8

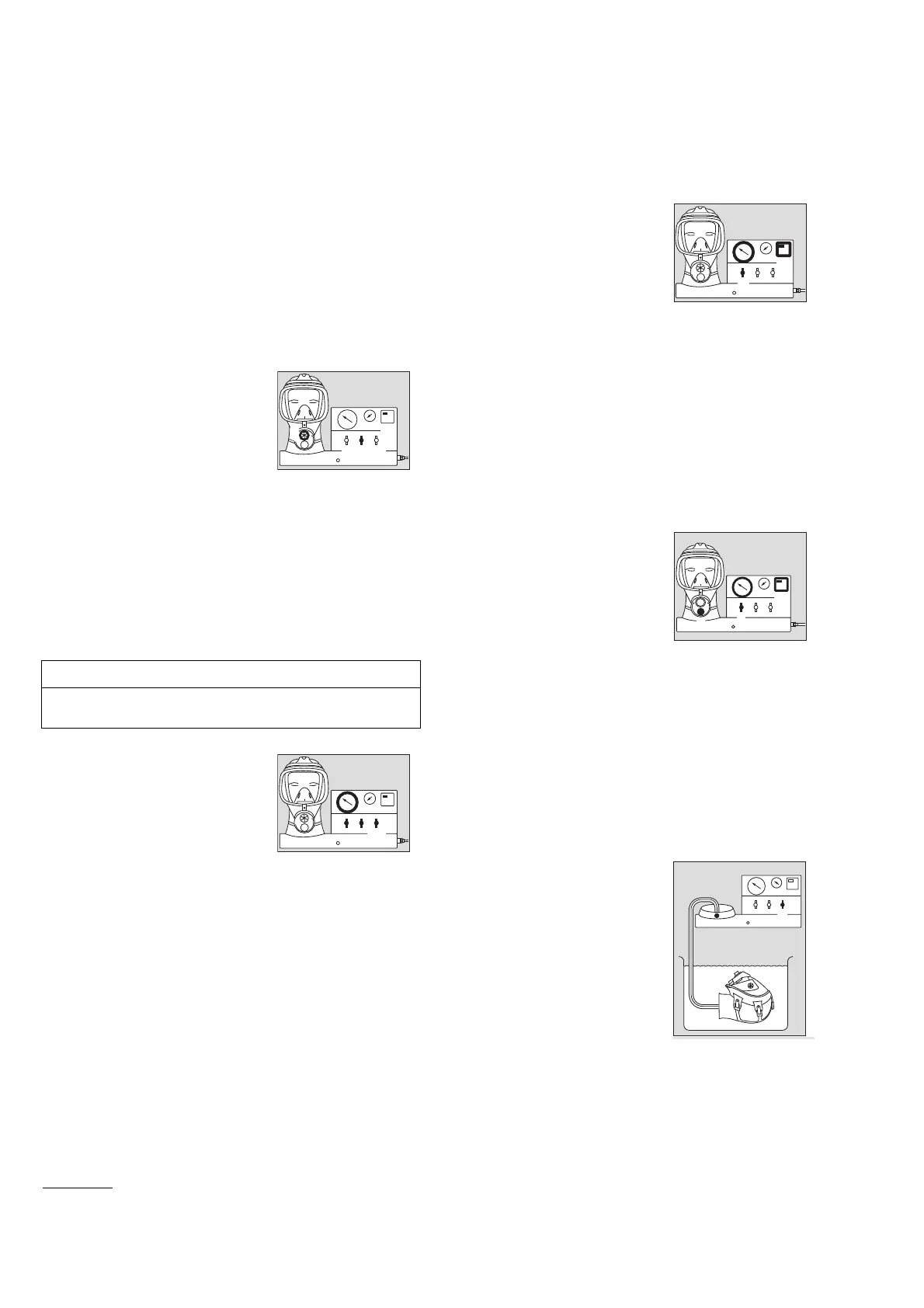

Vollmaske prüfen
Prüfgerät vorbereiten
Benötigtes Zubehör:
— Adapter RA (R 53 344)
— Adapter P/PE/RP (R 53 345)
— ggf. Maskenhalterung S (R 53 930)
— ggf. Maskenhalterung HC (AG 02 408)
 Prüfkopf aufsetzen.
 Prüfkopf so weit aufblasen, bis
die Vollmaske übergestreift
werden kann (1).
 Dichtrahmen und
Ausatemventil-Scheibe der
Vollmaske ggf. mit Wasser
befeuchten.
 Vollmaske auf dem Prüfkopf montieren.
Ggf. Maskenhalterung für Masken-/Helm-Kombination
verwenden.
 Prüfkopf aufblasen, bis der Dichtrahmen der
Vollmaske überall anliegt (1). Prüfkopf nicht
überdehnen.
 Einatemventil mit dem Adapter dichtsetzen (2).
Öffnungsdruck des Ausatemventils prüfen
 Langsam Überdruck erzeugen
(1).
 Öffnungsdruck ablesen (2) und
mit dem Sollwert
1)
vergleichen.
HINWEIS
Der Öffnungsdruck kann nur bei Überdruck-Masken
geprüft werden.
1) Siehe Gebrauchsanweisung der Vollmaske.
03321075.eps
1
2
03121075.eps
1
2
Dichtheit prüfen
 Prüfzeit
1)
einstellen (1).
 Prüfdruck
1)
erzeugen :
Steuerhebel (2) zum
Feineinstellen mehrfach kurz
nach vorn ziehen.
Der Druck wird am
Niederdruckmanometer (3)
angezeigt.
 Timer starten (1).
 Nach Ablauf der Prüfzeit Druck ablesen und
Druckdifferenz mit dem Sollwert
1)
vergleichen.
Dichtheit mit dichtgesetztem Ausatemventil prüfen
Benötigtes Zubehör:
— Ausatemventil-Dichtstopfen RA/ESA (R 53 349)
— Ausatemventil-Dichtstopfen P/PE (R 53 346)
— Ausatemventil-Dichtstopfen FPS 7000 (AG 02 770)
 Ausatemventil-Scheibe
herausnehmen und Ventilsitz
mit dem Dichtstopfen
dichtsetzen (1).
 Prüfzeit
1)
einstellen (2).
 Prüfdruck
1)
erzeugen (3).
Der Druck wird am
Niederdruckmanometer (4) angezeigt.
 Timer starten (2).
 Nach Ablauf der Prüfzeit Druck ablesen und
Druckdifferenz mit dem Sollwert
1)
vergleichen.
Dichtprüfung unter Wasser
Benötigtes Zubehör:
— Ausatemventil-Dichtstopfen RA/ESA (R 53 349)
— Ausatemventil-Dichtstopfen P/PE (R 53 346)
— Ausatemventil-Dichtstopfen FPS 7000 (AG 02 770)
 Sicherstellen, dass der
Ventilsitz des Ausatemventils
mit dem Prüfstopfen
dichtgesetzt ist.
 Prüfkopf abnehmen.
 Prüfkopf einschließlich
Vollmaske ins Wasser
eintauchen.
 Prüfdruck
1)
erzeugen (1).
 Prüfkopf einschließlich
Vollmaske unter der
Wasseroberfläche langsam drehen.
Austretende Luftblasen zeigen die undichte Stelle an.
Prüfung beenden
 Leitungssystem drucklos machen.
 Prüfaufbau demontieren.
03221075.eps
1
2
3
03921075.eps
2
3
1
4
01621075.eps
4
