Page #7 background image
7

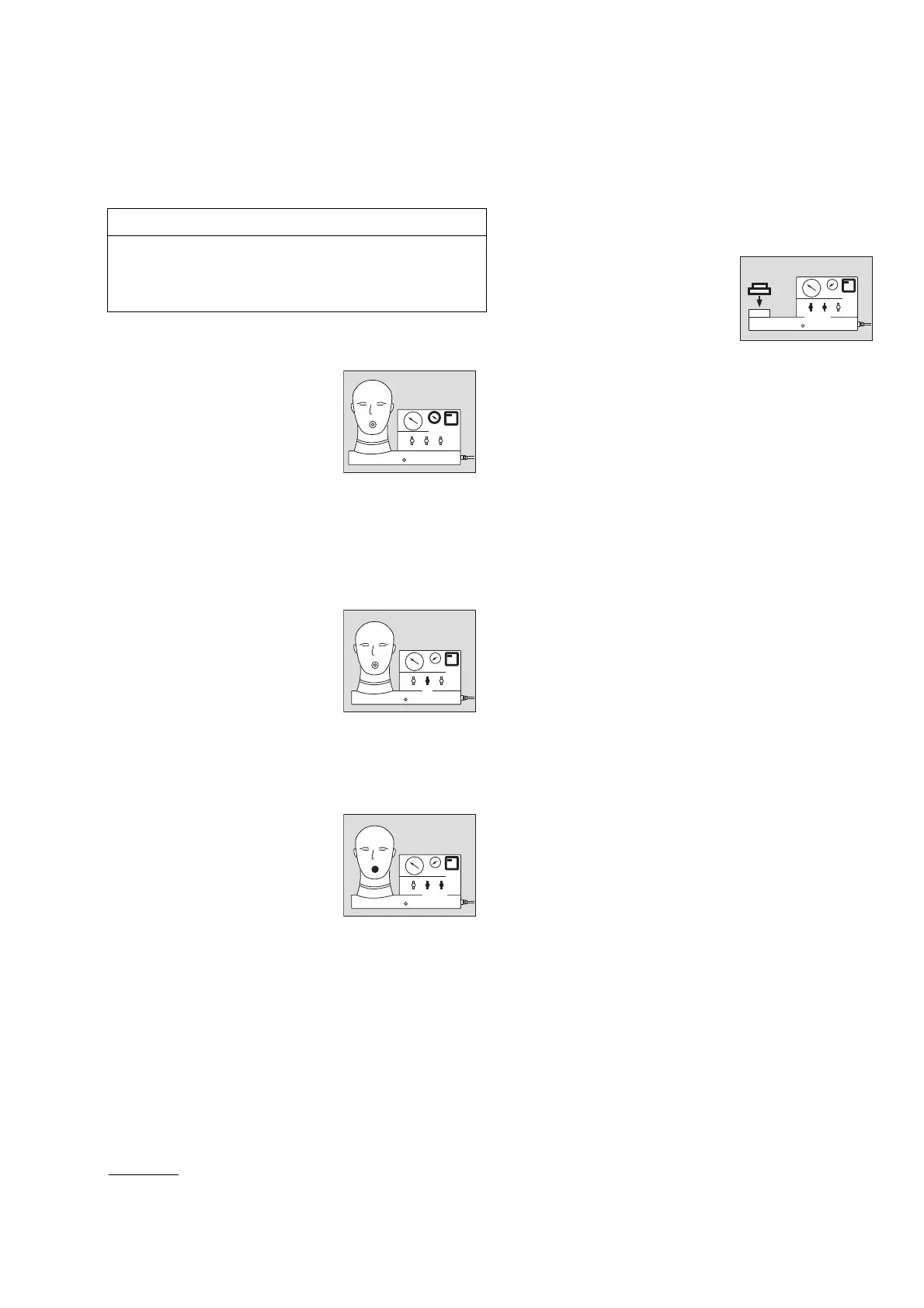

Selbsttests durchführen
Dräger Testor 2100
Selbsttest Mitteldruck-System
Prüfzeit 60 Sekunden
einstellen (1).
Druck ablesen (2).
Druckluftversorgung
schließen.
Timer starten (1).
Nach Ablauf der Prüfzeit Druck
erneut ablesen (2).
Falls der Druckabfall größer ist als 0,25 bar:
Undichtheit suchen, abdichten und diesen Selbsttest
wiederholen.
Selbsttest Prüfkopf
Prüfzeit 3 Minuten einstellen
(1).
Druckluftversorgung öffnen.
Prüfkopf aufblasen (2), aber
nicht überdehnen.
Timer starten (1).
Nach Ablauf der Prüfzeit
Prüfkopf kontrollieren.
Es darf keine Formänderung erkennbar sein
1)
.
Selbsttest Messleitung Prüfkopf
Prüfzeit 30 Sekunden
einstellen (1).
Messpunkt "Prüfkopf"
ansteuern (2).
Messleitung am Prüfkopf mit
dem Daumen dichtsetzen (3).
Überdruck von ca. +20 mbar
erzeugen (4).
Der Druck wird am Niederdruckmanometer angezeigt.
Timer starten (1).
Nach Ablauf der Prüfzeit Druck ablesen.
Es darf keine Druckänderung erkennbar sein.
HINWEIS
Die Selbsttests müssen vor jeder Prüfreihe durchgeführt
werden. Wenn Fehler auftreten, kann das Prüfgerät
nicht verwendet werden, sondern muss an Dräger
geschickt werden.
1) Alternativ “Dichtprüfung unter Wasser” auf Seite 8 durchfüh-
ren.
02021075.eps
1
2
03021075.eps
1
2
03721075.eps
1
3
24
Selbsttest Messleitung Rundgewinde-Anschluss
Benötigtes Zubehör:
Adapter (R 53 344)
Prüfkopf abnehmen.
Rundgewinde-Anschluss mit
dem Adapter dichtsetzen (1).
Prüfzeit 30 Sekunden
einstellen (2).
Messpunkt "Rundgewinde-
Anschluss" ansteuern (3).
Unterdruck von ca. –10 mbar erzeugen (4).
Der Druck wird am Niederdruckmanometer angezeigt.
Timer starten (2).
Nach Ablauf der Prüfzeit Druck erneut ablesen.
Es darf keine Druckänderung erkennbar sein.
Dräger Testor 3100
Der Dräger Testor 3100 macht einen automatischen
Nullabgleich der Sensoren.
03621075.eps
2
43
1
