Het testtoestel Dräger Testor 2100 werkt pneumatisch.
Het wordt door middel van de middendrukaansluiting van
een ademluchttoestel of een aansluiting op een stationair
luchtnetwerk voorzien van ademlucht.
Voor het testen van volgelaatsmaskers is er de
opblaasbare testkop. De testkop kan voor de
afdichtingstest onder water van het testtoestel afgehaald
worden.
Voor het testen van longautomaten en chemicaliën-
beschermpakken is een aansluiting met ronde
schroefdraad ingebouwd. De ademautomaat of het
luchtdrukpistool waarmee men het chemicaliën-
beschermpak opblaast wordt via een uitgang met
middendruk voorzien van perslucht.
Het testtoestel wordt bediend door middel van
regelhendels. Voor het vaststellen van de meetwaarden
worden manometers midden- en lage druk gebruikt,
evenals een timer.
Het testtoestel Dräger Testor 3100 kan daarnaast via een
USB-interface met een PC communiceren. Het bestaat
uit het testtoestel Dräger Testor 2100, uitgebreid met de
volgende onderdelen:
de uitrustingsset Testor 2100 incl. drie sensoren, voor
hoge, midden- en lage druk
de Adaptor II-software
een USB-kabel
een hogedrukkabel
Het basistoestel Testor 2100 neemt de pneumatische
functies voor zijn rekening.
De uitrustingsset Testor 2100 leest de signalen van de
sensoren af en communiceert met de PC.
De Adaptor II-software
1)
stuurt de uitrustingsset Testor
2100 aan. Zo wordt een comfortabele aansturing voor de
gebruiker verzorgd bij het uitvoeren van de tests.
De testresultaten worden automatisch bepaald en
elektronisch in een protocol, danwel door middel van een
afdruk op papier gedocumenteerd.
1) Voor een gedetailleerde beschrijving verwijzen wij u naar de
bijbehorende beschrijving van de software.

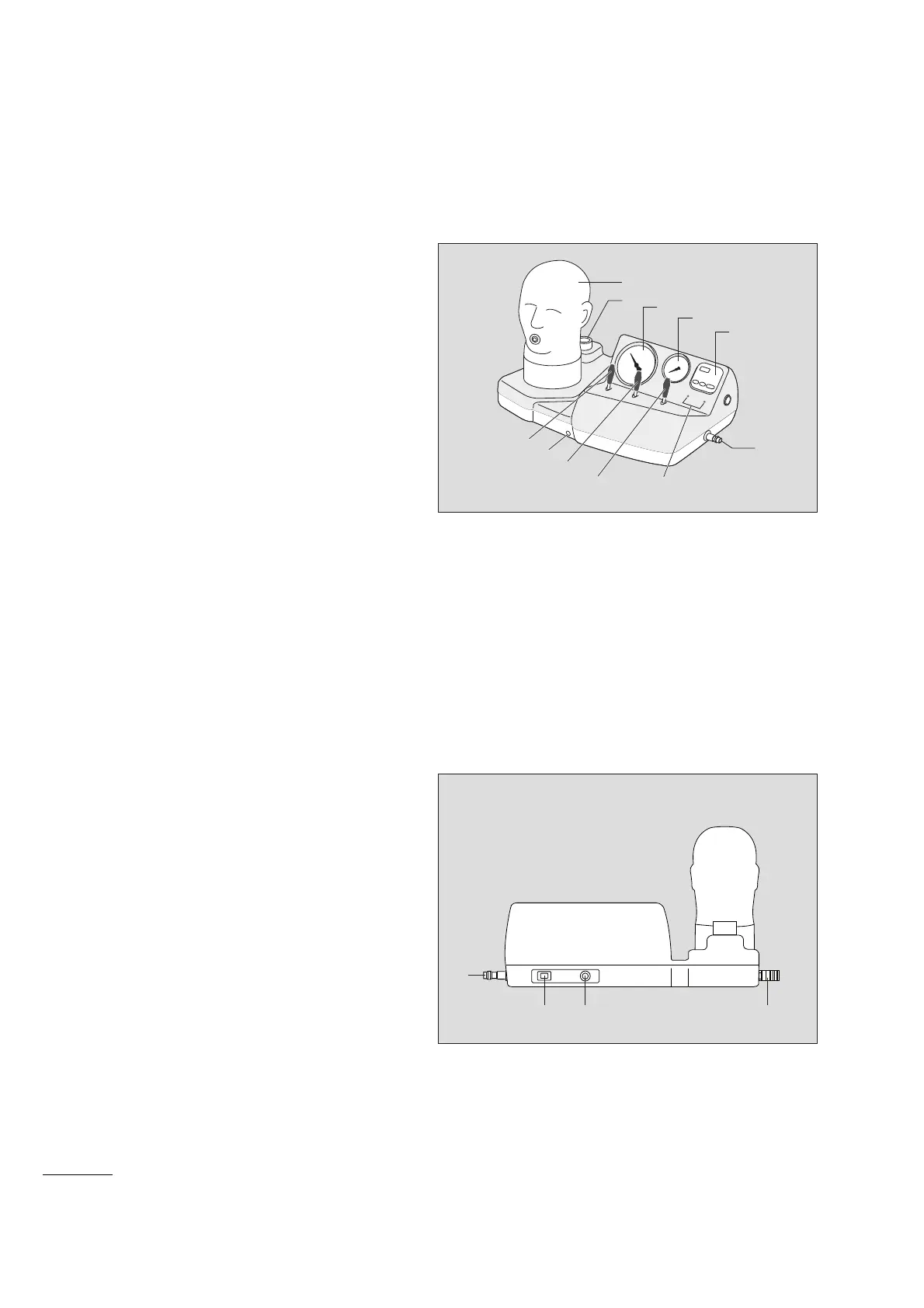

Wat is wat
Dräger Testor 2100
1 Testkop
2 Aansluiting met ronde schroefdraad
3 Manometer voor lage druk
4 Manometer voor middendruk
5 Timer
6 Ingang voor de ademluchtvoorziening
7 LED's
8 Regelhendel 1
9 Regelhendel 2
10 Aanzetmogelijkheid voor bankschroef
11 Regelhendel 3
Dräger Testor 3100
12 Middendrukpoort
13 Aansluiting voor hogedruksensor
14 USB-poort
D
Testor
04621075.eps
1
11
9
8
7
2
3
4
5
6
10
04721075.eps
6
12
13 14
