Dräger Testor 3100 User Manual

42
Régulateur à la demande surpression avec
raccord moyenne pression

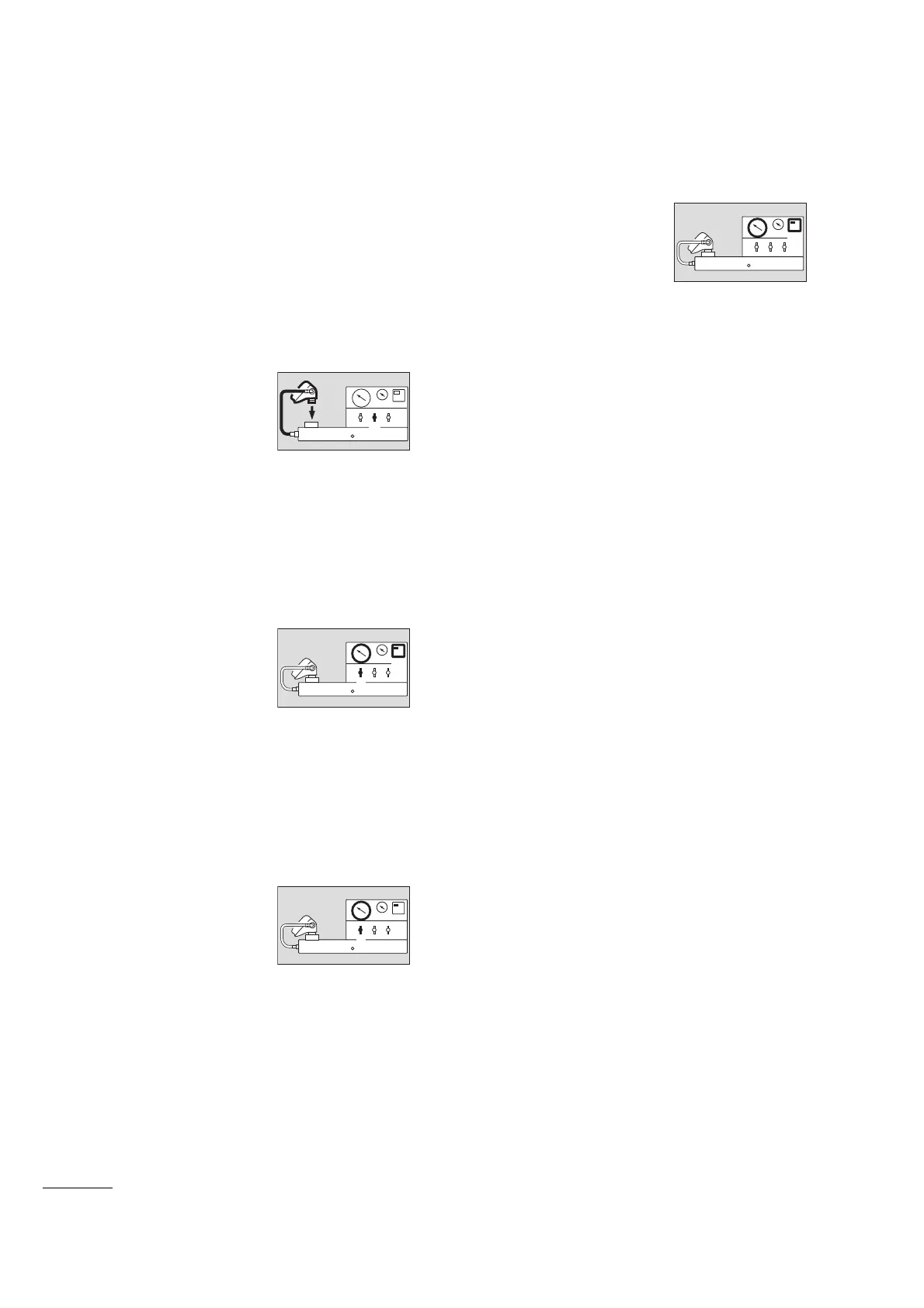

Préparer l'appareil de test
Accessoires nécessaires :
— Pièces de test PE (R 51 591)
— Pièce de test P (R 50 028)
— Adaptateur ESA (AG 02 406)
 Retirer la tête de test.
 Brancher le tuyau moyenne
pression du régulateur à la
demande (1).
Le raccord encliquetable doit
s'encliqueter.
 Arrêter la fonction surpression
sur la régulateur à la demande.
 Ouvrir l'alimentation en air comprimé.
 Brancher le régulateur à la demande avec la pièce de
test/l'adaptateur sur le raccord à filetage arrondi (2).
 Commander le point de mesure "Raccord à filetage
arrondi" (3).
Contrôle d'étanchéité
 Régler la durée du test
1)
(1).
 Etablir la pression de test
1)
:
Tirer brièvement vers l'avant et
plusieurs fois le levier de
commande (2) pour effectuer
un réglage fin.
La pression s'affiche sur le manomètre basse pression
(3).
 Démarrer le minuteur (1).
 Après écoulement de la durée de test, lire la pression
et comparer la différence avec la valeur théorique
1)
.
Contrôler la pression de commande et la surpression
statique
 Actionner brièvement à
plusieurs reprises le levier de
commande et augmenter
lentement la sous-pression (1).
 Lire la sous-pression (2) et la
comparer avec la valeur
théorique
1)
.
 Lire la sous-pression statique (2) et la comparer avec
la valeur théorique
1)
.
1) Voir la notice d'utilisation du régulateur à la demande.
01121075.eps
2
1
3
02921075.eps
1
2
3
03521075.eps
1
2
Contrôler la soupape de dosage
 Régler la durée du test
1)
(1).
 Etablir la pression de test
1)
.
 Démarrer le minuteur (1).
 Après écoulement de la durée
de test, lire la pression et
comparer la différence avec la
valeur théorique
1)
.
Terminer le test
 Dépressuriser le système de conduites.
 Démonter le système de pressurisation.
04121075.eps
1
2
