Dräger Testor 3100 User Manual

94
Chemicaliën-beschermpak testen
Dichtheid controleren
Benodigde accessoires:
— Testkap (R 53 289)
— Adapter (R 53 344
1)
)
— Vulslang (11 98 343)
 Ritssluiting volledig sluiten en beschermpak op de
vloer uitleggen.
 Beschermkap van een
pakventiel afknopen,
ventielschijf uitnemen, testkap
aanknopen en verbinden met
het luchtpistool (1).
 Luchtpistool aansluiten op het
testtoestel (2).
De koppeling moet
vastklikken.
 Adapter in de aansluiting met
rondschroefdraad schroeven
(3) en verbinden met de vulslang.
 Beschermkap van het tweede pakventiel afknopen,
ventielschijf uitnemen, testkap aanknopen en
verbinden met de vulslang (4).
 Alle overige openingen in het chemicaliën-
beschermpak zorgvuldig sluiten.
 Ademluchtaanvoer openen.
 Meetpunt "Aansluiting met rond schroefdraad"
aansturen (5).
 Beschermpak met het luchtpistool opblazen totdat de
vuldruk
2)
bereikt wordt.
De vuldruk wordt aangegeven op de manometer voor
lage druk.
 Tijd voor het tot rust komen
2)
instellen en timer starten
(6).
 Tijd voor het tot rust komen afwachten, zodat een
evenwicht in druk en temperatuur tot stand kan komen.
Beschermpak beschermen tegen tocht.
 Testdruk
2)
in het beschermpak instellen.
 Testtijd instellen en timer starten (6).
 Na afloop van de testtijd druk aflezen en drukverschil
vergelijken met de instelwaarde
2)
.
1) De adapter moet een boring met doorvoer hebben, evt. met
een 5 mm.-boor uitboren.
2) Zie de gebruiksaanwijzing van het chemicaliën-beschermpak
04021075.eps
3
2
5
6
1
4

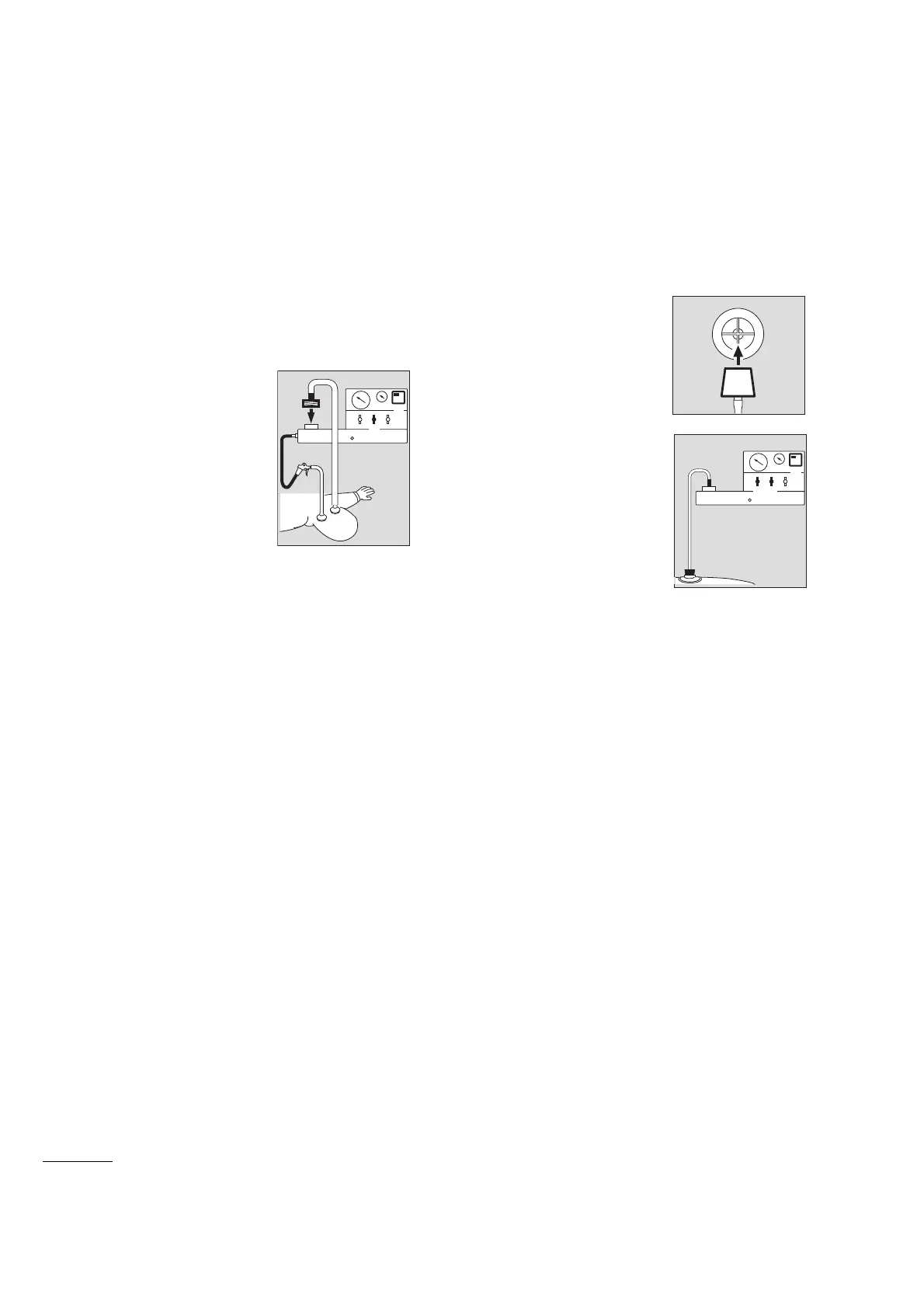

Ventiel van het pak testen
Benodigde accessoires:
— Teststop voor het ventiel (R 53 287)
 Ventielschijf bevochtigen en inknopen.
 Ritssluiting openen.
 Teststop voor het ventiel van
binnenuit in het ventiel van het
pak drukken.
 Slangeinde in de aansluiting
met rond schroefdraad
schroeven (2) en met de
teststop verbinden (1).
 Testtijd
2)
instellen (3).
 Ademluchtaanvoer openen.
 Meetpunt "Aansluiting met
rond schroefdraad" aansturen
(4).
 Testdruk
2)
tot stand brengen
(5).
 Timer starten (3).
 Na afloop van de testtijd druk aflezen en drukverschil
vergelijken met de instelwaarde
2)
.
Test afsluiten
 Leidingen drukvrij maken.
 Testopbouw demonteren.
Reinigen en opslaan
 Testkop ontluchten.
 Toestel met vochtige leren doek (zeem) reinigen en
laten drogen.
 ISO 2230 of landelijke richtlijnen voor opslag,
onderhoud en reiniging van rubberproducten
opvolgen.
01521075.eps
04521075.eps
1
2
45
3
