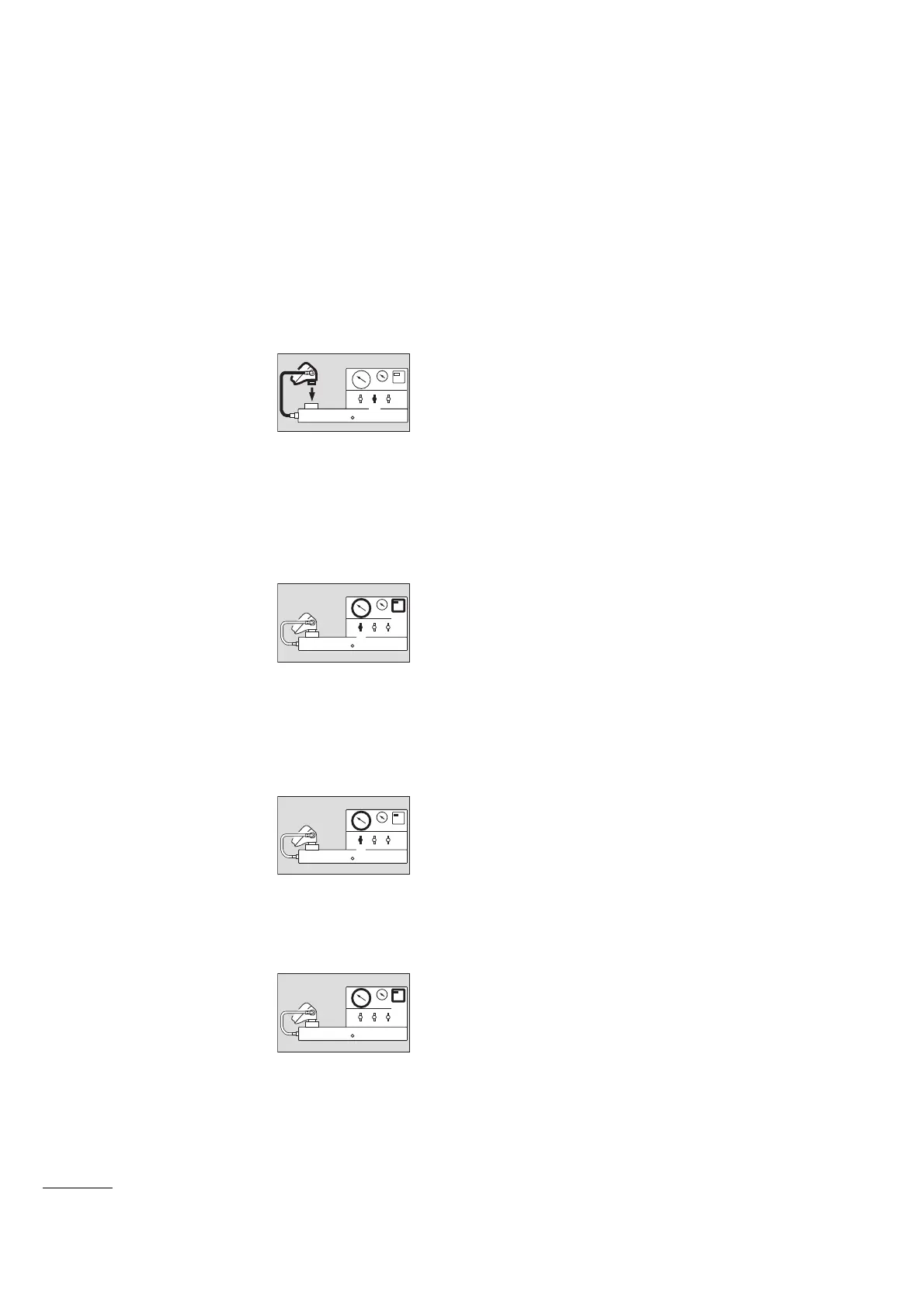

90
Ademautomaat met overdruk
en middendrukaansluiting
Testtoestel voorbereiden
Benodigde accessoires:
Teststuk PE (R 51 591)
Teststuk P (R 50 028)
ESA-Adapter (AG 02 406)
Testkop afnemen.
Middendrukslang van de
ademautomaat aansluiten (1).
De insteekkoppeling moet
vastklikken.
Overdrukfunctie van de
logautomaat uitschakelen.
Ademluchtaanvoer openen.
Ademautomaat met het teststuk/adapter aansluiten op
de aansluiting met rond schroefdraad (2).
Meetpunt "Aansluiting met rond schroefdraad"
aansturen (3).
Dichtheid controleren
Testtijd
1)
instellen (1).
Testdruk
1)
tot stand brengen:
Regelhendel (2) meerdere
malen kort naar voren trekken
voor de fijnafstelling.
De druk wordt weergegeven
op de manometer voor lage druk (3).
Timer starten (1).
Na afloop van de testtijd druk aflezen en drukverschil
vergelijken met de instelwaarde
1)
.
Schakeldruk en statische overdruk testen
Regelhendel meermalen kort
verstellen en de onderdruk
langzaam verhogen (1).
Openingsdruk aflezen (2) en
vergelijken met de
instelwaarde
1)
.
Statische overdruk aflezen (2) en vergelijken met de
instelwaarde
1)
.
Doseerventiel testen
Testtijd
1)
instellen (1).
Testdruk
1)
tot stand brengen.
Timer starten (1).
Na afloop van de testtijd druk
aflezen en drukverschil
vergelijken met de
instelwaarde
1)
.
Test afsluiten
Leidingen drukvrij maken.
Testopbouw demonteren.
1) Zie de gebruiksaanwijzing van de ademautomaat.
01121075.eps
2
1
3
02921075.eps
1
2
3
03521075.eps
1
2
04121075.eps
1
2
