Prova della tuta di protezione
chimica

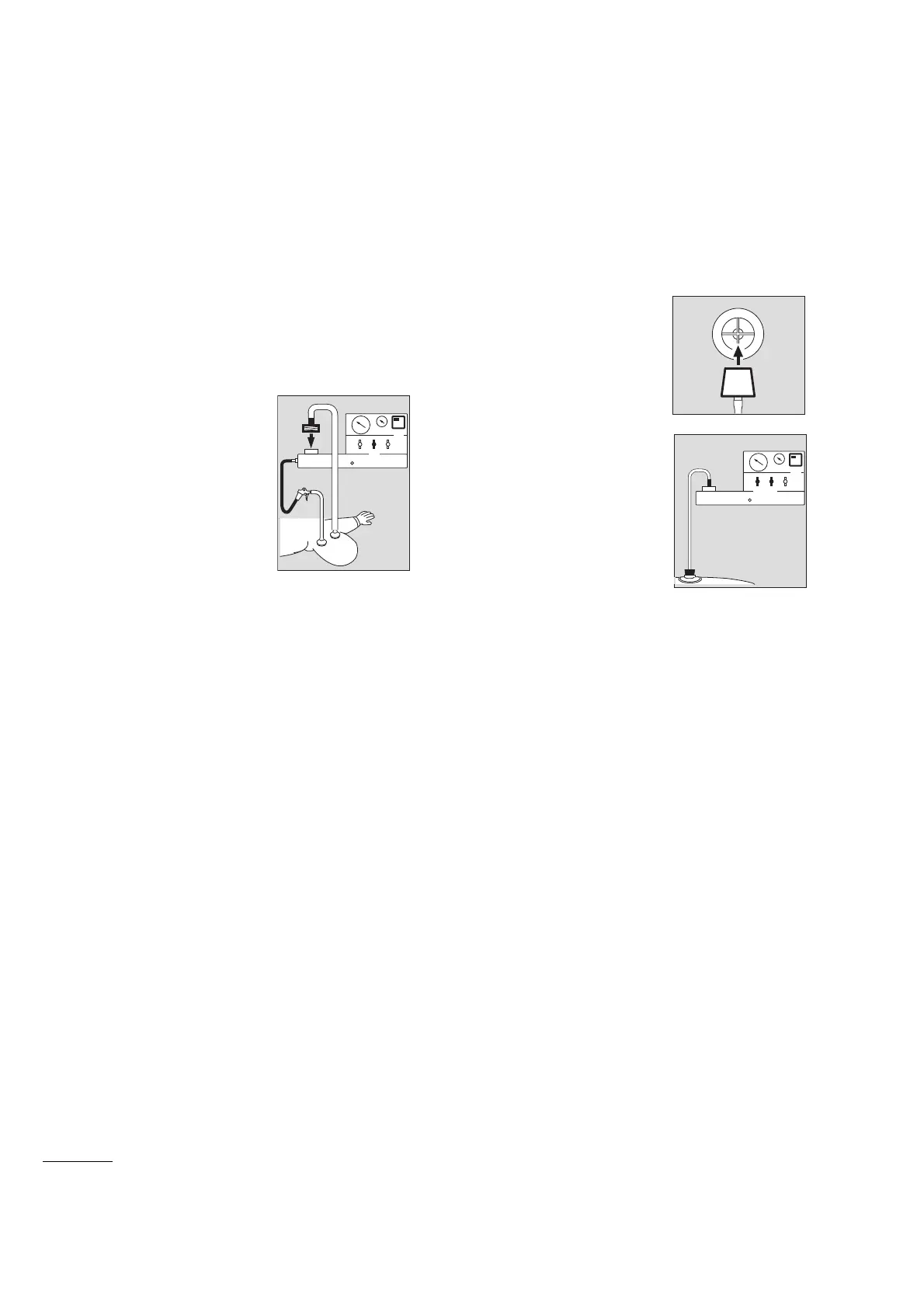

Come controllare la tenuta
Accessori necessari:
— Tappo di prova (R 53 289)
— Adattatore (R 53 344
1)
)
— Tubo di riempimento (11 98 343)
 Chiudere completamente la cerniera e distendere la
tuta di protezione sul pavimento.
 Togliere il tappo di protezione
da una valvola della tuta,
togliere la rondella dalla
valvola, mettere il tappo di
prova e collegarlo con la
pistola ad aria compressa (1).
 Collegare la pistola ad aria
compressa al dispositivo di
prova (2).
L'attacco si deve agganciare.
 Avvitare l’adattatore nel
raccordo a filettatura rotonda (3) e collegarlo al tubo di
riempimento.
 Togliere il tappo di protezione dalla seconda valvola
della tuta, togliere la rondella della valvola, mettere il
tappo di prova e collegarlo al tubo di riempimento (4).
 Chiudere accuratamente tutte le rimanenti aperture
nella tuta di protezione chimica.
 Aprire l’alimentazione dell’aria compressa.
 Azionare il punto di misura "raccordo a filettatura
rotonda" (5).
 Gonfiare la tuta di protezione con la pistola ad aria
compressa, senza pieghe, fino a raggiungere la
pressione
2)
di riempimento.
Il manometro di bassa pressione indica la pressione di
riempimento.
 Regolare il tempo di riposo
2)
e azionare il timer (6).
 Attendere il tempo di riposo, affinché possa aver luogo
la compensazione di pressione e temperatura.
Proteggere la tuta di protezione da perdite d’aria.
 Regolare la pressione di prova
2)
nella tuta di
protezione chimica.
 Regolare il tempo di prova e azionare il timer (6).
 Una volta trascorso il tempo di prova, leggere la
pressione e confrontare la differenza di pressione con
il valore
2)
nominale.
1) L’adattatore deve avere un foro passante, eventualmente
forare con punta da 5 mm.
2) Vedere le istruzioni per l’uso della tuta di protezione chimica
04021075.eps
3
2
5
6
1
4
Controllare la valvola della tuta
Accessori necessari:
— Tappo di prova della valvola (R 53 287)
 Inumidire e abbottonare la rondella della valvola.
 Aprire la cerniera.
 Inserire dall’interno il tappo di
prova della valvola nella
valvola della tuta.
 Avvitare la bocca del tubo nel
raccordo a filettatura rotonda
(2) e collegarla con il tappo di
prova (1).
 Regolare
2)
il tempo di prova
(3).
 Aprire l’alimentazione dell’aria
compressa.
 Azionare il punto di misura
"raccordo a filettatura rotonda"
(4).
 Generare
2)
pressione di prova (5).
 Azionare il timer (3).
 Una volta trascorso il tempo di prova, leggere la
pressione e confrontare la differenza di pressione con
il valore
2)
nominale.
Conclusione della prova
 Depressurizzare il sistema di conduzione.
 Smontare il dispositivo di prova.
Pulizia e stoccaggio
 Svuotare la testa di prova.
 Pulire il dispositivo con un panno umido in pelle e
asciugare.
 Osservare la norma ISO 2230 e le "direttive nazionali
per lo stoccaggio, la manutenzione e la pulizia dei
prodotti in gomma".
01521075.eps
04521075.eps
1
2
45
3
