Dräger Testor 3100 User Manual

40

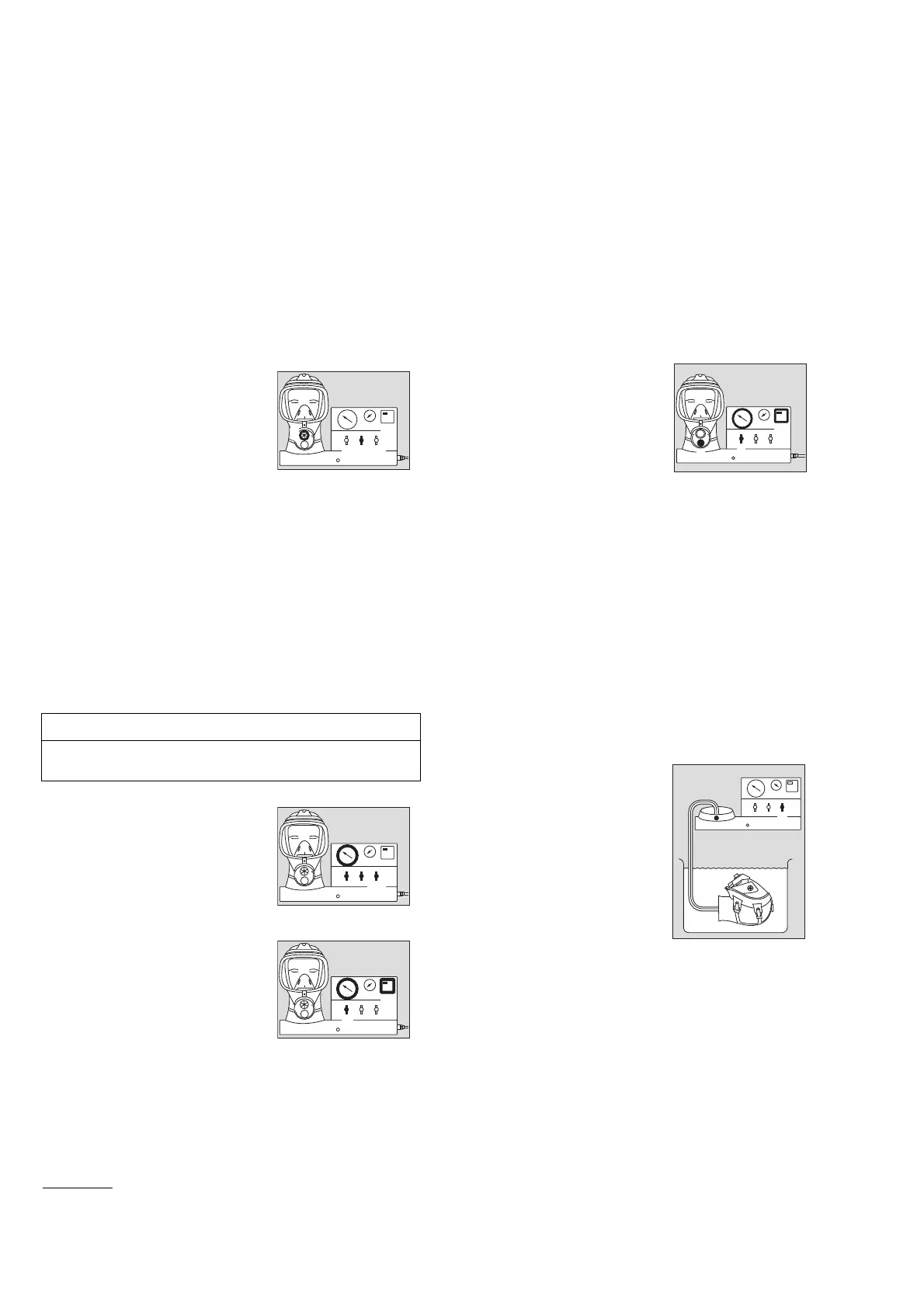

Tester le masque intégral
Préparer l'appareil de test
Accessoires nécessaires :
— Adaptateur RA (R 53 344)
— Adaptateur P/PE/RP (R 53 345)
— le cas échéant fixation de masque S (R 53 930)
— le cas échéant fixation de masque HC (AG 02 408)
 Placer la tête de test.
 Gonfler la tête de test jusqu'à
ce que le masque intégral
puisse être enfilé (1).
 Humidifier si besoin à l'eau la
cadre d'étanchéité et la
rondelle de la soupape
d'expiration du masque
intégral.
 Monter le masque intégral sur la tête de
contrôle.Utiliser si besoin une fixation de masque pour
la combinaison masque/casque.
 Gonfler la tête de test jusqu'à ce que le cadre
d'étanchéité du masque intégral soit partout en contact
(1). Ne pas trop tendre la tête de test.
 Réaliser l'étanchéité de la soupape d'inspiration avec
l'adaptateur (2).
Contrôler la pression d'ouverture de la soupape
d'expiration
 Etablir lentement la
surpression (1).
 Lire la pression d'ouverture (2)
et la comparer à la valeur
théorique
1)
.
Contrôle d'étanchéité
 Régler la durée du test
1)
(1).
 Etablir la pression de test
1)
:
Tirer brièvement vers l'avant et
plusieurs fois le levier de
commande (2) pour effectuer
un réglage fin.
La pression s'affiche sur le
manomètre basse pression (3).
 Démarrer le minuteur (1).
 Après écoulement de la durée de test, lire la pression
et comparer la différence avec la valeur théorique
1)
.
REMARQUE
La pression d'ouverture ne peut être testée que pour les
masques à surpression.
1) Voir la notice d'utilisation du masque intégral.
03321075.eps
1
2
03121075.eps
1
2
03221075.eps
1
2
3
Contrôler l'étanchéité en rendant la soupape
d'expiration étanche
Accessoires nécessaires :
— Bouchon d'étanchéité pour soupape d'expiration RA/
ESA (R 53 349)
— Bouchon d'étanchéité pour soupape d'expiration P/PE
(R 53 346)
— Bouchon d'étanchéité pour soupape d'expiration
FPS 7000 (AG 02 770)
 Retirer la rondelle de la
soupape d'expiration et
réaliser l'étanchéité du siège
de soupape avec le bouchon
d'étanchéité (1).
 Régler la durée de test
1)
(2).
 Etablir la pression de test
1)
(3).
La pression s'affiche sur le manomètre basse pression
(4).
 Démarrer le minuteur (2).
 Après écoulement de la durée de test, lire la pression
et comparer la différence avec la valeur théorique
1)
.
Contrôle d'étanchéité sous l'eau
Accessoires nécessaires :
— Bouchon d'étanchéité pour soupape d'expiration RA/
ESA (R 53 349)
— Bouchon d'étanchéité pour soupape d'expiration P/PE
(R 53 346)
— Bouchon d'étanchéité pour soupape d'expiration
FPS 7000 (AG 02 770)
 S'assurer que le siège de la
soupape d'expiration est
rendue étanche avec la
bouchon de test.
 Retirer la tête de test.
 Plonger la tête de test ainsi
que le masque intégral dans
l'eau.
 Etablir la pression de test
1)
(1).
 Tourner lentement la tête de
test avec le masque intégral
sous l'eau.
Les bulles d'air qui s'échappent signalent
l'emplacement des fuites.
Terminer le test
 Dépressuriser le système de conduites.
 Démonter le système de pressurisation.
03921075.eps
2
3
1
4
01621075.eps
1
