Dräger Testor 3100 User Manual

43
Régulateur à la demande pression normale
sans raccord moyenne pression
Préparer l'appareil de test
Accessoires nécessaires :
— Pièces de test PE (R 51 591)
— Pièce de test P (R 50 028)
— Adaptateur ESA (AG 02 406)
— Adaptateur pour régulateur à la demande du PSS 90/
100 (33 37 650)
— Adaptateur pour régulateur à la demande du
PSS 7000 (sur demande)
 Fermer la bouteille à air comprimé du respirateur à air
comprimé.
 Démonter le régulateur à la demande du détendeur.
 Monter l'adaptateur sur le raccord du régulateur à la
demande.
 Monter l'adaptateur dans le détendeur.
 Retirer la tête de test.

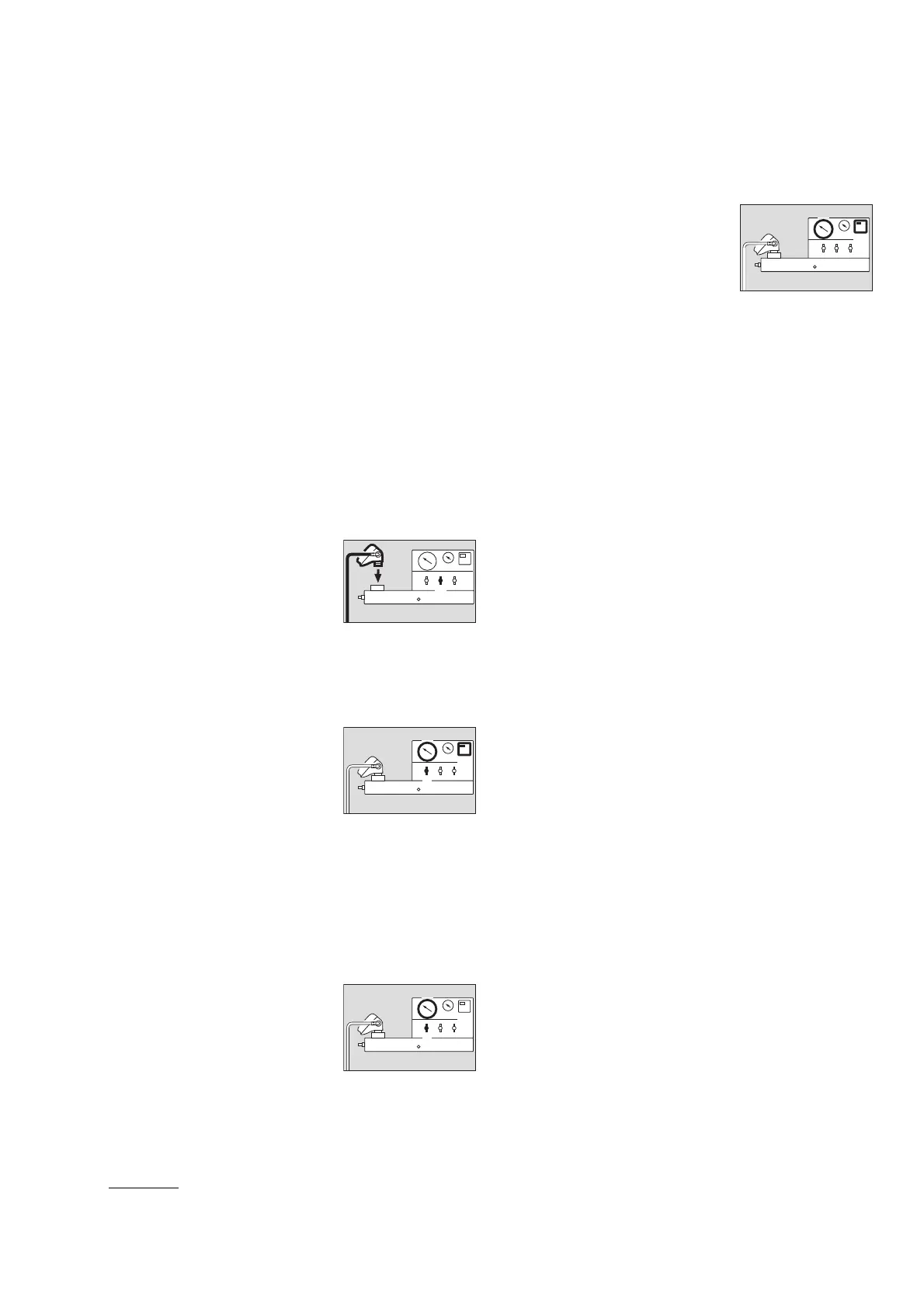

 Brancher le régulateur à la
demande avec la pièce de test/
l'adaptateur associé sur le
raccord à filetage arrondi (1).
 Ouvrir l'alimentation en air
comprimé.
 Commander le point de mesure "Raccord à filetage
arrondi" (2).
Contrôle d'étanchéité
 Régler la durée du test
1)
(1).
 Coincer le tuyau avec un outil
non contondant.
 Etablir la pression de test
1)
Tirer brièvement vers l'avant et
plusieurs fois le levier de
commande (2) pour effectuer un réglage fin.
La pression s'affiche sur le manomètre basse pression
(3).
 Démarrer le minuteur (1).
 Après écoulement de la durée de test, lire la pression
et comparer la différence avec la valeur théorique
1)
.
Contrôler la pression d'ouverture
 Etablir lentement la
souspression (1).
 Observer le manomètre (2).
 Lire la pression d'ouverture et
la comparer avec la valeur
théorique
1)
.
1) Voir la notice d'utilisation du régulateur à la demande.
04321075.eps
1
2
04421075.eps
1
2
3
03421075.eps
1
2
Contrôler la soupape de dosage
 Régler la durée du test
1)
(1).
 Etablir la pression de test
1)
.La pression s'affiche sur le
manomètre basse pression
(2).
 Démarrer le minuteur (1).
 Après écoulement de la durée de test, lire la pression
et comparer la différence avec la valeur théorique
1)
.
Terminer le test
 Dépressuriser le système de conduites.
 Démonter le système de pressurisation.
04121075.eps
1
2
