Проверка костюмов химической
защиты
Пpовеpкa геpметичности
Необходимые принадлежности:
– Испытательная крышка (R 53 289)
– Адаптер (R 53 344
1)
)
– Испытательный шланг (1198343)

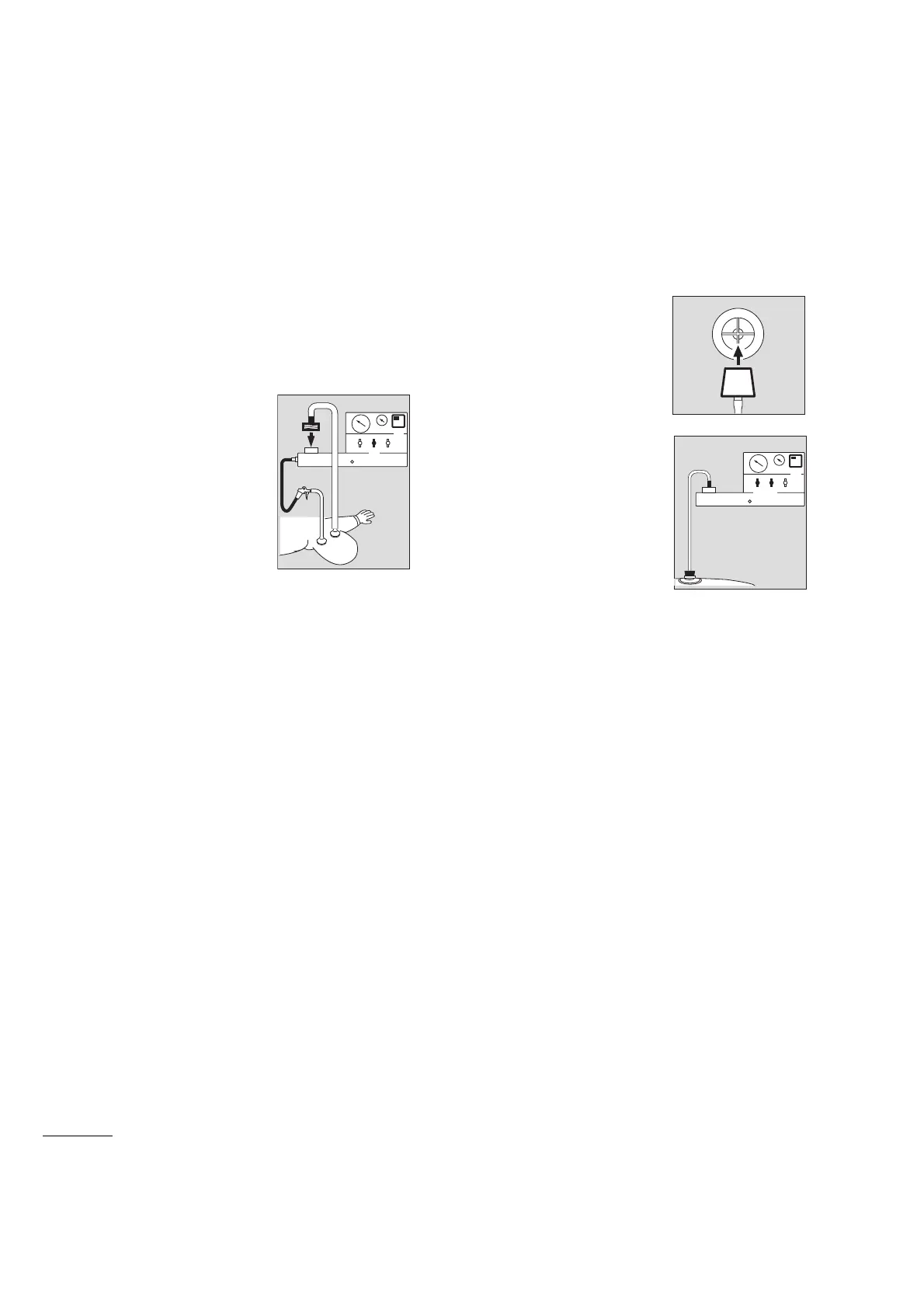

 Полностью застегните застежку-молнию и расправьте
костюм на полу.
 Снимите защитную крышку с
клапана костюма, выньте диск
клапана, установите на место
испытательную крышку и
подсоедините пневмопистолет
(1).
 Подсоедините
пневмопистолет к
испытательному
устройству (2), вставив
соединитель до упора.
Должен быть слышен щелчок.
 Ввинтите адаптер в соединение с круглой
резьбой (3)
и подсоедините испытательный шланг.
 Снимите защитную крышку со второго клапана
костюма, выньте диск клапана, установите на место
испытательную крышку и подсоедините
испытательный шланг (4).
 Тщательно закройте все прочие отверстия костюма
химической защиты.
 Откройте вентиль подачи сжатого воздуха.
 Выберите точку измерения "соединение с круглой
резьбой" (5).
 С помощью пневмопистолета надуйте
костюм
химзащиты так, чтобы не было складок (давление
наполнения)
2)
.
Следите за показаниями манометра низкого давления.
 Задайте время стабилизации давления
2)
и включите
таймер (6).
 Дождитесь, пока истечет время стабилизации, чтобы
уравновесились давление и температуру.
Не допускайте сквозняков.
 Установите испытательное давление
2)
.
 Задайте контрольное время и включите таймер (6).
 По истечении контрольного времени считайте
показания манометра и сравните разность давлений с
указанным значением
2)
.
1) В адаптеpе должно быть сквозное отвеpстие, пpи
необxодимости пpосвеpлите отвеpстие свеpлом диаметpом
5 мм.
2) См. Pуководство по эксплуатации костюма химической
защиты
04021075.eps
3
2
5
6
1
4
Проверка клапана
Необходимые принадлежности:
– Испытательная заглушка клапана (R 53 287)
 Увлажните диск клапана и вставьте его в клапан.
 Откpойте застежкy-молнию.
 Вдавите испытательную
заглyшкy в клапан изнyтpи
костюма.
 Ввинтите наконечник шланга в
соединение с круглой резьбой
(2) и соедините с
испытательной заглушкой (1).
 Задайте контрольное время на
таймере
2)
(3).
 Откройте вентиль подачи
сжатого воздуха.
 Выберите точку измерения
"соединение с круглой
резьбой" (4).
 Создайте испытательное давление
2)
(5).
 Включите таймер (3).
 По истечении контрольного времени считайте
показания манометра и сравните разность давлений с
указанным значением
2)
.
Завершите проверку
 Сбросьте давление в системе.
 Разберите испытательную конструкцию.
Очистка и хранение
 Сдуйте испытательную голову.
 Протрите прибор влажной замшей и дайте просохнуть.
 Строго соблюдайте требования ISO 2230 или
национальные Инструкции по хранению, уходу и
чистке резинотехнических изделий.
01521075.eps
04521075.eps
1
2
45
3
