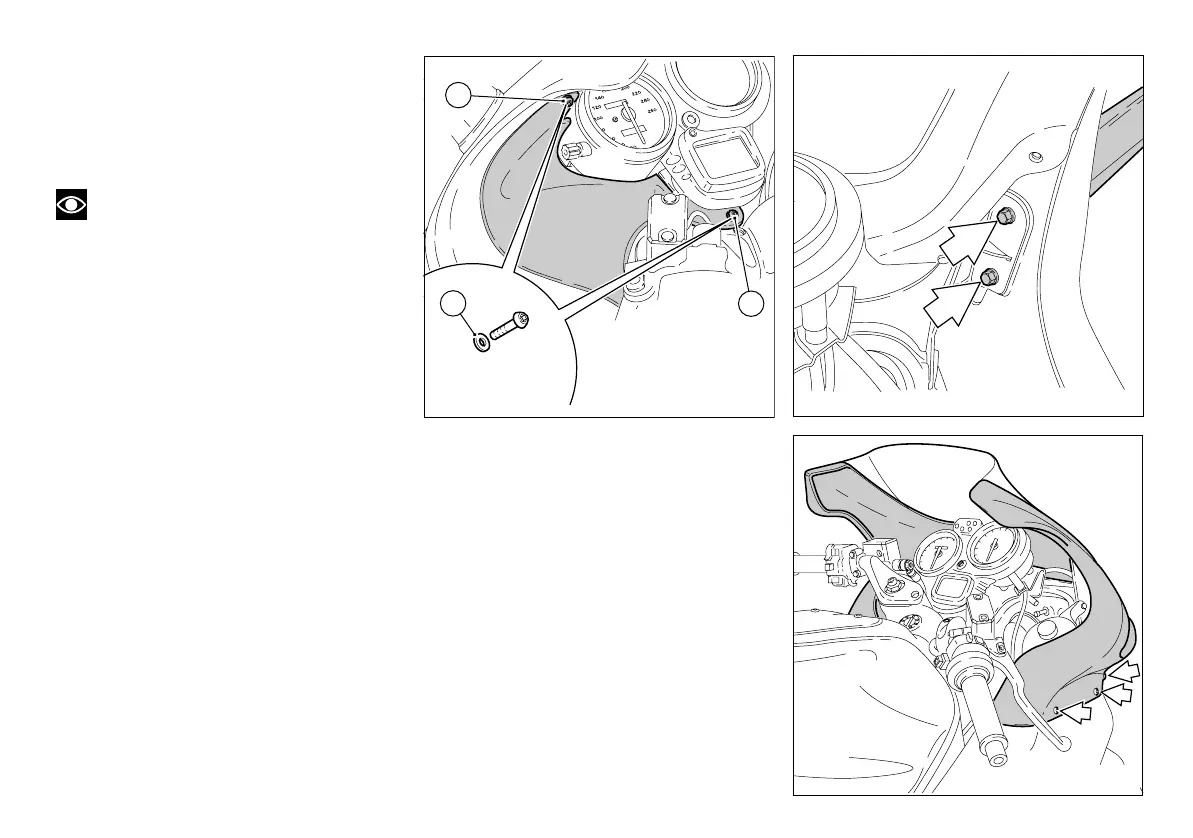

fig. 28.1 fig. 28.2
B
C
A
fig. 28.3
Seitliche Abdeckungen am
Instrumentenbrett (Abb. 28.1)
Diese Elemente werden untereinander durch
eine mittlere Schraube (A) und an der inneren
Abdeckung des Fahrtwindschutzes durch eine
zweite Schraube (B) befestigt.
Merke
Diese Schrauben sind mit
Unterlegscheiben aus Nylon (C) ausgestattet.
Fahrtwindschutz
Nachdem die seitlichen Abdeckungsteile gemäß
der zuvor gegebenen Beschreibung entfernt
wurden, können Sie in der folgenden Weise
fortfahren:
Nach dem Lösen der inneren Schrauben, die
Rückspiegel abnehmen (Abb. 28.2).
Nehmen Sie nun die Anschlußkabel der Blinker
ab.
Lösen Sie die 6 Befestigungsschrauben des
Fahrtwindschutzes (Abb. 28.3).
An diesem Punkt können Sie den
Fahrtwindschutz abnehmen, dazu müssen Sie
ihn über den Scheinwerfer abziehen.
