Dulevo 6000 - Page 32

-2-
2017-018 / 14

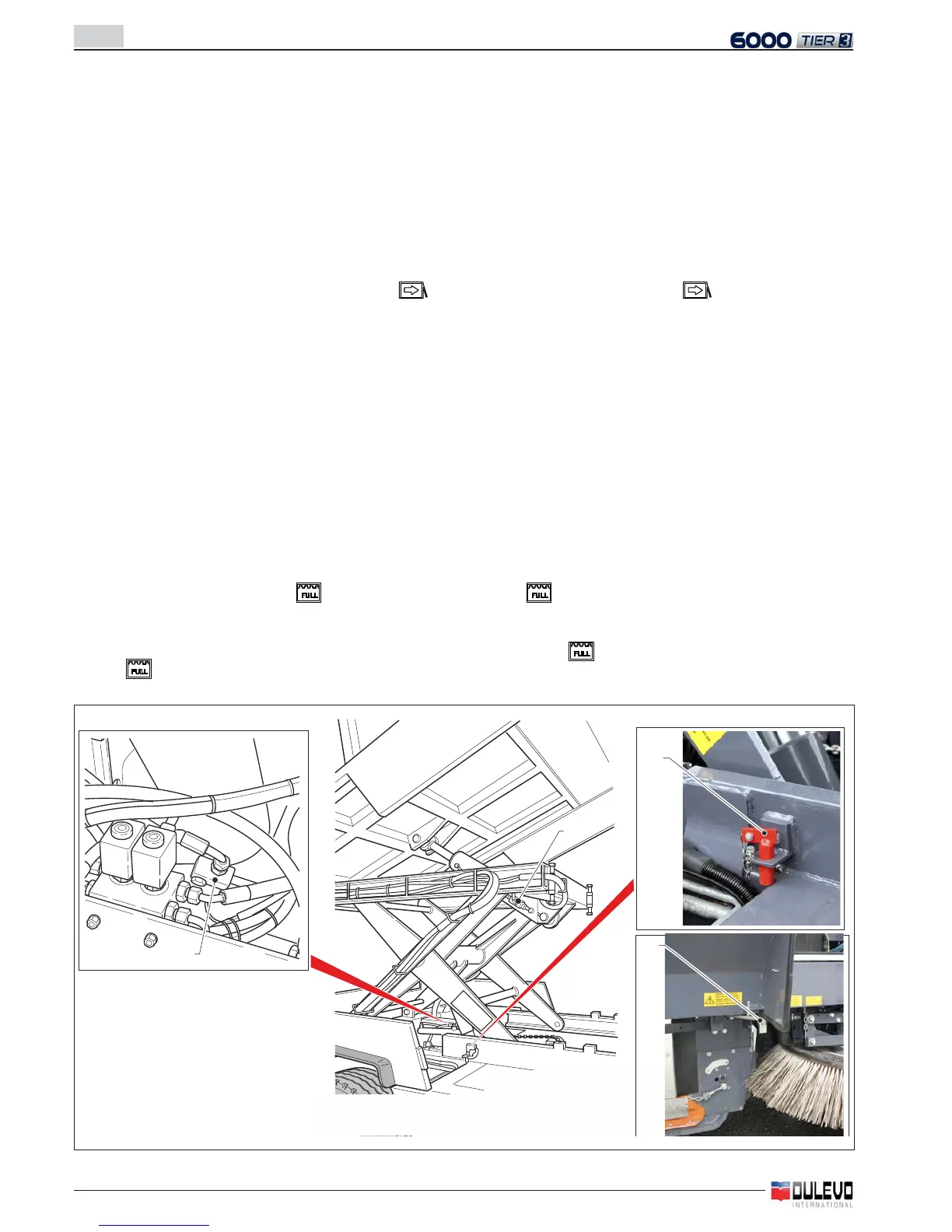

- Valvola (14) sul cilindro di ribaltamento del contenitore
che evita la discesa in caso di rottura delle tubazioni
idrauliche.
- Valvola (15) sul cilindro sollevatore del contenitore che
evita la discesa in caso di rottura della tubazione idraulica.
- Perni di bloccaggio (16) bloccaggio discesa contenitore.
- Leva di sicurezza (17) posizionata all’interno dei portelli
di protezione della spazzola centrale; sostiene il relativo
portello quando sollevato.
- Perno di sicurezza (18) per bloccare l’asta (119) che tiene
aperto il portello di scarico del contenitore.
- Microinterruttore (20); posizionato sulla fi ancata destra
del contenitore abilita l’accensione della spia
sul
cruscotto quando il portello di scarico è aperto.
- Perno di sicurezza (21) braccio orientabile di lavaggio
(da disinserire solo durante l’utilizzo del braccio stesso)
(OPT).
- Fari rotanti (22).
- Sensore rilevazione inclinazione laterale e longitudinale
macchina: blocca il sollevamento del contenitore rifi uti al
superamento dei valori planimetrici di sicurezza impostati
(condizione segnalata da apposita spia sul display mul-
tifunzione).
- Sensore presenza uomo a bordo: posto nel sedile di
guida, abilita la fase di sollevamento del contenitore rifi uti
solo in presenza dell’operatore seduto al posto di guida.
- Sensore di sovraccarico:
- rileva quando si sta raggiungendo il carico massimo
ammesso di rifi uti (condizione segnalata dall’accensione
a luce lampeggiante della spia sul cruscotto).
- impedisce la fase di sollevamento del contenitore
quando il carico di rifi uti ha superato il valore ammesso
(condizione segnalata dall’accensione a luce fi ssa della
spia sul cruscotto).
15
14
17
16
- Valve (14) on waste container overturning cylinder: it
avoids container descent in case of failure of the hydraulic
pipes.
- Valve (15) on the waste container lifting cylinder to pre-
vent descent in case the hydraulic pipes should break.
- Container descent locking pins (16).
- Safety lever (17) located inside the protection hatch of
the main brush; it supports its relative hatch when raised.
- Safety pin (18) to lock the rod (19) which keeps the waste
container’s unloading hatch open.
- Micro switch (20) located on the right hand side of the
waste container; it lights the
signal light on the in-
strument panel when the unloading hatch is open.
- Safety pin (21) of washing swing arm (remove only when
arm is used) (OPT).
- Rotating beacons (22).
- Lateral and longitudinal machine inclination detection sen-
sor, which blocks the waste container lifting whenever the
set safety planimetric values are exceeded (this condition
is signalled by a special signal light on the multipurpose
display).
- Occupant detection sensor, placed in the driver’s seat; it
enables to lift the waste container only when the operator
is seated on the driver’s seat.
- Overloading sensor:
- it signals that the maximum permissible waste load is
about to be reached (this is signalled when the signal
light on the dashboard starts to blink).
- it impedes the container lifting when the waste load
exceeds the permitted value (this is signalled when the
signal light on the dashboard turns on steady).
