Dulevo 6000 - B - Vista Interna Laterale Destra; B - Right Lateral Inner View

2017-0110 / 42
-4-

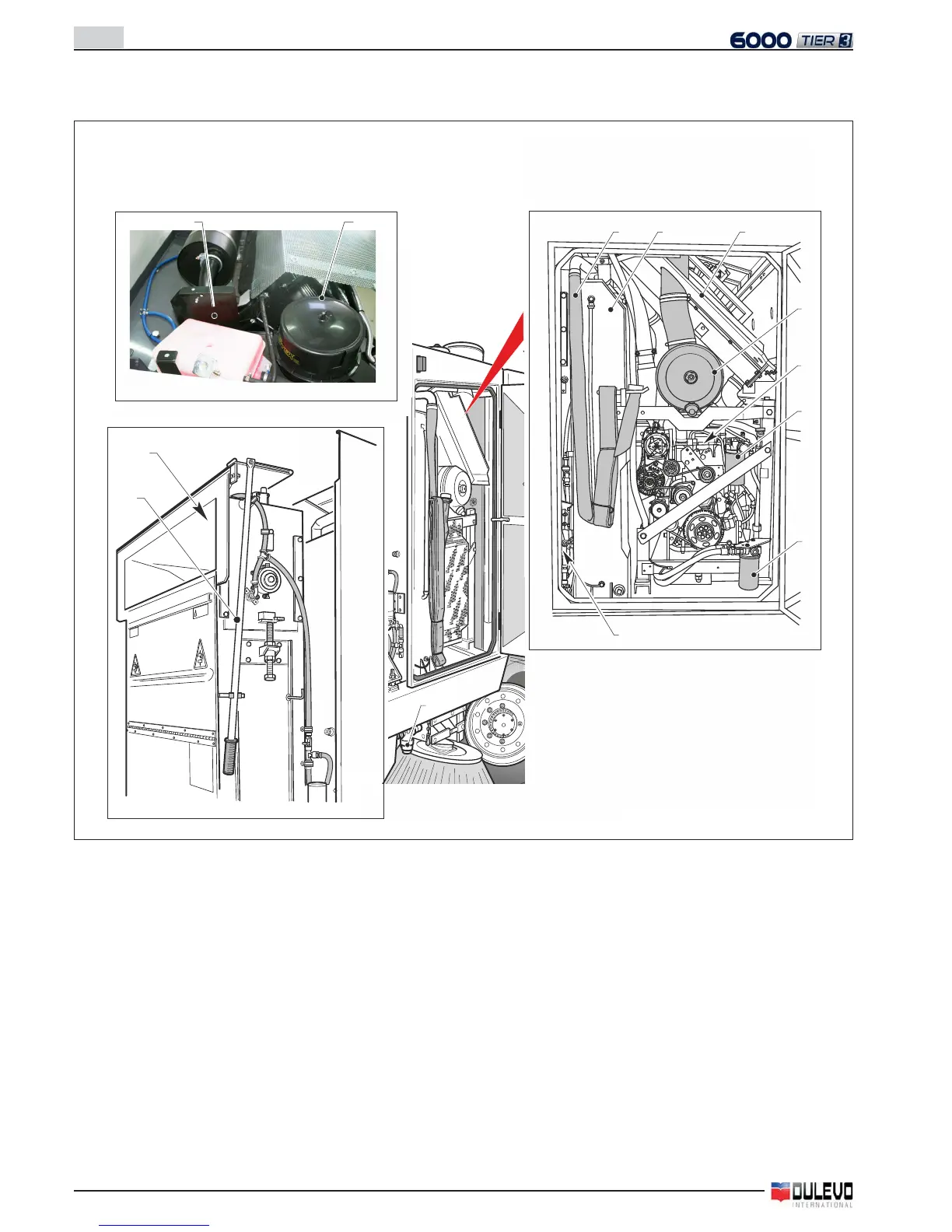

4.2.b - VISTA INTERNA LATERALE DESTRA
9
11
10
aaaaa
7 6 5
2
3
1
4
8
12
13
1) Motore Diesel
2) Filtro aria motore
3) Pre-fi ltro gasolio
4) Filtro olio motore
5) Radiatore motore, olio idraulico ed intercooler
6) Serbatoio acqua impianto innaffi ante (OPT)
7) Manichetta carico acqua impianto innaffi ante (OPT)
8) Pompa acqua impianto innaffi ante (OPT)
9) Filtro acqua (OPT)
10) Gruppo trasportatore superiore
11) Asta sollevamento serranda trasporto (OPT)
12) Serbatoio di espansione liquido raffreddamento
13) Prefi ltro aria a ciclone aspirazione motore
4.2.b - RIGHT LATERAL INNER VIEW
1) Diesel engine
2) Engine air fi lter
3) Gasoil pre-fi lter
4) Engine oil fi lter
5) Engine radiator, hydraulic oil and intercooler
6) Sprinkling system water tank (OPT)
7) Sprinkling system water inlet pipe (OPT)
8) Sprinkling system water pump (OPT)
9) Water fi lter (OPT)
10) Upper conveyor group
11) Conveyor shutter lifting rod (OPT)
12) Coolant expansion tank
13) Cyclone pre-fi lter for engine air inlet
