Dulevo 6000 - 4.3.b - SWEEPING AND BRUSH CONTROLS

2017-0130 / 42
-4-
4.3.c - CRUSCOTTO COMANDI DI SPAZZAMENTO
1) Manometro pressione trasportatore
- Indica la pressione di lavoro della
spazzola centrale e del
gruppo trasporto.
2) Manometro pressione spazzola centrale
- Indica la pressione del cilindro sollevamento spazzola
centrale regolata dalla manopola (3).
3) Manopola pressione spazzola centrale
- Regola la pressione sul terreno della spazzola centrale.
- Ruotando la manopola in senso orario si aumenta la
pressione idraulica del cilindro sollevamento gruppo spaz-
zola centrale; ruotando la manopola in senso antiorario
si diminuisce la pressione.
- Il valore di tale pressione è indicato sul manometro (2);
pertanto, maggiore è il valore di pressione indicato, mi-
nore è l’impronta sul terreno della spazzola centrale
4) Manopola velocità spazzole laterali
- Regola la velocità di rotazione delle spazzole laterali.
- Ruotando la manopola in senso orario si diminuisce la
velocità; ruotando la manopola in senso antiorario si
aumenta la velocità.
- Per evitare di sollevare troppa polvere o di lanciare i detriti
lontano occorre far ruotare la spazzola a basso numero
di giri (circa 50 giri/min.).
5) Manopola velocità 3
a
spazzola (OPT)
- Regola la velocità di rotazione della 3
a
spazzola.
- Ruotando la manopola in senso orario si diminuisce la
velocità; ruotando la manopola in senso antiorario si
aumenta la velocità.
1
2
4
3
5
6789

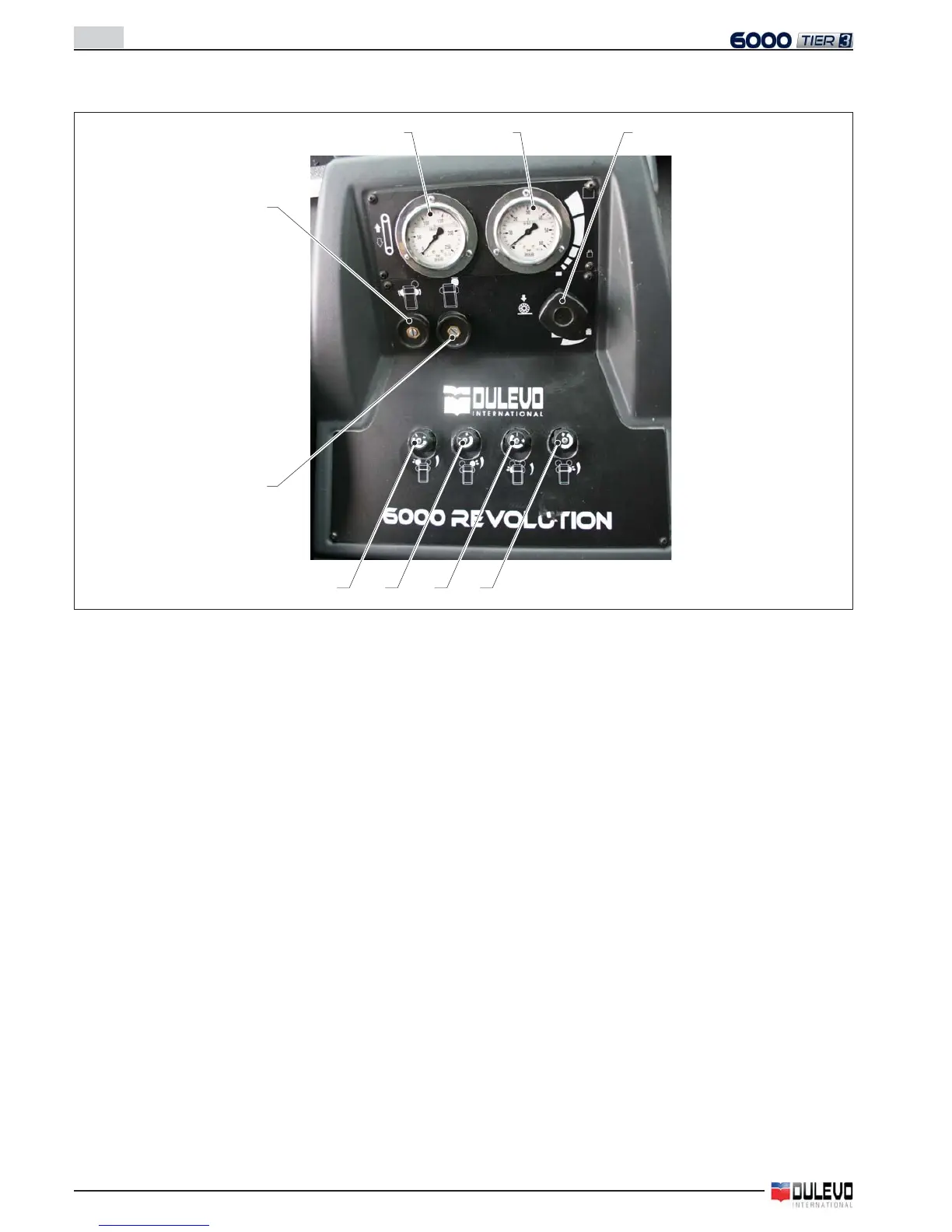

4.3.c - SWEEPING CONTROLS DASHBOARD
1) Conveyor pressure gauge
- Indicates the working pressure of the main brush and of
the conveying unit.
2) Main brush pressure gauge
- Indicates the pressure of the main brush lifting cylinder
adjusted through the knob (3).
3) Main brush pressure knob
- It adjusts the main brush pressure on the ground.
- If the knob is turned clockwise it increases the hydraulic
pressure of the lifting cylinder of the main brush group, if
it is turned counter-clockwise the pressure diminishes.
- The value of such pressure is indicated on the pressure
gauge (2); the higher the pressure value indicated the
lesser the brushes imprint on the ground.
4) Side brushes speed knob
- It adjusts the side brushes speed of rotation.
- By turning the knob clockwise the speed decreases; by
turning it counter-clockwise the speed increases.
- To avoid lifting too much dust or throwing debris, the brush
should rotate at low speed (approx. 50 rpm).
5) 3rd brush speed adjustment knob (OPT)
- It adjusts the 3rd brush speed of rotation.
- By turning the knob clockwise the speed decreases; by
turning it counter-clockwise the speed increases.
