13
06/2011 - Art. Nr. 13 018 118C
Montage

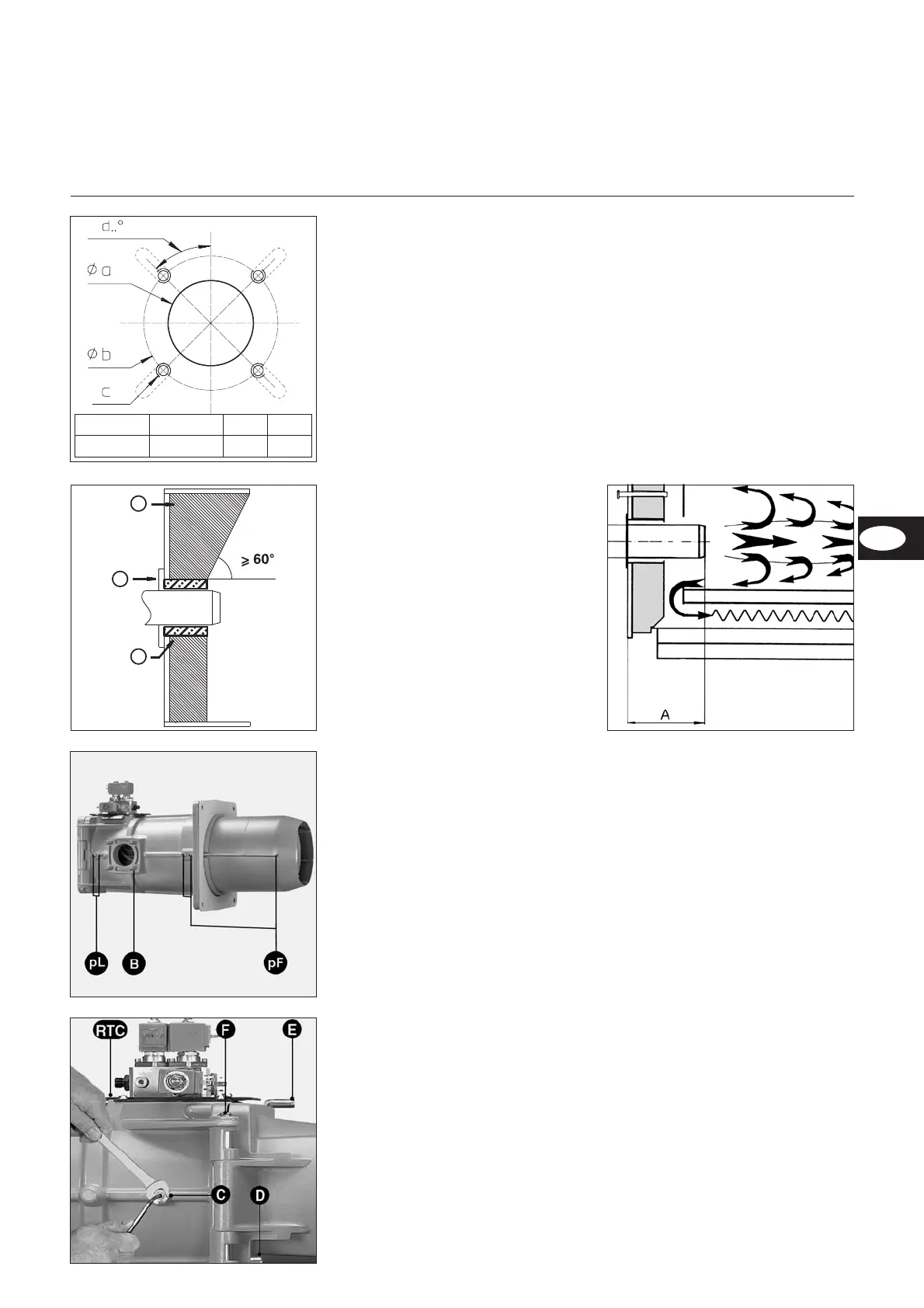

Brennermontage
Brennerrohr-Einbautiefe und Aus
-
mauerung
Bei Wärmeerzeugern ohne gekühlte
Vorderwand ist, sofern der Kesselher
-
steller keine andere Angaben macht,
eine Ausmauerung 5 wie im nebenste
-
henden Bild erforderlich. Die Ausmaue-
rung darf die Flammrohrvorderkante
nicht überragen und mit maximal 60°
konisch zulaufen. Der Luftspalt zwischen
Ausmauerung und Brennerrohr ist mit
einem elastischen, nicht brennbarem
Isolationsmaterial 6 auszufüllen. Bei
Kesseln mit Umkehrfeuerung ist die
minimale Eintauchtiefe A des Brenner-
rohres gemäß Angaben des Kesselher-
stellers zu beachten.
5
4
6
Ø a (mm) Ø b (mm) c d
250
300 bis 400
M12 45°
Montage Brennkopf
Brennerplatte/Kesseltüre gemäß
nebenstehender Zeichnung vorberei
-
ten.
Innendurchmesser a Ø 250 mm
festlegen.
Für die Brennkopfflanschbefestigung
sind 4 Bohrungen M12 (Lochkreis
-
durchmesser 300-400 mm) gemäß
nebenstehender Zeichnung erforder
-
lich.
Stehbolzen M12 in die Brenner
-
platte/Kesseltüre einschrauben und
die Isolationsunterlage aufsetzen.
Bei Lochkreis <400 mm vorge
-
stanzte Langlöcher auf das erforder
-
liche Maß ausschneiden.
Brennkopf mit 4 Sechskantmuttern
M12 befestigen.
Der Raum zwischen Flammrohr und
Türisolierung ist mit feuerfestem
Material auszukleiden
Achtung:
die Feuerraumdruckabnahmeleitung
pF darf nicht verstopft werden.
Montage Brennergehäuse
Hängt das Brennergehäuse unter der
Brennkopfachse, ist wie folgt vorzuge
-
hen.
Brennergehäuse auf Brennkopf
mittels fester (gegenüber dem Gas
-
anschluß) Achse F befestigen.
Die zwei Zündkabel anschließen.
Brenner mit Achse E schließen.
Sicherungsschraube D anziehen.
Falls erforderlich kann das Gehäuse
über die Brennerkopfachse montiert
werden.
Andere Brennergehäusestellungen sind
nicht möglich.
Anschließen der Ölschlauche zum
Ölfilter.
Anschließen der Öldruckleitung von
der Pumpe zum Ölmagnetventil
-
block.
Ölschlauchverbindungen auf
Dichtheit prüfen.
Elektrische Steckverbindung
zwischen Hydraulikblock und
Brenner herstellen.
DE
