elco VGL 06.2100 DP User Manual

06/2011 - Art. Nr. 13 018 118C
18
A Skala (0° bis 90°) gibt Stellung
des Stellantriebs an
B Kupplung zwischen Luftklappe
und Stellantrieb
C Stellindex der Luftklappe
Kontrolle der Luftklappenstellung
Die Luftklappenstellung kann an der
Skala A des Luftklappenstellantriebes
abgelesen werden.
Bei Über-Kopf-Montage des Brenners
kann die Luftklappenstellung an der
Skalenscheibe 2 abgelesen werden.
Funktion der Nocken
Nocke Funktion
I Luftkl. / Vollast Öl und Gas
II Luftkl. / Luftabschluss
III Luftkl. / Zündlast Gas
IV Luftkl. / Zündlast u. 1. Stufe Öl
V Luftkl. Gas min.
VI Luftkl. / 2. Stufe Öl
VII Ölventil / 2 Stufe
VIII Ölventil / 3 Stufe
Einstellung
•
Nocken von Hand oder mit beilie
-
gendem Schlüssel entsprechend der
gewünschten Brennerleistung und
den in der Einstelltabelle angegebe
-
nen Werten voreinstellen.
Folgende Einstellbeziehungen der
Nocken zueinander beachten:
•
Bei Gasbetrieb besteht die Möglich
-
keit, die Zündlast (Nocke III) über
oder unter der Kleinlast (Nocke V)
einzustellen.
Inbetriebnahme
Luftregulierung

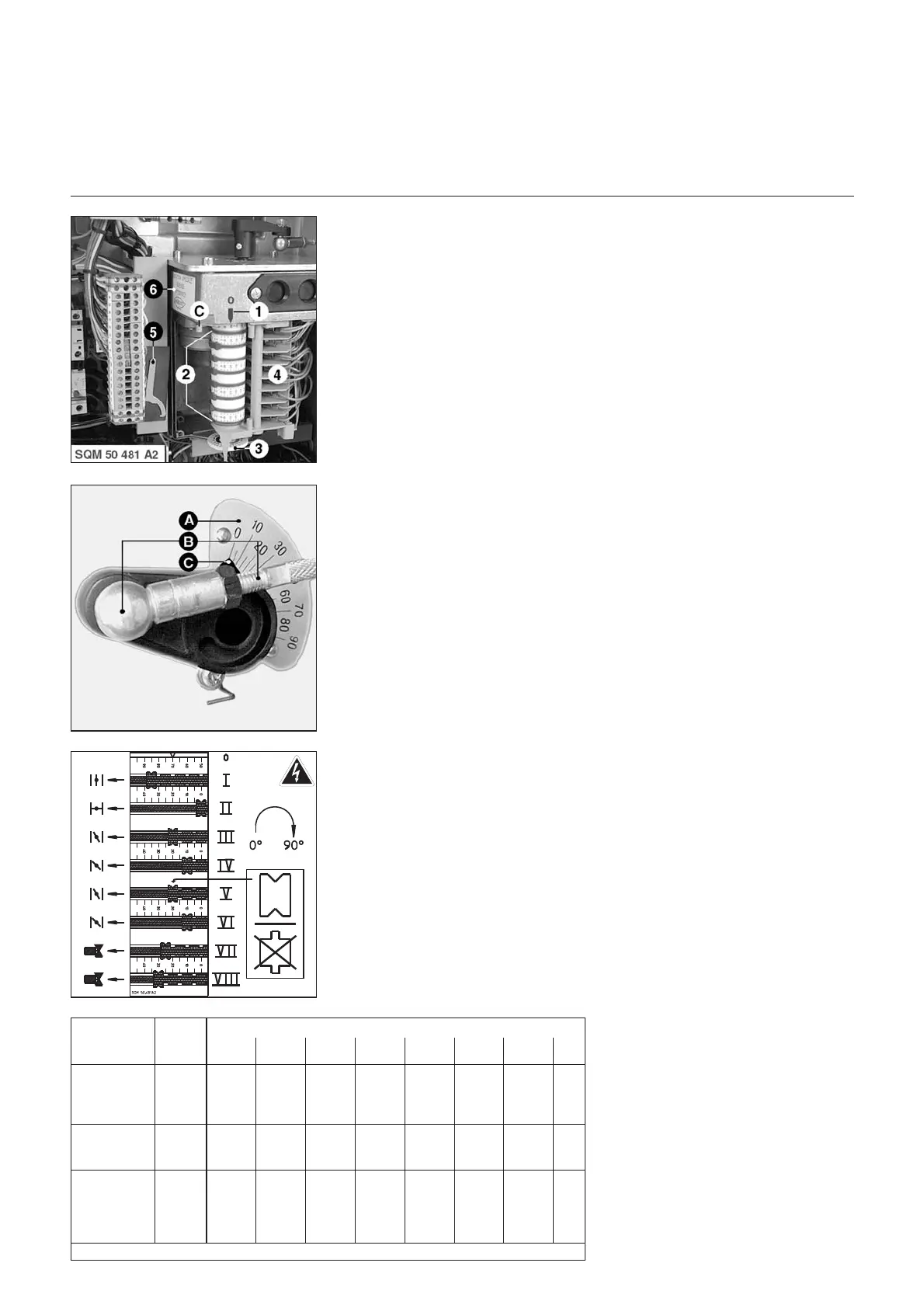

1 Stellindex der Nocken
2 Acht einstellbare Nocken
3 Scheibe mit Skala ;
gibt Stellung der Luftklappe an
4 Anschlußleiste
5 Schlüssel zur Nockeneinstellung
6 Stellantriebkennzeichnung
C Knopf zur Entkupplung der
Nockentrommel (mit Vorsteckstift)
m
Nicht betätigen!
Stellantrieb
Die Verstellung der Luftklappe erfolgt
über einen elektrischen Stellantrieb Typ
SQM50 / 481 A2.
Über die acht Nocken des Stellantrie
-
bes kann die Stellung der Luftklappe zu
den einzelnen Betriebspunkten des
Brenners justiert werden.
Bei Gasbetrieb ist eine stufenlose
Regelung der Verbrennungsluftmenge
in Verbindung mit einem Dreipunkt
-
schrittregler möglich.
10
•
Bei Ölbetrieb entspricht die
Zündstufe der ersten Stufe.
•
Die Nocke VII muss einige Grad
unterhalb der Nocke VI eingestellt
werden.
•
Die Nocke VIII muss einige Grad
unterhalb der Nocke I eingestellt
werden.
Typ
3 Stuf.
Zweistoff
Brenner
leistung
kW
Nockeneinstellung in °
I II III IV V VI VII VIII
VGL 06.1200
VGL 06.1600
700
900
1100
1200
40
50
55
60
0
0
0
0
10
10
10
10
20
22
25
28
20
20
20
20
30
37
40
40
25
30
35
35
35
45
50
50
VGL 06.1600
1100
1300
1600
55
70
90
0
0
0
10
10
10
25
30
30
20
20
20
40
45
50
35
35
40
50
60
75
VGL 06.2100
1150
1400
1700
1900
2050
52
65
80
100
100
0
0
0
0
0
10
10
10
10
10
25
25
35
35
40
20
20
20
20
20
42
45
55
55
60
30
40
47
48
50
47
60
70
70
75
Fettgedruckt : Ausrüstungszustand bei Lieferung
