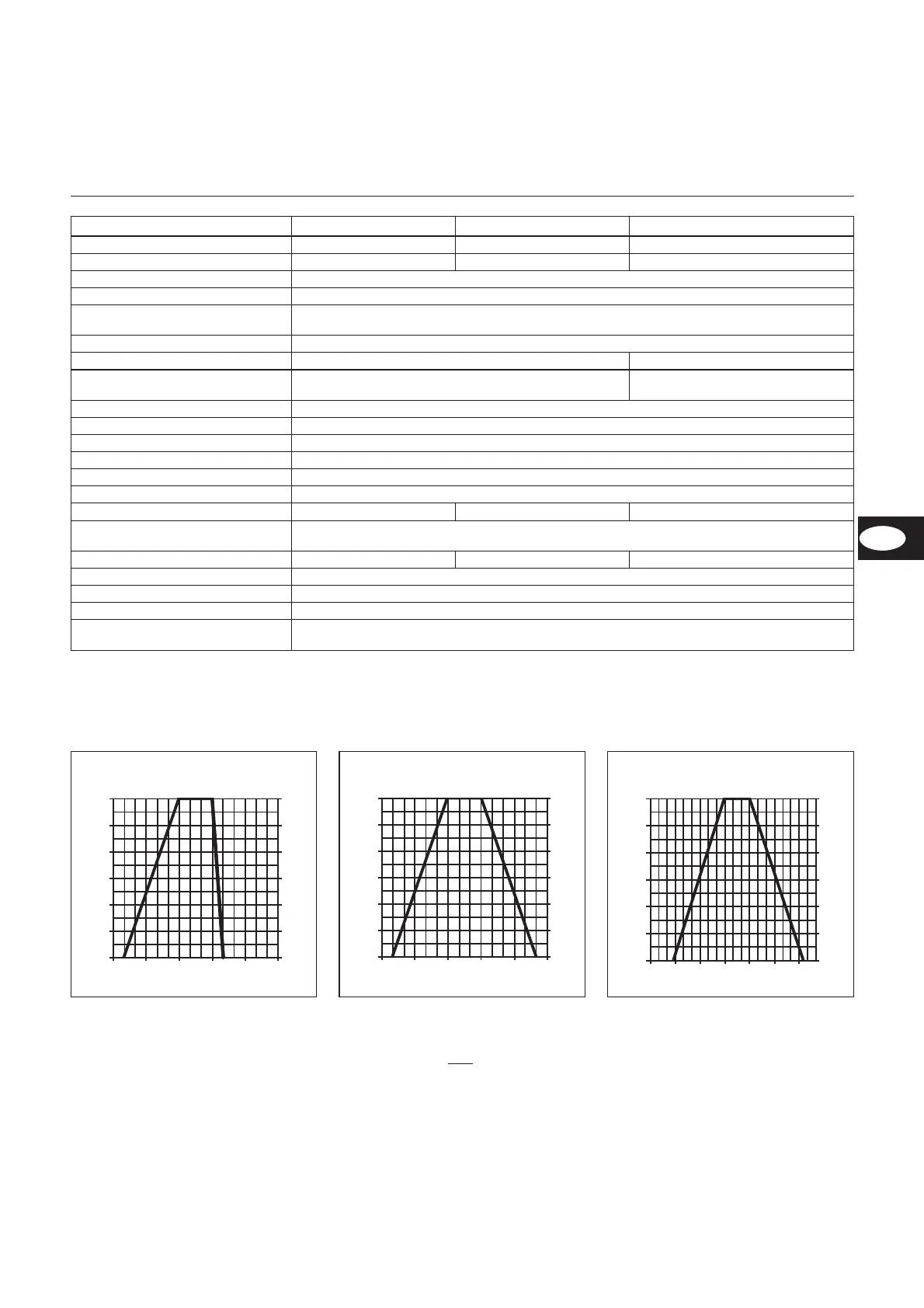

3
06/2011 - Art. Nr. 13 018 118C
Arbeitsfelder
Bei der Brennerauswahl ist der Kes
-
selwirkungsgrad zu berücksichtigen.
Das Arbeitsfeld zeigt die
Brennerleistung in Abhängigkeit vom
Feuerraumdruck. Es entspricht den
Maximalwerten nach EN 676,
gemessen am Prüfflammenrohr.
Berechnung der Brennerleistung:
Q
F
= Brennerleistung (kW)
Q
N
= Kesselnennleistung (kW)
η = Kesselwirkungsgrad (%)
Q
N
Q
F
= x100
η
Übersicht
Technische Daten
Arbeitsfelder
daPa mbar
kW
300
1600
0
2
4
6
8
10
12
0
20
40
60
80
100
120
200 500 800 1100 1400 1700
VGL 06.1600 DP
daPa mbar
kW
480
2050
0
2
4
6
8
10
12
0
20
40
60
80
100
120
200 500 800 1100 1400 1700 2000
VGL 06.2100 DP
VGL 06.1200 DP VGL 06.1600 DP VGL 06.2100 DP
Brennerleistung min.-max. kW 300 - 1200 300 - 1600 480 - 2050
Regelbereich Gas / Öl 1 : 3 / 1 : 2 * 1 : 3 / 1 : 2 * 1 : 3 / 1 : 2 *
Gasfließdruck mbar 20 - 50- 100
Gasarmaturengruppe MBVEF 412 / MBVEF 420 / VGD20 Rp2 / VGD40 DN65 / VGD40 DN80
Brennstoff Erdgas (LL, E) H
i
= 8,83 - 10,35 kWh/m
3
oder Flüssiggas (F) H
i
= 25,89 kWh/m
3
Heizöl EL nach Ländernormung
Feuerungsautomat / Flammenwächter LFL 1.333
Brennermotor 2800 min
-1
, 230 / 400 V, 50 Hz, 2,2 kW
2800 min
-1
, 230 / 400 V, 50 Hz, 2,
5 kW
Elektrische Leistungsaufnahme
Betrieb
2840 W 3380W
Schutzart IP54
Zündtransformator EBI-M ; 2 x 7,5kV
Luftklappenstellantrieb SQM 50. 481
Luftdruckwächter LGW 10 A 2
Flammrohr Ø x Eintauchtiefe mm 227 x 270 (KN) / 370 (KM) / 470 (KL)
Gewicht kg insgesamt 130 kg
CE Zeichen 1312 BM 3426 1312 BM 3427 1312 BM 3428
Prüfung nach EN 676 ; Emissionsklasse 3 bei Gasbetrieb
nach EN 267 ; Emissionsklasse 1 bei Ölbetrieb
Schalldruckpegel nach VDI2715 dB(A) 78 79 81
Max. Umbgebungstemperatur 60°C
Ölpumpenmotor 0,45 kW; 2800 min
-1
; 230 V
Öldruckpumpe AJ6 CC1004 3P; 290l/h
Schlauchleitungen Zwischen Anlage und Öldruckpumpe: 2 x L1500; M16x1,5 - R1/2
Zwischen Öldruckpumpe und Brennkopf : 1x L1300; M14x1,5 - M14x1,5
* Das Regelverhältnis ist ein mittlerer Wert und kann je nach Anlagenauslegung variieren.
Erläuterung zur Typenbezeichnung:
G = Erdgas
L = Heizöl EL
06 = Baugröße
1200 = Leistungskennziffer
DP = modulierender Betrieb
KN = Brennkopflänge normal
KM = Brennkopflänge medium
KL = Brennkopflänge lang
daPa mbar
kW
300
1200
0
2
4
6
8
10
12
0
20
40
60
80
100
120
200 500 800 1100 1400 1700
VGL 06.1200 DP
