06/2011 - Art. Nr. 13 018 118C
14

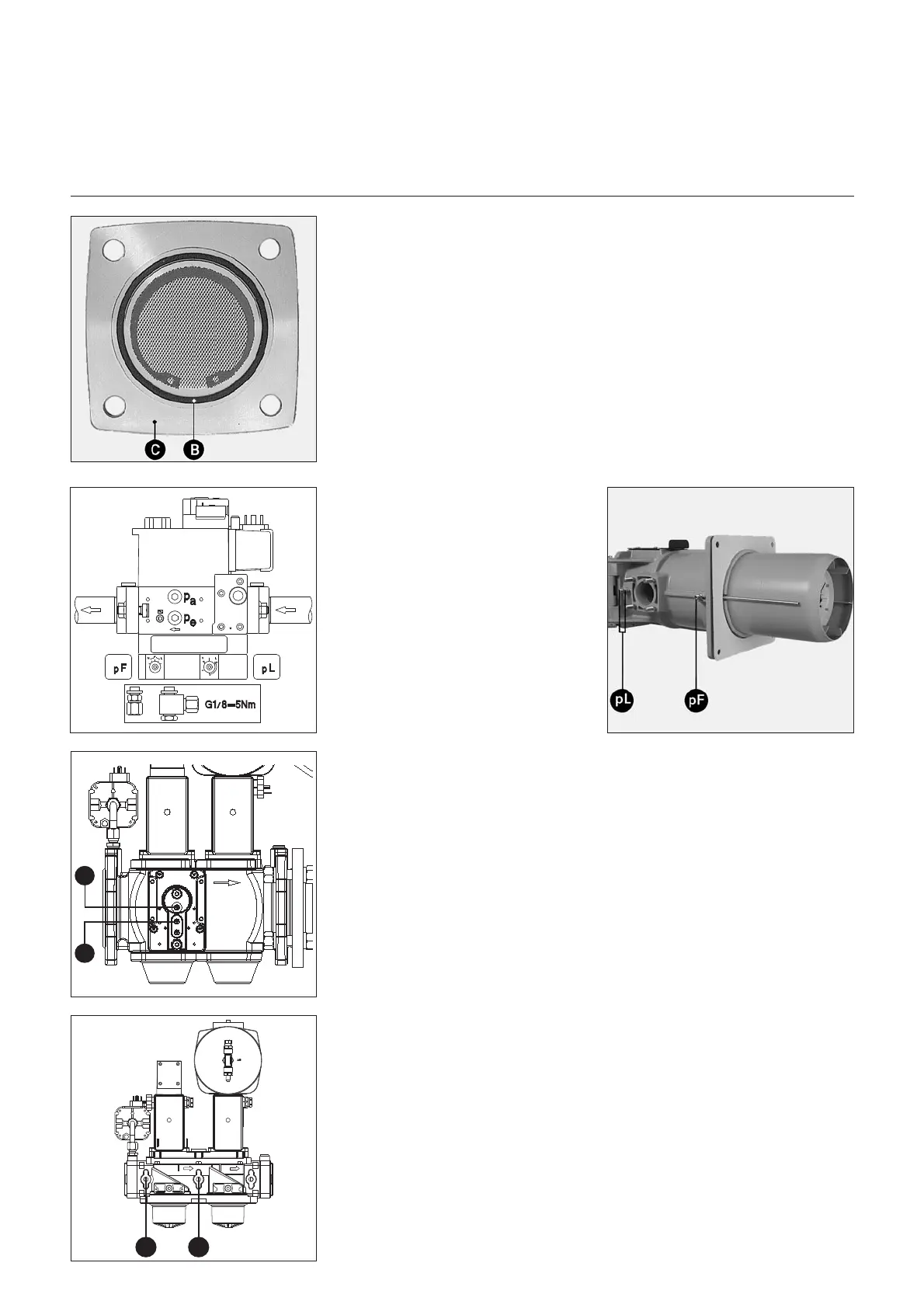

Montage
Gasarmaturmontage
Dichtheitskontrollgerät VPS 504 S01
Montage Gasarmatur VGD/MBVEF
Die richtige Einbaulage des
O-Ringes B im Gasanschlußflansch
C überprüfen.
Die Gasarmatur mit Muttern M10 so
befestigen, daß der SKP-Regler
oder die Magnetspulen der MBVEF
unbedingt senkrecht über der Gas
-
armatur liegen.
Die mitgelieferten, gekennzeichneten
Impulsleitungen pF, pL und pG für
linken oder rechten Gasanschluß
montieren.
Bei VGD Ventilen Antrieben stehend
nach oben montieren, den mitgelie
-
ferten Gasfilter (Bausatz) waage
-
recht mit obenliegendem Deckel (2
Messanschlüsse) einbauen.
Fließrichtung beachten.
Ein thermisch auslösendes Sicher
-
heitsventil und einen Gaskugelhahn
(bauseits) vor der Gasarmatur
montieren.
Anschluß der Druckabnahmeleitungen
Die zwei Stopfen pF und PL auf
dem Zwischenrohr abnehmen.
Die zwei verbundenen Rohrverbin
-
der mit einem zugelassenen Dich
-
tungsmittel auf den
Gasdruckleitungen pF und pL
montieren.
Die Verbindungen zwischen Ventil
und Zwischenrohr für eine rechts
liegende Gasarmatur mit den
Leitungen pF und pL, für eine links
eingebaute Gasarmatur mit den pF
und pL “links” bezeichneten
Leitungen herstellen.
Später auf Dichtheit prüfen.
Einbau des Dichtheitskontrollgeräts
VPS 504 S02 auf MBVEF/VGD40
Die zwei Schrauben pa und pe auf
Ventil MBVEF, auf Ventil VGD40 die
Schraube 1 und 2.
Darauf achten, daß die zwei
O-Ringe auf dem Dichtheitskontroll
-
gerät vorhanden sind.
Das Gerät VPS504 mit den vier mit
-
gelieferten selbstschneidenden
Schrauben befestigen.
Elektrische Verbindung mittels 7P
Stecker herstellen.
Auf Dichtheit prüfen.
Einbau des Dichtheitskontrollgeräts
VPS 504 S02 auf VGD20 :
Die zwei Schrauben 3 und 4
entfernen.
Doppelnippel einschrauben.
Verrohrungsset und Anschlußadap
-
ter montieren.
VPS504 und Anschlußadapter mit
den vier mitgelieferten selbstschnei
-
denden Schrauben befestigen.
Darauf achten, daß die zwei O-Ringe
auf dem Dichtheitskontrollgerät
vorhanden sind.
Elektrische Verbindung mittels 7P
Stecker herstellen.
Auf Dichtheit prüfen.
1
2
3 4
