06/2011 - Art. Nr. 13 018 118C
12
Funktionsbeschreibung
–
Regelthermostat fordert Wärme an.
–
Das Steuerprogramm des Steuerge
-
rätes läuft an, wenn der Luftdruc
-
kwächterkontakt in Ruhestellung ist,
vom Gadruckwächter ausreichend
Gasdruck gemeldet wird und Luft
-
klappe in “ZU”-Stellung (Nocke II)
–
Brennermotor läuft an
–
Luftklappe öffnet auf Volllaststellung
(Nocke I)
–
Vorbelüftungszeit ca. 30 sec.
Während der Vorspülzeit wird
–
der Gebläsedruck überwacht
–
der Feuerraum auf Flammensignale
überwacht.
Brennstoffvorwahl Gas
Nach Ablauf der Vorspülzeit wird
–
die Luftklappe in Zündstellung Gas
gefahren (Nocke III)
–
wird die Zündung zugeschaltet
–
wird das Haupt- und Sicherheits
-
magnetventil geöffnet.
–
Brennerstart
–
Regelfreigabe nach Ablauf der
Sicherheitszeit
–
Öffnung der Luftklappe auf “Kleinlast
Gas” (Nocke V)
–
Beginn des Regelbetriebes
–
max. Last Gas wird bei Nockenposi
-
tie I erreicht
Brennstoffvorwahl Öl
Nach Ablauf der Vorspülzeit wird
–
die Luftklappe in Zündstellung Öl
gefahren (Nocke IV)
–
wird die Zündung zugeschaltet
–
Magnetventil Y1 Stufe 1 geöffnet
–
Brennerstart in Stufe 1
Umschalten auf Öl Stufe 2
Bei Anforderung der Leistungsstufe 2
wird
–
die Luftklappe auf 2. Stufe Stellung
(Nocke VI) gefahren
–
bei Position Nocke VII Magnetventil
Y2 geöffnet, Brenner brennt mit zwei
Düsen
Umschalten auf Öl Stufe 3
–
Luftklappe auf Stufe 3 (Nocke I)
–
bei Position Nocke VII wird Magnet
-
ventil 3 Stufe geöffnet
t1 Vorbelüftungszeit 30s
t2 erste Sicherheitszeit 3s
t3 Vorzündzeit 6s
- Sicherheitszeit bei Verschwinden
des Flammensignals < 1s
Befehle zum
Feuerungsautomaten.
notwendige
Eingangssignale.
Funktion

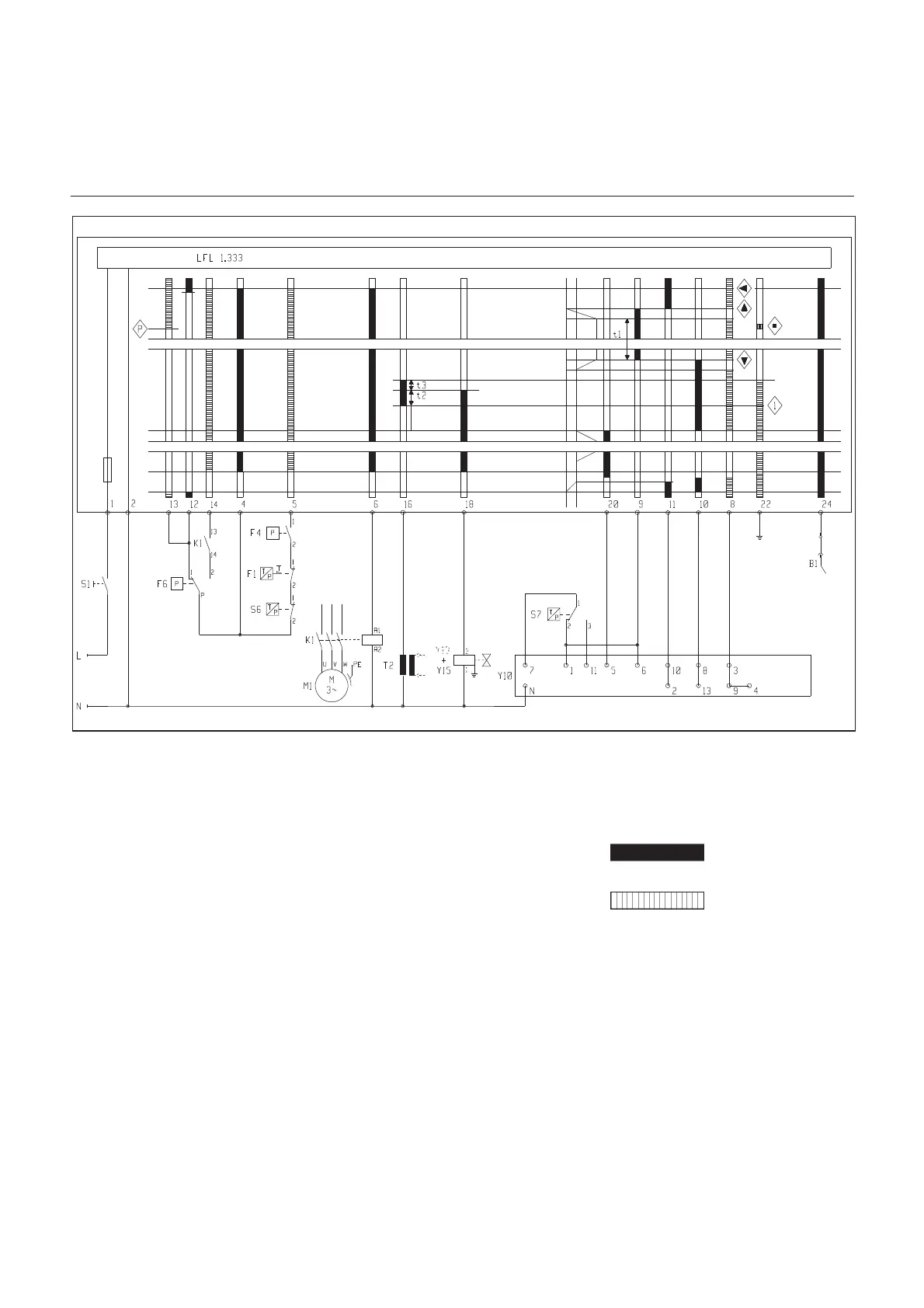

Feuerungsautomat LFL 1.333 / Funktionsbeschreibung
