elco VGL 06.2100 DP - Brennerbeschreibung

5
06/2011 - Art. Nr. 13 018 118C

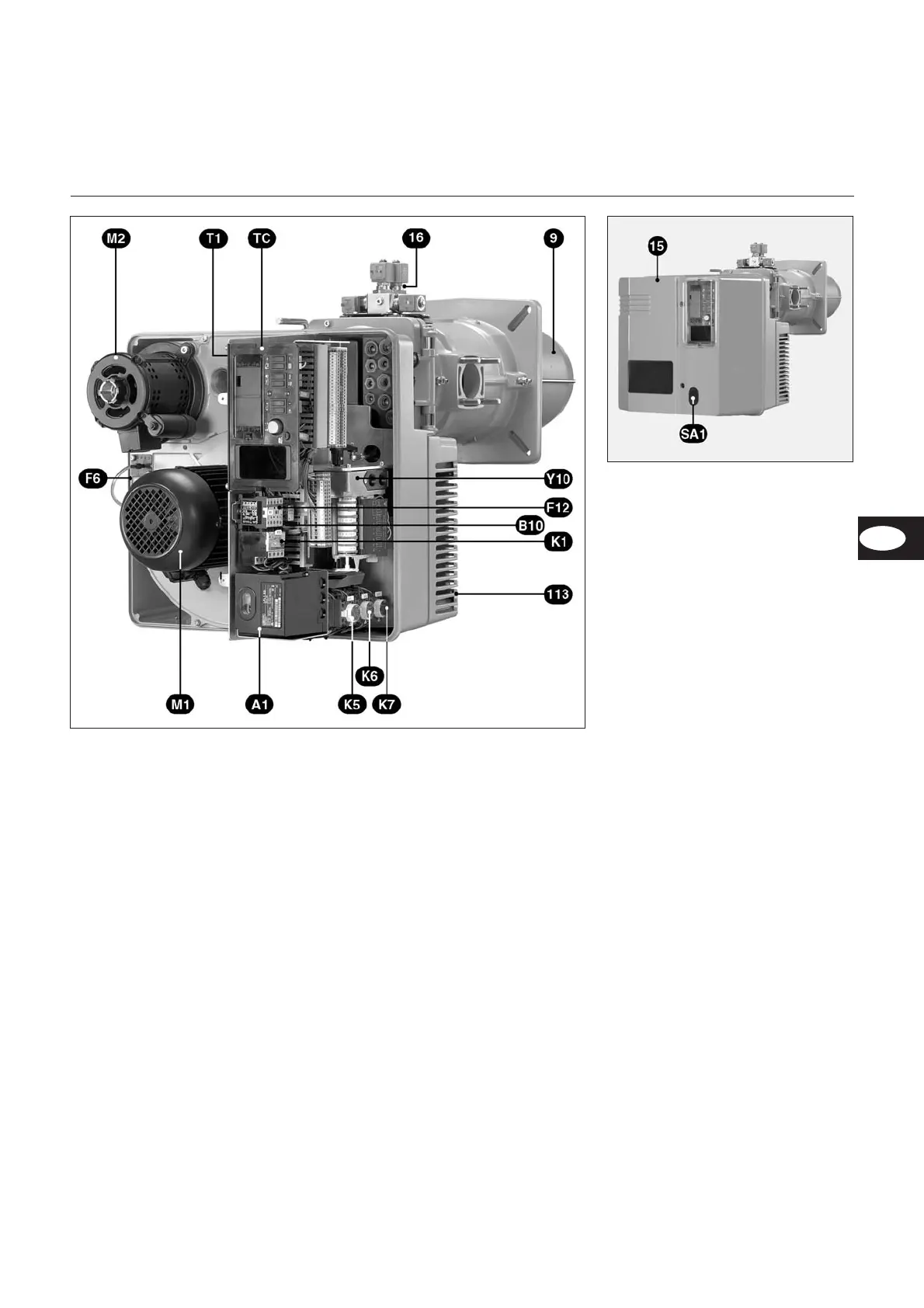

Übersicht
Brennerbeschreibung
A1 Feuerungsautomat
B10 Messbrücke (verdeckt)
F6 Luftdruckwächter
F12 Motorschutzrelais
K1 Motorschutz
M1 Brennermotor
M2 Ölpumpenmotor
SA1 - Entstörtaste
- Programmanzeige
T1 Zündtransformator (verdeckt)
TC Schaltfeld
Y10 Stellantrieb Luftklappe
9 Flammrohr
15 Brennerhaube
16 Ventilblock
113 Luftkasten
