elco VGL 06.2100 DP User Manual

9
06/2011 - Art. Nr. 13 018 118C

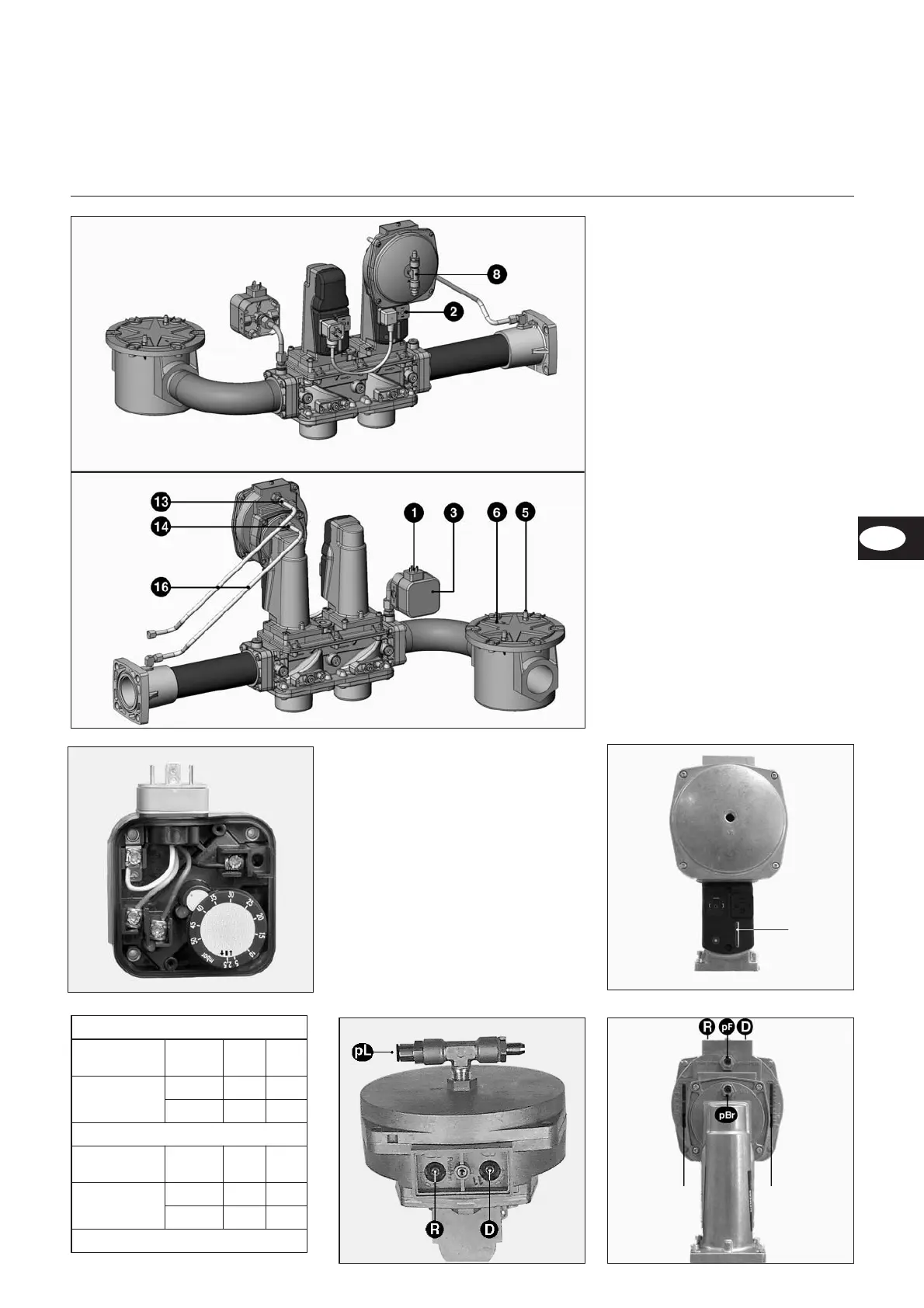

1 Elektroanschluß des
Gasdruckwächters (DIN 43650)
2 Elektroanschluß der Magnetventile
(DIN 43650)
3 Gasdruckwächter
4 Eingangsflansch
5 Druckmeßnippel R1/8, vor Filter
6 Filter (unter Deckel)
7 Typenschild
8 Anschluß Luftdruckleitung pL,
R 1/8 (verdeckt)
9 Einstellschraube für Verhältnis V
12 Einstellschraube Nullstellung N
13 Anschluß Feuerraumdrucklei
-
tung pF, R1/8
14 Anschluß Gasdruckleitung pG,
R1/8
15 Ausgangsflansch
16 Impulsleitungen PBr, pL, pF
pBr (pG)=Impulsleitung Gas
pF = Impulsleitung Feuerraum
pL = Impulsleitung Luft
Der SKP-Regler kombiniert mit einem
VGD Ventil sichert ein konstantes Ver-
hältnis zwischen Gas- und Luftdurch-
satz mit einstellbarem Verhältnis
D = Einstellschraube (Luftüberschuß)
R = Einstellschraube (Verhältnis
Gas/Luft)
Funktion
Gasarmatur VGD mit SKP 75 Regler
Gasdruckwächtereinstellung
•
Durchsichtigen Deckel ablegen. Die
Einstellung erfolgt über eine Verstell
-
scheibe mit Kreisskala und Index.
•
Provisorisch auf den minimalen Ska
-
lenwert einstellen.
Brenner VGL 06.1200 DP
Gas:Druck ("-e)
VGD
Rp2
VGD
DN65
E-Gas: 20, 25
LL-Gas: 20, 25
(Schr. R) 1,4 1,3
(Schr. D) 22
Brenner GL 06.1600/2100 DUO PLUS
Gas:Druck ("-e)
VGD
DN65
VGD
DN80
E-Gas: 20, 25
LL-Gas: 20, 25
(Sc. R) 1,3 1,3
(Sc. D) 20
Fettgedruckt : Werkslieferung
Einstell-Index
des D-Wertes
DE
Einstell-Index
des
Verhältnisses“
R ”
Anzeige der
Gasventilöffnung
