NOMENCLATURE
ET FONCTIONS
Françis
Fonctions
Nom Fonction Nom Fonction
(1)
POWER
(interrupteur principal
ON/OFF en attente)
Pour la mise
sous/hors tension.
Mise sous tension : Le
voyant vert s’allume
Mise hors tension/en
attente : Le voyant
rouge s’allume
(7) Sélection
d’image
CAMERA
(image
caméra)
Sortie de l’image
caméra par la
borne de sortie.
P. 8 6
(2)
Opération
OSD
MENU Pour l’affi chage/
annulation d’OSD
MENU.
(8)
(Lampe de
signalisation
de l’image
caméra)
S’allume quand
l’image caméra
est sélectionnée
comme image de
sortie
(3)
(Déplacement)
Sélection d’un
choix d’OSD.
(9) PC
(image de
borne
([RGB IN] )
Sortie des images
d’entrée dans la
borne [RGB IN] par la
borne de sortie RGB.
P. 8 6
(4)
(Décision)
Pour déterminer
un choix d’OSD.
(10)
(Lampe de sélection
de l’image de borne
[RGB IN] )
S’allume quand
l’image de borne
[RGB IN] est
sélectionnée comme
image de sortie
(5)
(Sauvegarde d’
image)
Comment
sauvegarder l’image
sur la carte SD.
P. 7 3
(11) BRIGHT
NESS
(lumino
sité)
Pour éclaircir l’
image caméra.
P. 8 5
(6)
(Mode SD)
Comment
commuter l’image
de sortie sur SD.
P. 7 3
(12) Pour assombrir
l’image caméra.
P. 8 5
(1)
(10)
(9)
(11) (12)
(8)
(7)
(2)(4)
(3)
(5)
(6)

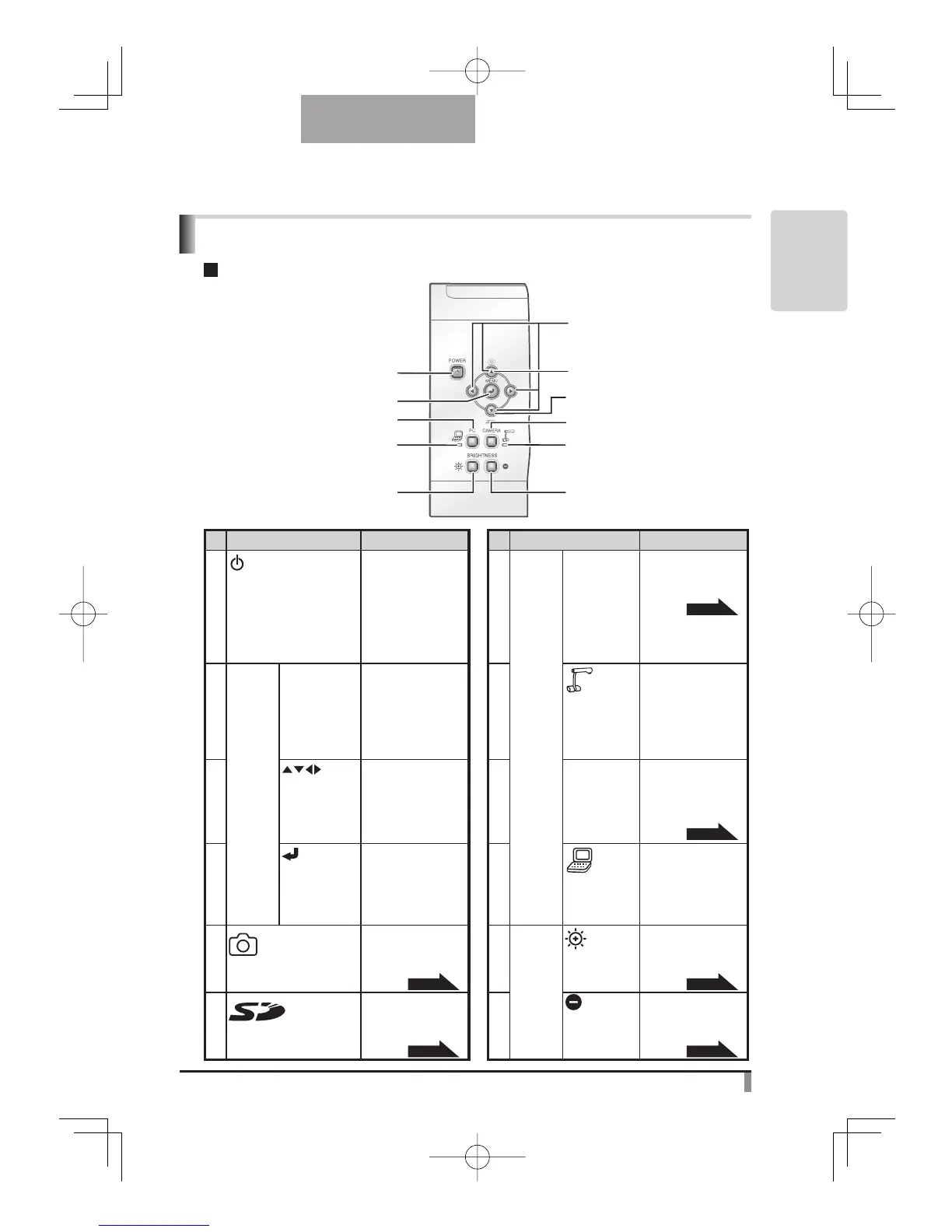

Boutons de commande
