66
MISE
EN MARCHE
Françis

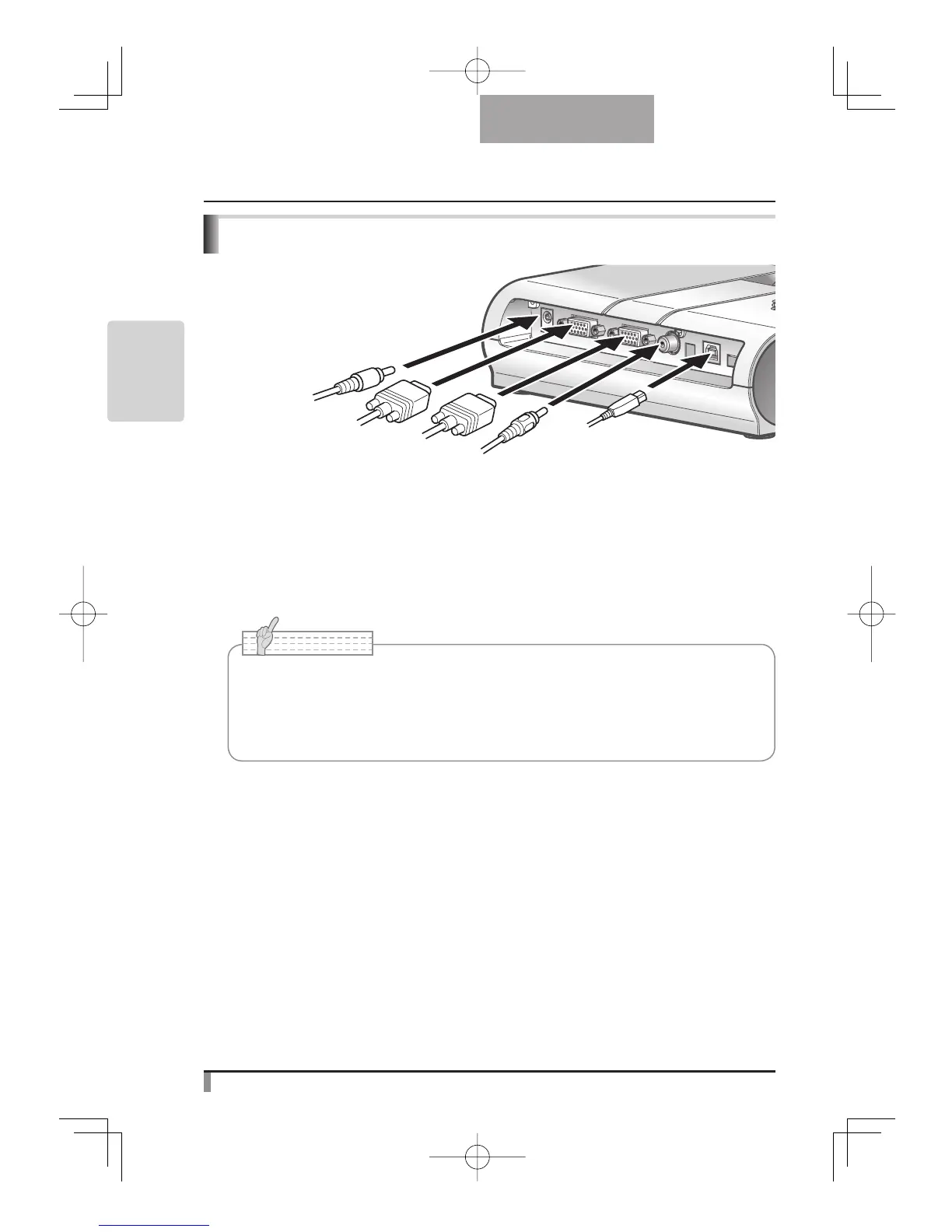

Branchement de l’adaptateur CA et du câble vidéo
(1) Branchement à une unité dotée d’un connecteur d’entrée RGB analogique
Brancher le câble RGB analogique fourni au connecteur [RGB OUT] du panneau arrière.
• L’image affichée peut être décalée du centre de l’écran. Dans un tel cas, régler
manuellement les positions horizontale et verticale à partir de l’appareil branché.
• Branchement à une unité doté d’un connecteur de sortie RGB analogique
(2) Branchement à une unité doté d’un connecteur de sortie RGB analogique
Brancher le câble RGB analogique fourni au connecteur [RGB IN] du panneau arrière.
(3) Connecteur VIDEO OUT
• Vers le moniteur d’un téléviseur
(2)
Connecteur RGB IN
• Vers un PC
(1)
Connecteur RGB OUT
• Vers le projecteur
• Vers le moniteur
d’un PC
(5) Connecteur DC IN 12V
• Vers une prise de courant
(4) Connecteur USB
• Vers un PC
Remarque
• Lorsqu'on utilise un PC portatif muni d'une sélection de mode de sortie externe, il
faut régler le côté PC portatif sur le mode de sortie externe après avoir appuyé sur le
bouton de fonctionnement manuel [PC] de cet appareil.
• Lorsque l'état de veille de coupure d'alimentation est appliqué, les images qui ont été
injectées au connecteur [RGB IN] seront délivrées par le connecteur [RGB OUT].
