58
NOMENCLATURE
ET FONCTIONS
Françis
(5)
(6)
(4)
(3)
(2)
(1)

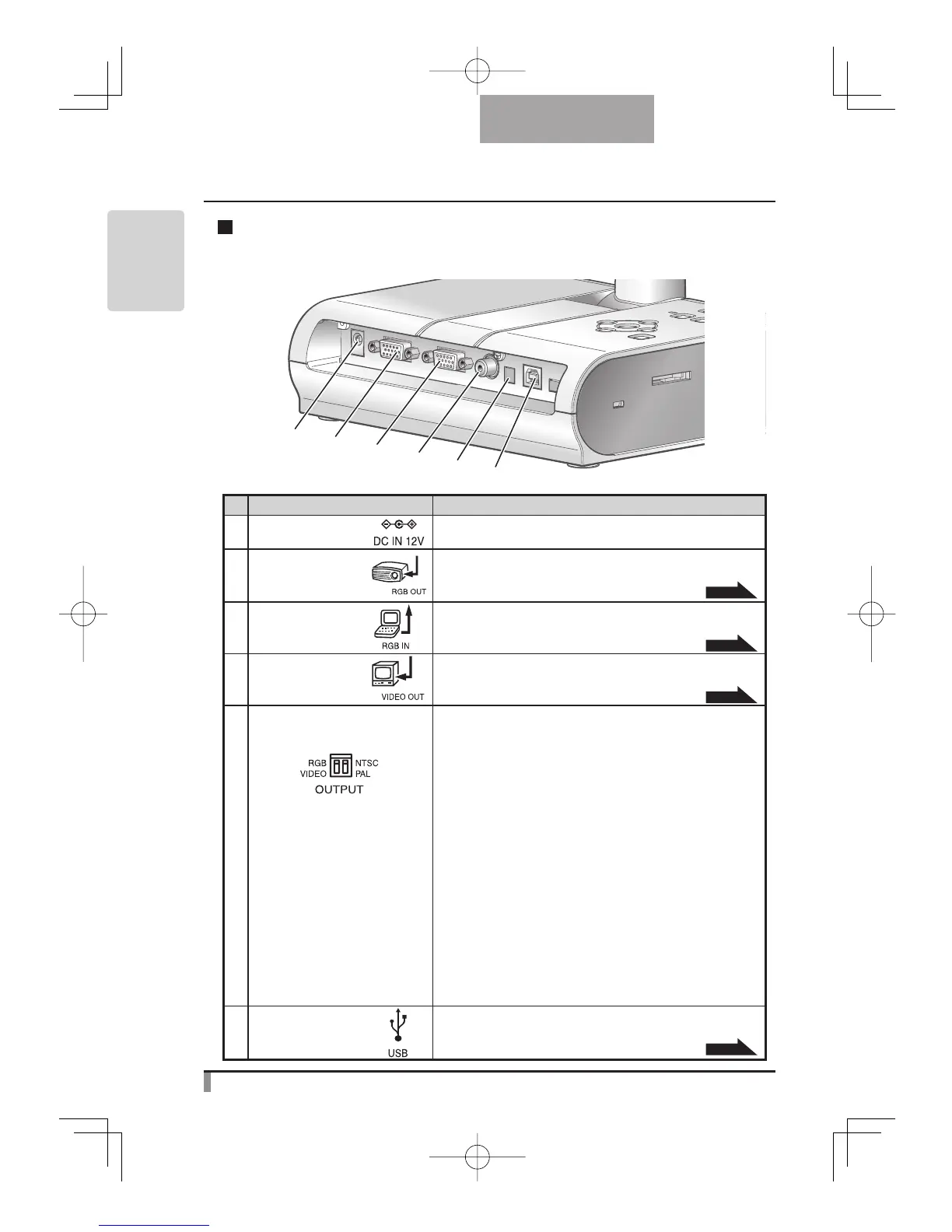

Tableau arrière
Nom Fonction
(1)
ENTREE 12V CC
(fi che d’alimentation)
Fiche pour l’adaptateur CA
(2) RGB OUT
(borne de sortie
de RGB analogique)
Sortie de signaux vidéo analogiques sur le projecteur,
sur le moniteur du PC ou sur tout autre dispositif
d’entrée RGB.
P. 6 6
(3) RGB IN
(borne d’entrée
de RGB analogique)
Pour la sortie de l’image d’entrée sur cette borne,
quand [PC] est sélectionné par le bouton de sélection
d’image.
P. 6 6
(4) VIDEO OUT
(borne de sortie
de vidéo composite)
Sortie d’images d’un connecteur RCA sur un moniteur
du système NTSC/PAL (moniteur TV par exemple)
P. 6 7
(5) SORTIE
(Interrupteur DIP)
Assurer les changements suivants :Left key: Output
terminal
Touche gauche : Connecteur de sortie
Touche droite : Système de sortie vidéo
• S’assurer de mettre l’appareil hors tension lors de
la commutation au niveau de l’interrupteur DIP. Si
l’interrupteur DIP est commuté avec l’interrupteur
principal de l’appareil mis sur ON, l’image de sortie
ne sera pas commutée.
• Sortie des images [RGB OUT] ou des images [VIDEO
OUT]. (La sortie simultanée des images [RGB OUT]
et [VIDEO OUT] n’est pas possible)
• Lorsque la touche gauche est réglée sur [VIDEO],
la sortie de l’image d’entrée de [RGB IN] n’est pas
possible.(impossible de fonctionner le bouton [PC]
sur l'appareil principal.) En outre, la sortie de l’image
ne peut pas être effectuée depuis la prise USB.
• Réglage d'usine assure la touche gauche: RGB et
touche droite : NTSC
(6) USB
(conforme 2.0)
Pour transférer une image ou contrôler le groupe
principal à l’aide du logiciel contenu dans le CD-ROM
de logiciel d’utilité fourni avec le PC branché.
P. 7 7
