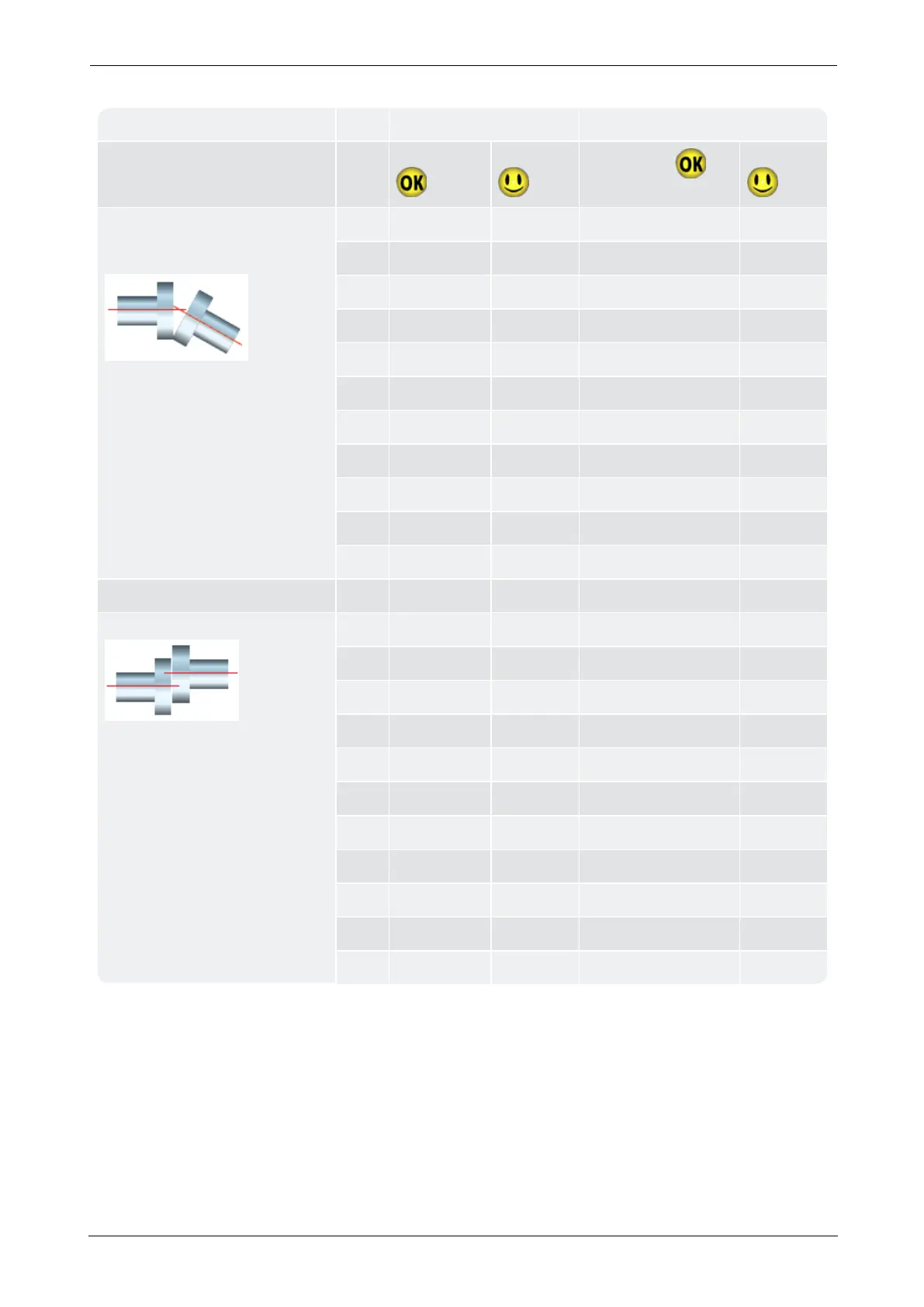

RPM metric (mm) imperial (mils)
Acceptable Excellent Acceptable Excellent
Short flexible couplings
Gap (per 100 mm or 10" dia-
meter)
600 0.15 0.10 14.9 10.0
750 0.12 0.08 12.3 8.2
900 0.10 0.07 10.5 7.0
1000 0.10 0.06 9.6 6.4
1200 0.08 0.05 8.2 5.4
1500 0.07 0.04 6.7 4.5
1800 0.06 0.04 5.7 3.8
3000 0.04 0.02 3.7 2.5
3600 0.03 0.02 3.1 2.1
6000 0.02 0.01 2.0 1.3
7200 0.02 0.01 1.7 1.1
Offset 600 0.23 0.13 9.0 5.1
750 0.18 0.10 7.3 4.1
900 0.16 0.09 6.1 3.4
1000 0.14 0.08 5.5 3.1
1200 0.12 0.07 4.6 2.6
1500 0.09 0.05 3.7 2.1
1800 0.08 0.04 3.1 1.8
3000 0.05 0.03 1.9 1.1
3600 0.04 0.02 1.6 0.9
6000 0.02 0.01 1.0 0.6
7200 0.02 0.01 0.8 0.5
SHAFTALIGNtouch 47
On-board help
