4

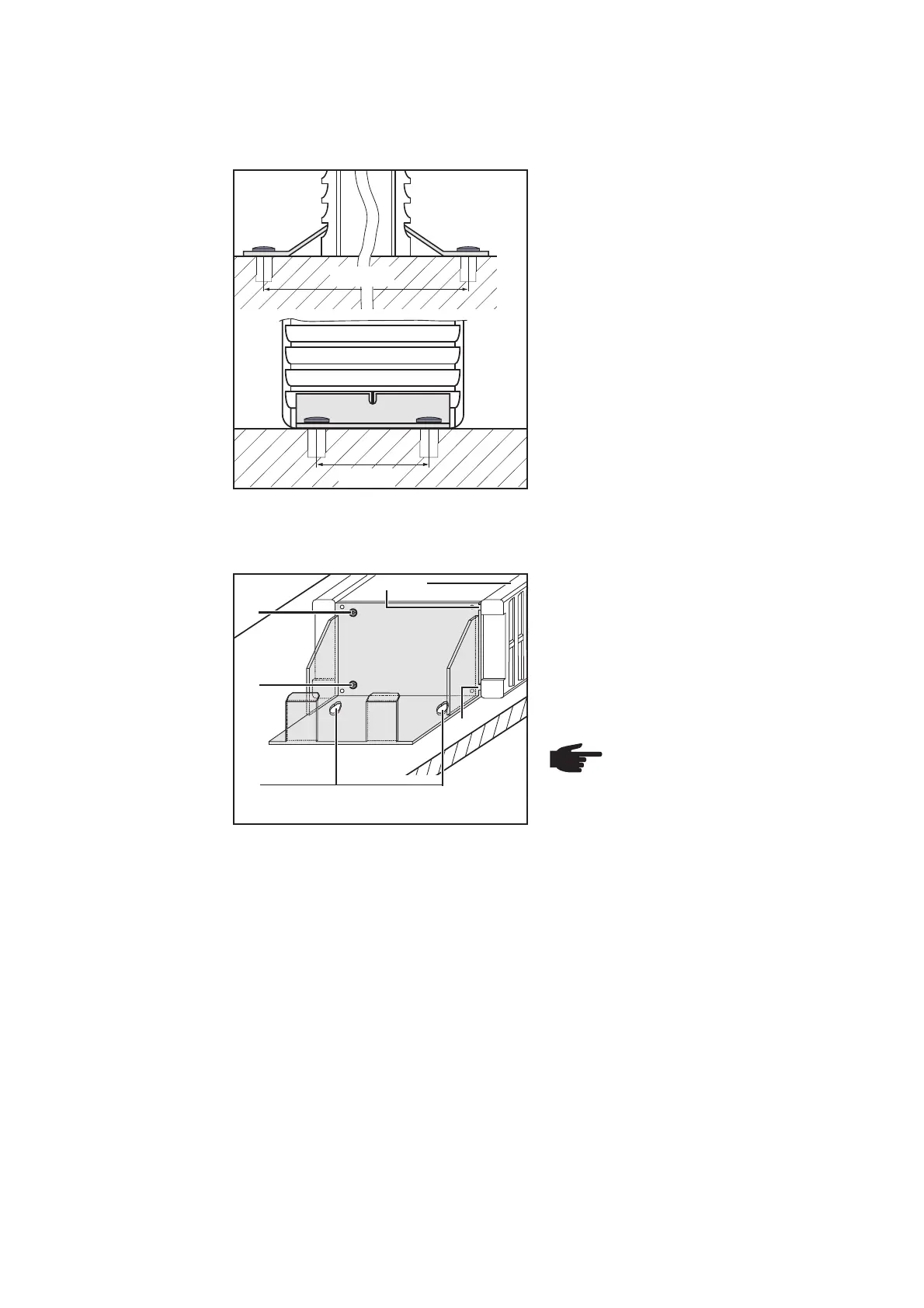

Fig. 1 Golvmontering
370 mm
42 mm
Montera laddaren på väggen med hjälp av
vägghållaren (tillval):
1. Placera laddaren i vägghållaren. Skjut
in fliken (1) på vägghållaren i slitsen
på plastframsidan (2).
2. Fäst laddaren på vägghållaren med
de två medföljande skruvarna (3),
diameter 3,5 x 9,5 mm.
OBS! När du monterar laddaren
på väggen måste du tänka på
dess vikt. Du får bara montera
laddaren på en vägg som tål
detta.
3. Du monterar vägghållaren med hjälp
av de medföljande pluggarna och
skruvarna i urtagen (4).
(3)
(3)
(4)
(2)(1)
(1)
Monteringsmöjligheter
Alternativ vägg-
montering
Montera laddaren med på golvet monte-
ringsvinklarna (tillval):
1. Placera monteringsvinklarna framtill
och baktill på båda sidorna i ladda-
rens ventilationsöppningar.
2. Märk upp monteringshålen på den
avsedda platse. Avstånd enligt bilden.
3. Borra hålen.
4. Använd de skruvar (diameter 5 mm)
som passar för den aktuella monte-
ringsytan när du fäster laddaren.
5. Fäst laddaren med monteringsvinklar-
na och två skruvar i varje på monte-
ringsytan.
Fig. 2 Väggmontering
Alternativ vägg-
montering
