CHAPTER 4: SETPOINTS PROTECTION
850 FEEDER PROTECTION SYSTEM – INSTRUCTION MANUAL 4–181

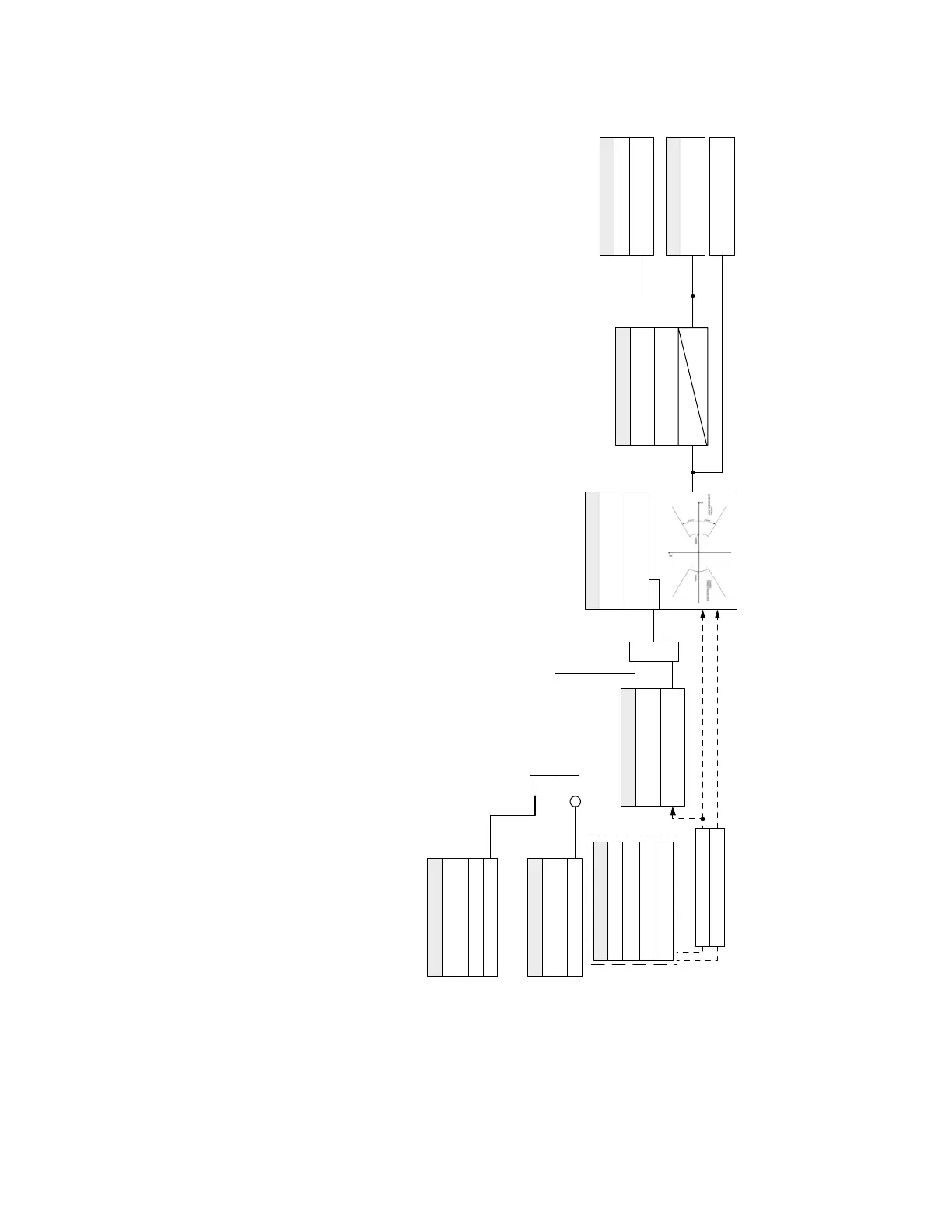

Figure 4-71: Load Encroachment logic diagram
SETPOINTS
Positive seq voltage (V_1)
SETPOINTS
LOAD ENCROACHMENT
FUNCTION:
Disabled
LOAD ENCROACHMENT
REACH:
AND
Positive seq current (I_1)
RUN
SETPOINTS
LOAD ENCROACHMENT
BLOCK:
Off = 0
Enabled
FlexLogic Operands
Load Encro OP
Load Encro PKP
LOAD ENCROACHMENT
ANGLE:
SETPOINT
LOAD ENCROACHMENT
MINIMUM VOLTAGE :
|V_1| > MINIMUM
SETPOINTS
Do Not Operate, Operate
OUTPUT RELAYS 3 to 7
AND
SETPOINTS
LOAD ENCROACHMENT
PICKUP DELAY:
LOAD ENCROACHMENT
DROPOUT DELAY:
t
PKP
t
DPO
SETPOINT
CT INPUT:
- CT Bank 1 J1
850 Only
VT INPUT:
- Ph VT Bank 1 J1
894044A2.cdr
