Generac Power Systems DF Ecology DUST FIGHTER 7500

DF 7500
14
TL099-01-00-15
26-03-2015
21 22 23 24
32 31 30
14. IDENTIFICATION DES COMPOSANTS – CONTROLS DESCRIPTION

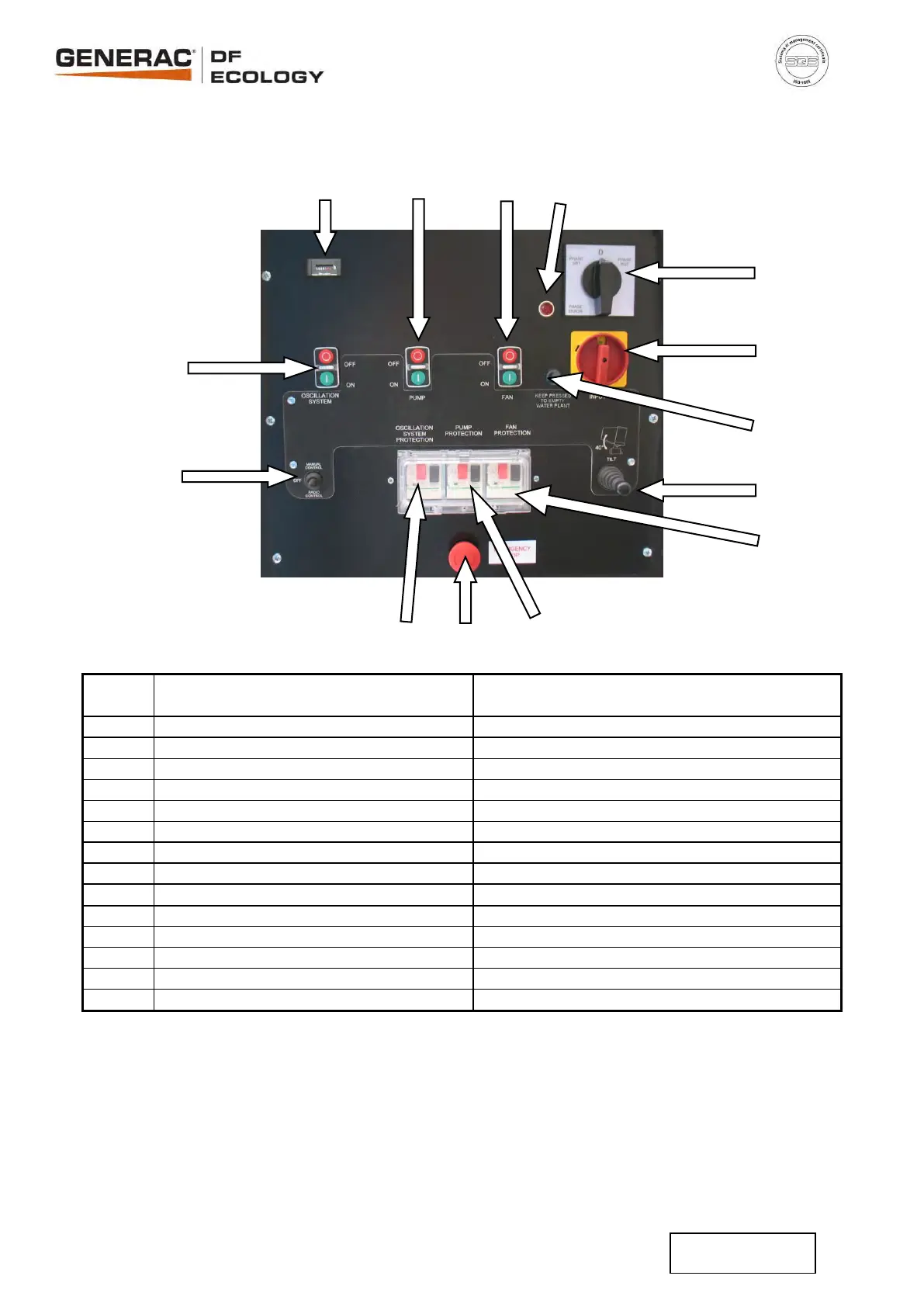

14.1 PANNEAU DE COMMANDES DU BRUMISATEUR - NEBULIZER CONTROL
Pos
Items
Description
Description
19 (**)
Sélecteur radiocommande / contrôle manuel
Radio control / Manual control switch
20 (*)
Interrupteur de l’oscillateur
Oscillation system switch
21
Compteur horaire
Hour meter
22
Interrupteur de la pompe à eau
Water pump switch
23
Interrupteur du ventilateur
Fan switch
24
Lampe de signalisation erreur de phase
Phase controller error lamp
25
Interrupteur contrôle de phase
Phase controller switch
26
Interrupteur d’alimentation générale
Input switch
27 (*)
Bouton pour vider le circuit d'eau
Button emptying water circuit
28 (**)
Levier pour hausse du canon
Lever for tilting
29
Disjoncteur du moteur du ventilateur
Fan motor protection circuit breaker
30
Disjoncteur du moteur de la pompe
Water pump motor protection circuit breaker
31
Bouton d'arrêt d'urgence
Emergency stop button
32 (*)
Disjoncteur du moteur d’oscillation
Oscillation system motor protection circuit breaker
(*)Sur demande – On request
Détails pour pivotement automatique - For automatic oscillation sytem and manual tilting
(**) Su richiesta – On request
Détails de l’oscillation automatique avec hausse électrique - For automatic oscillation system and electrical
tilting
25
26
27
28
29
20
19
