DF 7500

TL099-01-00-15

26-03-2015

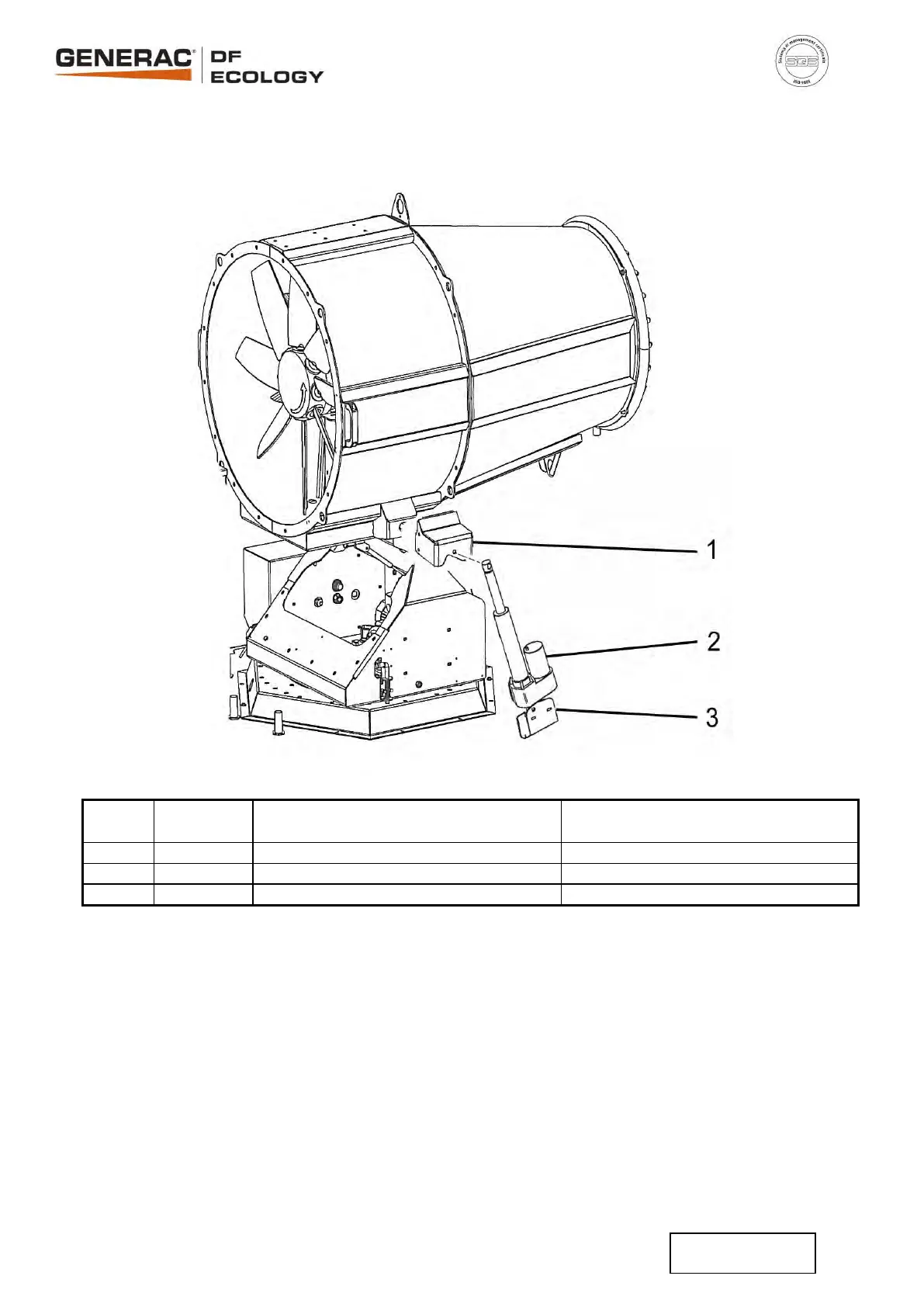

19.4 ACTIONNEUR ELECTRIQUE – ELECTRIC ACTUATOR

Pos

Items

Code

Description

Denomination

11152-11

Support supérieur de l’actionneur

Actuator upper support

12551

Actionneur électrique 24V course 135

24 V electric attuator

11152-12

Support inférieur de l’actionneur

Actuator lower support
