MDE-LEDInetworkITS-server-4078V1.3

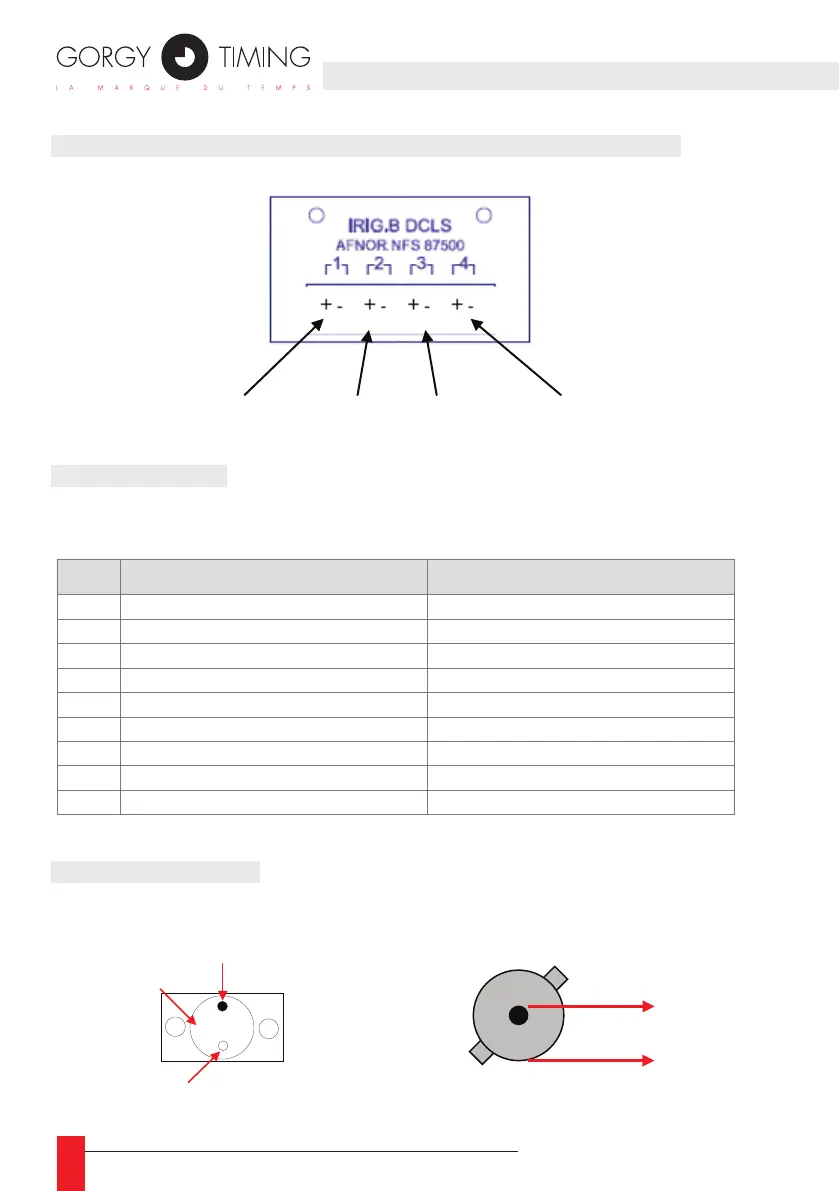

ANNEXE B – FORMAT DU CODE DE SORTIE



7. SORTIE ASCII

Le brochage du connecteur DB9 permet de sortir 4 lignes ASCII indépendantes :

RS232 RS485 / RS422

1 TX4 TX4-

2 GND TX1+

3 TX1 TX1-

4 GND TX4+

5 GND TX3+

6 TX3 TX3-

7 TX2 TX2-

8 GND TX2+

9 N.C. N.C.

8. SORTIES SMPTE

    

Sortie 1 Sortie 2 Sortie 3 Sortie 4

Blackburst

GND

1 GND

2 Chaud

3 Froid
