Gorgy Timing LEDI NETWORK iTS - Modification du Signal de Sortie Sur Les Cartes Top Et IRIG-B DCLS

52
MDE-LEDInetworkITS-server-4078V1.3

Les cartes de sorties Tops et AFNOR NFS87500/IRI-B DCLS peuvent fournir plusieurs
formats de signal :
► TTL
► TTL Différentiel (RS422)
► Phototransistors ou relais statiques, dépend du type de carte.

Pour chaque sortie

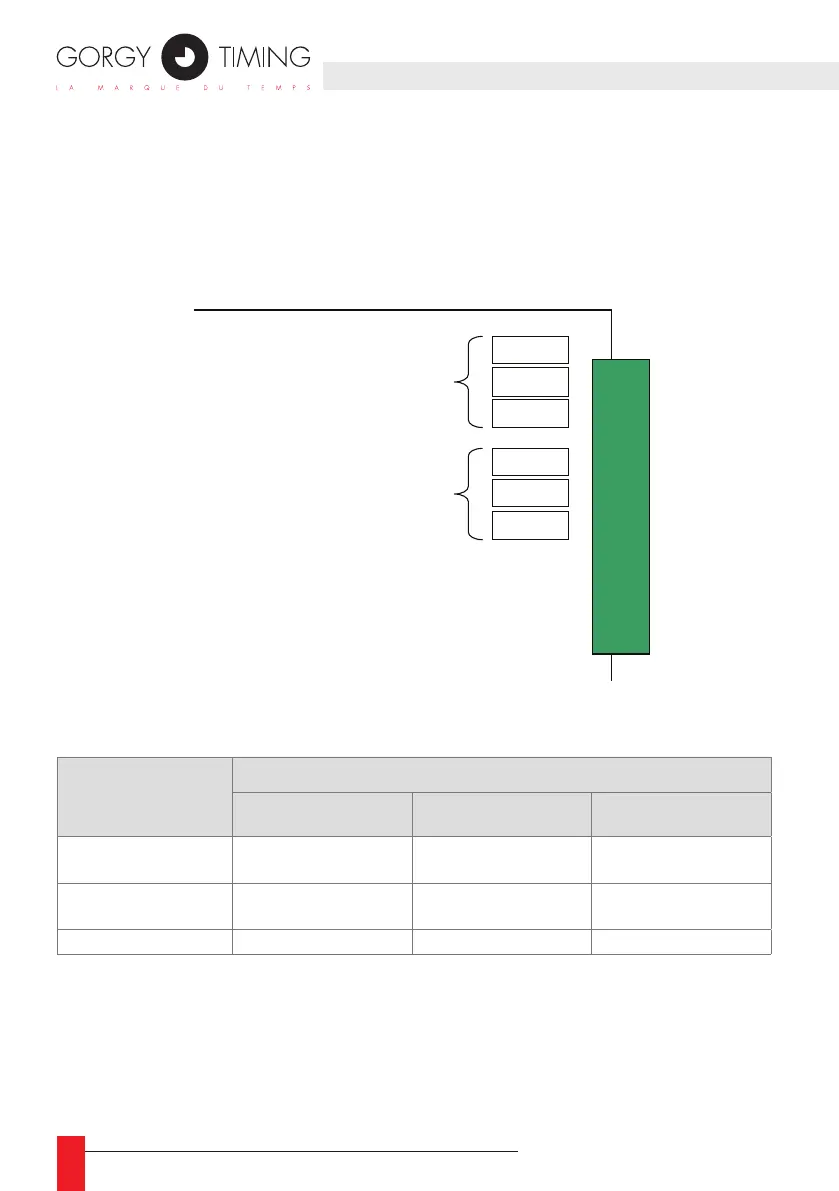

Switch 1 Switch 2 Switch 3
Phototransistor ou
relais statique
ON (à droite) ON (à droite) ON (à droite)
RS422 / Différentiel
TTL
ON (à droite) OFF (à gauche) OFF (à gauche)
TTL OFF (à gauche) OFF (à gauche) OFF (à gauche)
SW1
SW2
SW3
SW1
SW2
SW3
.
.
.
Sortie 4
Sortie 3
OFF ON
ANNEXE D – MAINTENANCE
