3. VÉRIFICATION DES SWITCHS DES CARTES DE SORTIE
3.1. Switchs d’adresse

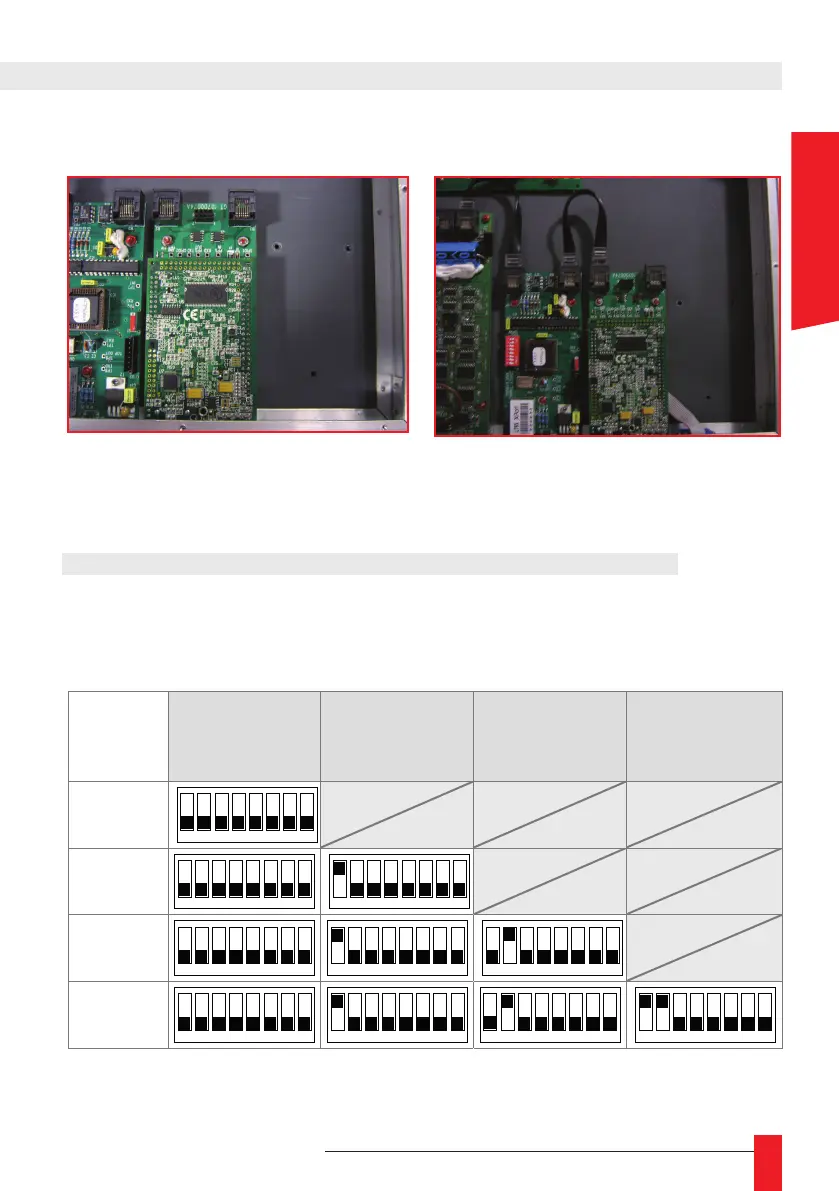

Si vous avez besoin de rajouter une carte de sortie ou si une sortie semble être en
défaut (elle n’apparaît pas dans la page WEB), ouvrez le produit et vériez la congu-
ration des switchs sur les cartes :
Sortie 1

-

Sortie 2 Sortie 3
Sortie 4

-

1 sortie
1 2 3 4 5 6 7 8
2 sorties
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
3 sorties
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
4 sorties
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
Positionner le 8ème switch d’une carte à 1, vous permet de la tester en forçant la carte
qui génére le signal. Ne oublier pas de le remettre sur 0 après le test !
