4. MODIFICATION DU FORMAT DU SIGNAL D’ENTRÉE
DES CARTES TOP IRIG-B DCLS

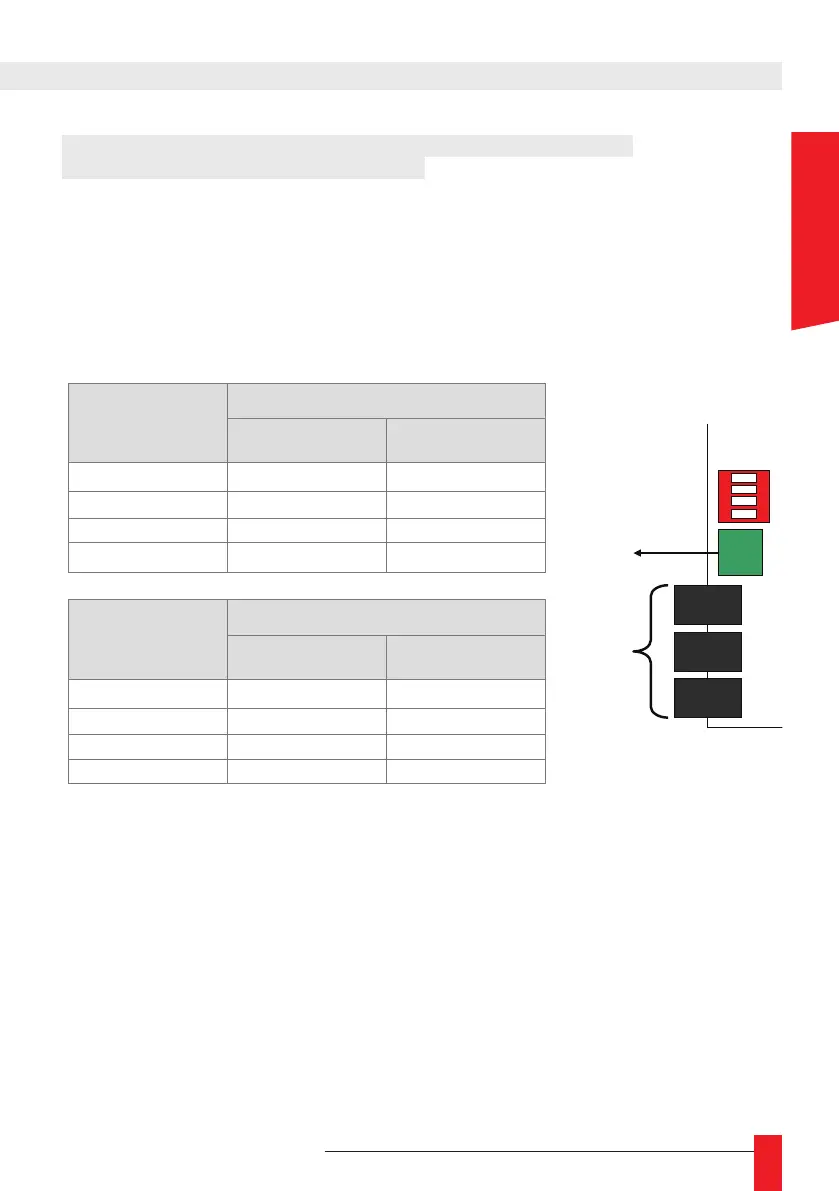

La LEDI Network DCLS et la LEDI Network ITS (avec l’option AFNOR NFS87500/IRIG-
B) peuvent accepter plusieurs sortes de signaux d’entrée AFNOR NFS87500/IRIG-B, qui
dépendent de la conguration des switchs sur la carte principale.

TYPE DE CODE HORAIRE:
Code d’entrée
Entrée 1
Switch 1 Switch 2
IEEE1344 OFF (à gauche) OFF (à gauche)
IEEE1344 ON (à droite) OFF (à gauche)
IRIG-B OFF (à gauche) ON (Right)
AFNOR ON (à droite) ON (à droite)
Code d’entrée
Entrée 2
Switch 3 Switch 4
IEEE1344 OFF (à gauche) OFF (à gauche)
IEEE1344 ON (à droite) OFF (à gauche)
IRIG-B OFF (à gauche) ON (à droite)
AFNOR ON (à droite) ON (à droite)
A la
batterie
Aux
cartes
1
2
3
4
OFF ON
