Knivsliper MS 100
Konstruksjon og funksjon
14 10.03.2009
4 Konstruksjon og funksjon
Pos: 4.3 /KN2006- SM/Aufbau un d Funktion/002 1.1 Übersicht_Tit el @ 9\mod _1144046023 684_1.doc @ 844 32

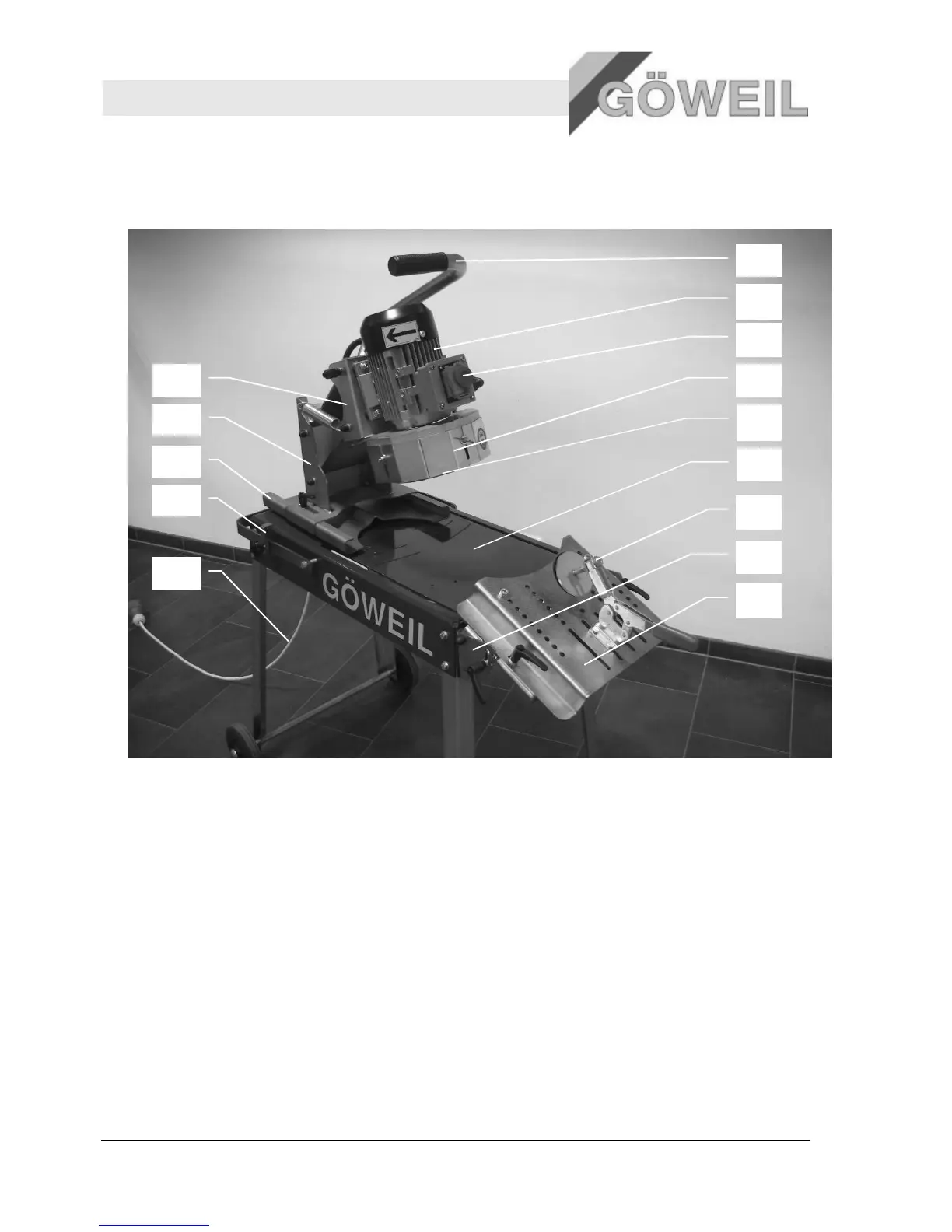

4.1 Oversikt
Pos: 4.4 /KN2006- Projekte/NSD Lift AG/Aufbau und Funktio n/1.1 Übersicht --> N SD Comf ort @ 45\mod_118 7697585102_ 1.doc @ 5660 22
1 Betjeningsspak
2 Elektromotor
3 På - Av bryter med NØD-AV
4 Skvettskjerm (justerbar)
5 Koppslipeskive
6 Slipebord
7 Spennmekanisme
8 Lineærslipeenhet (tilleggsutstyr)
9 Justeringsplate
10 Motoropptak
11 Festemetallplate
12 Rotasjonsenhet
13 Dreiebegrenser
14 Tilkoblingskabel
4.2 Kortbeskrivelse
Knivsliperen er utelukkende bestemt for å slipe konkave buekniver, med tilleggsutstyret
"lineærslipeenhet" også for rette kniver, på landbrukspresser og lastevogner.
Kniven legges på justeringsplaten og festes med spennmekanismen. Deretter må slipeenheten
innstilles slik på dreieplaten at kniven kan slipes med den tilsvarende radiusen. Når alt dette er
gjort kan kniven slipes.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
