Structure et fonction
10.03.2009 15
4.3 Connexions
4.3.1 Connexions électriques
L'affûteur de couteau est livré sans fiche secteur. Le raccordement électrique se fait donc selon le pays
par un électricien. Il faut absolument veiller au sens de rotation du moteur ! Brancher la fiche selon le
plan des connexions joint !

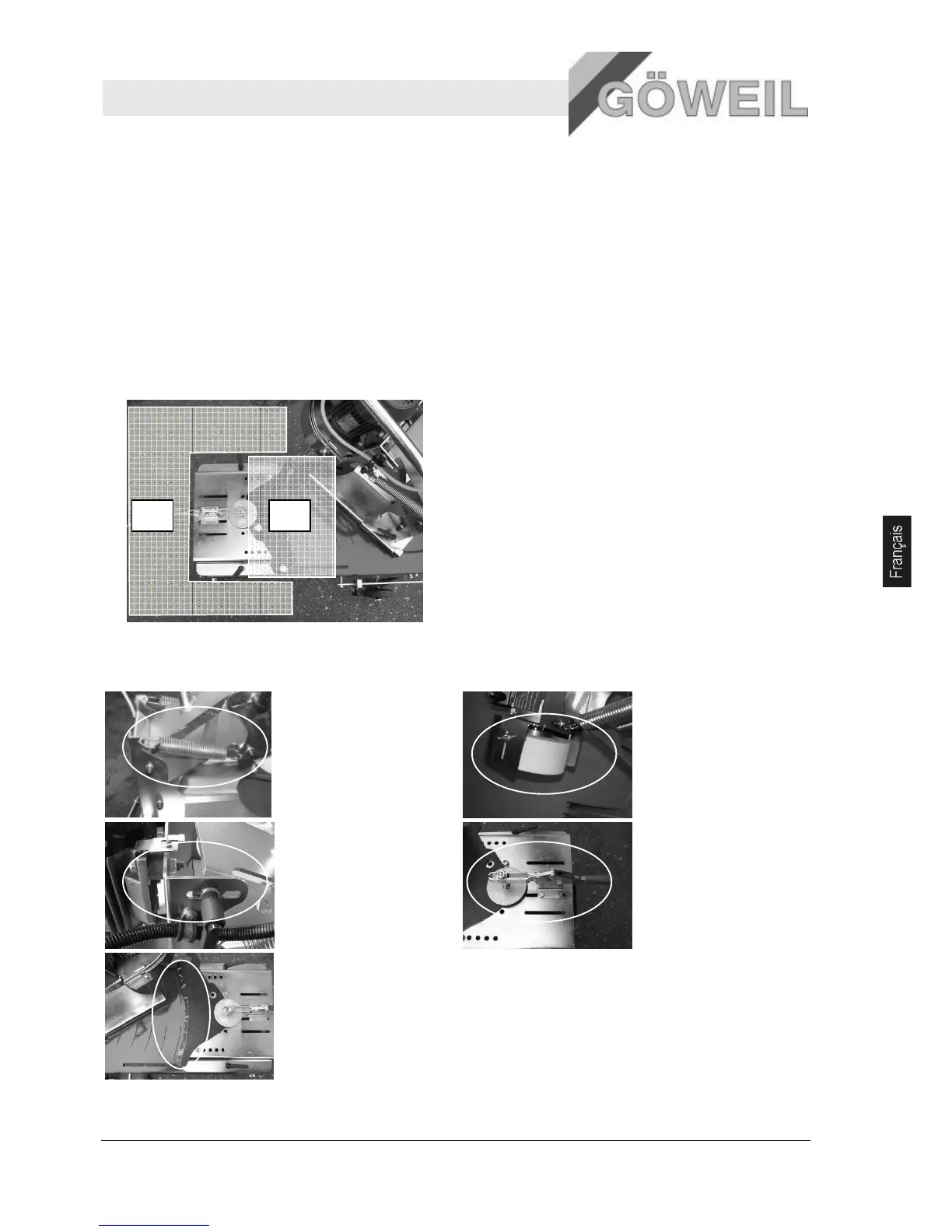

4.4 Périmètres de travail et de danger
4.4.1 Périmètres de travail
1. Périmètre devant la machine
2. Zone d'affûtage
4.4.2 Périmètres de danger
1. Mécanisme à levier
pour lever et
abaisser le support
du moteur
2. Meule-
boisseau
3. Mécanisme pour
régler l'angle
d'affûtage
4. Dispositif de
serrage des
couteaux
5. Point d'affûtage
