GOWEIL MS 100 - Innstilling Av Slipevinkel; Innstilling Av Dreiebegrenseren

10.03.2009
6.6

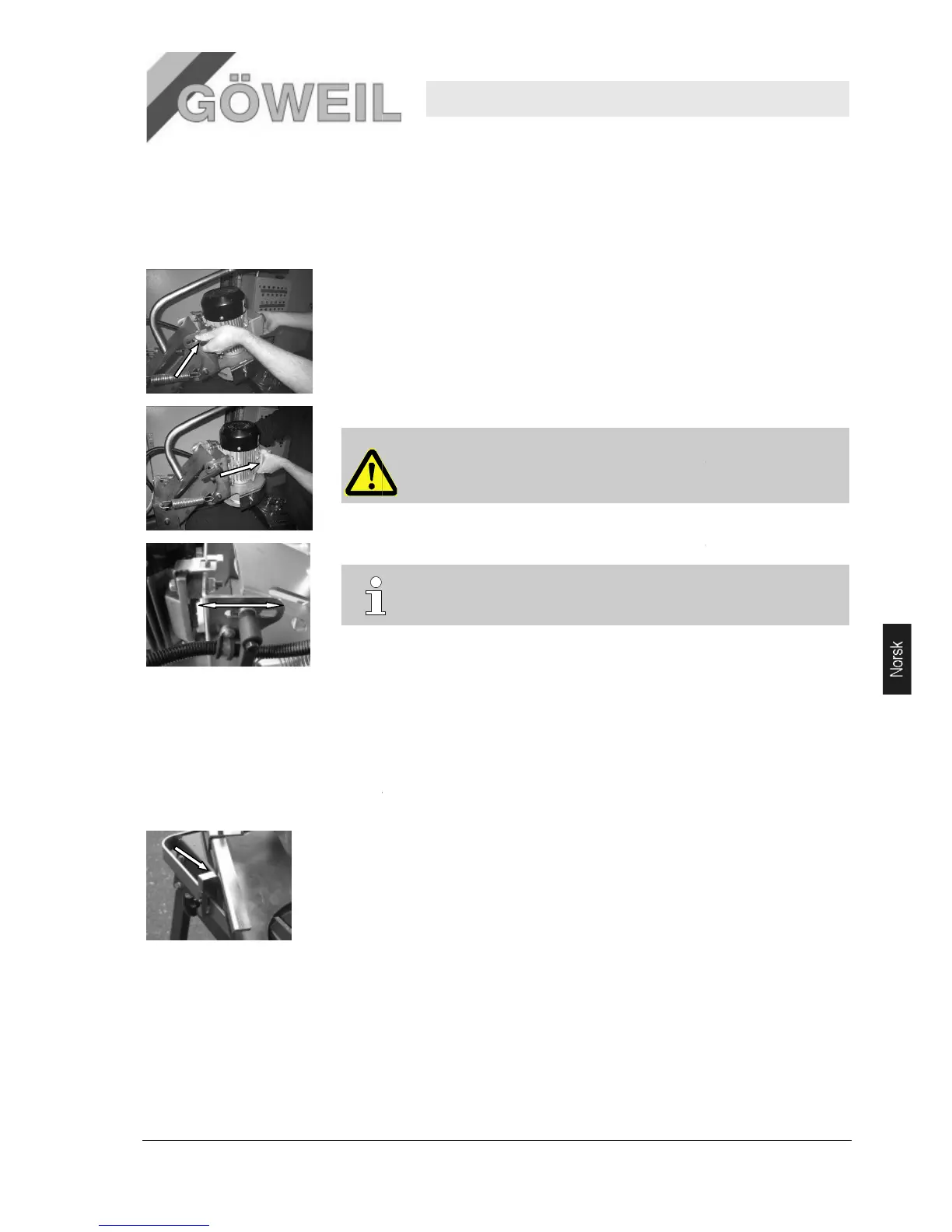

Innstilling av slipevinkel
Pos: 7.18 /KN2006-SM /Bedienung/0 07 1.1 Stillsetze n im Notfall --> A nlage und grösser e Maschine @ 9\mod_11444 32835796_1.doc @ 86788
Fordi slipevinkelen er forskjellig avhengig av knivtypen, må slipevinkelen kunne justeres.
Følgende trinn er nødvendige:
.
riktig måte, og at den ligger tett inntil stoppskruene.
1.
Klemmbøylen løsnes på en side.
2.
Hold elektromotoren med en hånd og løsne den andre klemmbøylen.
3.
Foreta en innstilling av slipevinkelen og skru begge klemmbøylene fast igjen.
6.7 Innstilling
av dreiebegrenseren
Pos: 7.18 /KN2006-SM /Bedienung/0 07 1.1 Stillsetze n im Notfall --> A nlage und grösser e Maschine @ 9\mod_11444 32835796_1.doc @ 86788
Dreiebegrenseren (stoppeskruen) skal innstilles slik at koppslipeskiven forblir innenfor slipeflaten og
ikke sliper kanten på starten eller på enden av kniven.
Tilpasningen kan gjøres individuelt.
1.
Løsne skruen med stjernespor
2.
Foreta innstillingen.
3.
Skru fast skruen med stjernespor igjen.
Innstilling av slipevinkel
Fordi slipevinkelen er forskjellig avhengig av knivtypen, må slipevinkelen kunne justeres.
Følgende trinn er nødvendige:
I tillegg må det sørges for at buekniven med
horisontalspennmekanismen klemmes på
riktig måte, og at den ligger tett inntil stoppskruene.
Klemmbøylen løsnes på en side.
Hold elektromotoren med en hånd og løsne den andre klemmbøylen.
FORSIKTIG!
Når den andre klemmbøylen åpnes holdes
elektromotoren kun på
forsiden – på baksiden er det SKADERISIKO!!
Foreta en innstilling av slipevinkelen og skru begge klemmbøylene fast igjen.
TIPS!
Med en ny kniv blir det mye lettere å innstille den riktige slipevinkelen.
av dreiebegrenseren
Dreiebegrenseren (stoppeskruen) skal innstilles slik at koppslipeskiven forblir innenfor slipeflaten og
ikke sliper kanten på starten eller på enden av kniven.
Tilpasningen kan gjøres individuelt.
Løsne skruen med stjernespor
.
Foreta innstillingen.
Skru fast skruen med stjernespor igjen.
Knivsliper MS 100
Betjening
21
Fordi slipevinkelen er forskjellig avhengig av knivtypen, må slipevinkelen kunne justeres.
horisontalspennmekanismen klemmes på
Hold elektromotoren med en hånd og løsne den andre klemmbøylen.
elektromotoren kun på
Foreta en innstilling av slipevinkelen og skru begge klemmbøylene fast igjen.
Med en ny kniv blir det mye lettere å innstille den riktige slipevinkelen.
Dreiebegrenseren (stoppeskruen) skal innstilles slik at koppslipeskiven forblir innenfor slipeflaten og
