Affûteur MS 100
Structure et fonction
14 10.03.2009
4 Structure et fonction
Pos: 4.3 /KN2006- SM/Aufbau un d Funktion/002 1.1 Übersicht_Tit el @ 9\mod _1144046023 684_1.doc @ 844 32

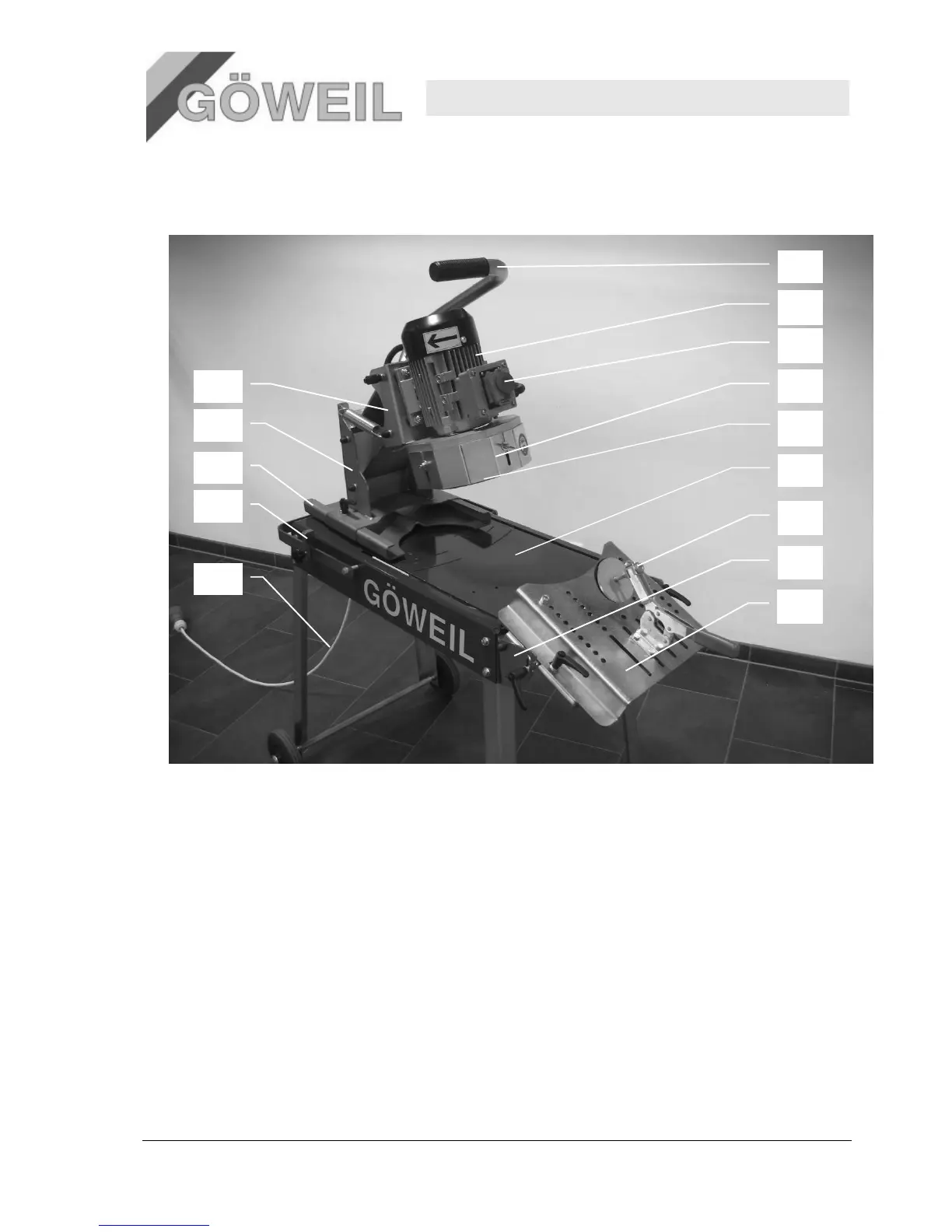

4.1 Aperçu
Pos: 4.4 /KN2006- Projekte/NSD Lift AG/Aufbau und Funktio n/1.1 Übersicht --> N SD Comf ort @ 45\mod_118 7697585102_ 1.doc @ 5660 22
1 Poignée de commande
2 Electromoteur
3 Interrupteur Marche/Arrêt avec ARRET D'URGENCE
4 Tôle de protection (réglable)
5 Meule-boisseau
6 Etabli d'affûtage
7 Dispositif de serrage
8 Unité d'affûtage linéaire (option)
9 Tôle de réglage
10 Support du moteur
11 Tôle de retenue
12 Unité de rotation
13 Limiteur de rotation
14 Câble de connexion
4.2 Description brève
L'affûteur est destiné exclusivement à l'affûtage de couteaux concaves courbés, doté de
l'équipement en option « unité d'affûtage linéaire » également pour les couteaux droits des
presses et chargeuses agricoles.
Le couteau est posé sur la tôle de réglage et fixé avec le dispositif de serrage. Il faut ensuite
régler l'unité d'affûtage sur la tôle rotative de façon que le couteau puisse être affûté au rayon
correspondant. Une fois ceci achevé, on peut commencer à affûter le couteau.
