4.1 Übersicht
Pos: 4.4 /KN2006- Projekte/NSD Lift AG/Aufbau und Funktio n/1.1 Übersicht --> N SD Comf ort @ 45\mod_118 7697585102_ 1.doc @ 5660 22

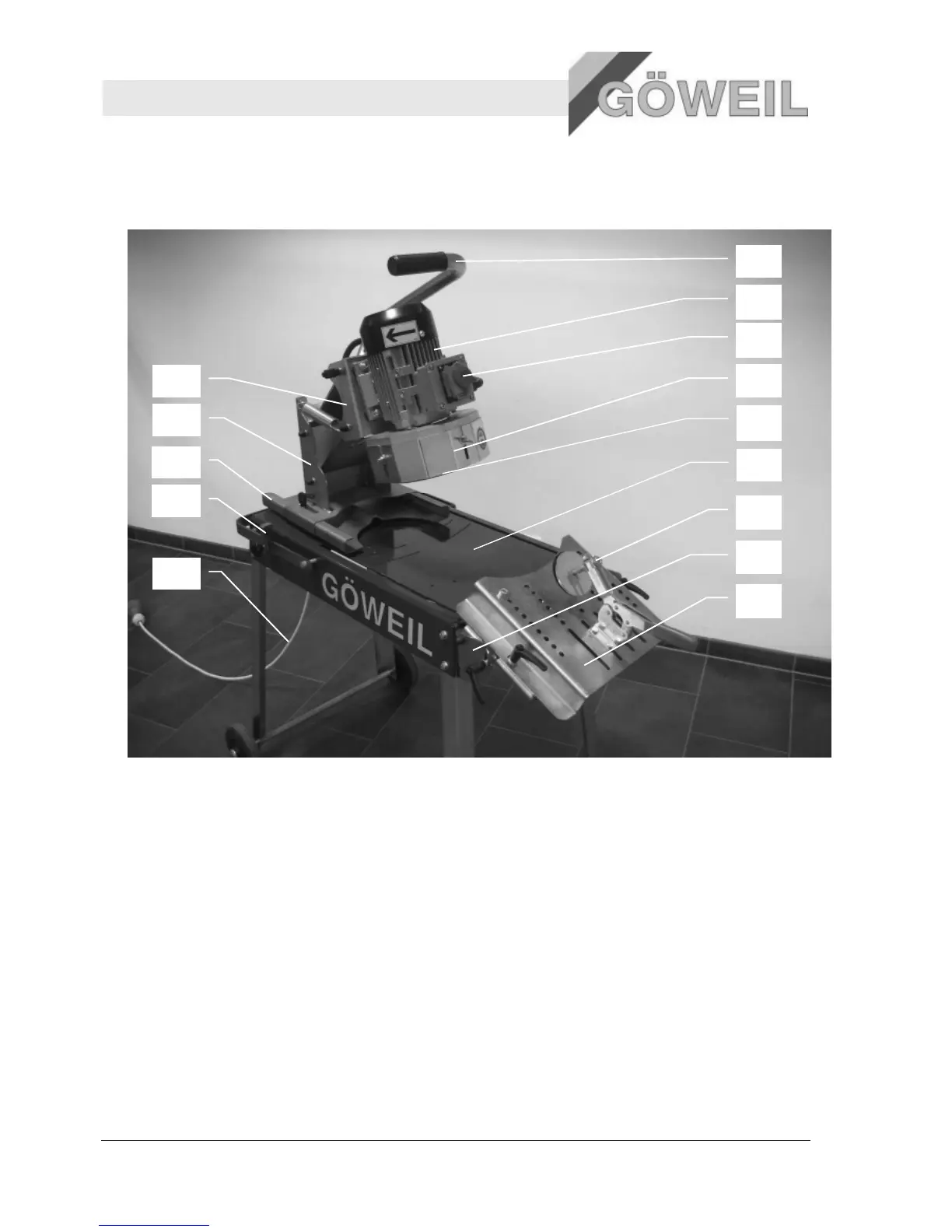

1 Bediengriff
2 Elektromotor
3 Ein – Aus Schalter mit NOT-AUS
4 Schutzblech (verstellbar)
5 Topfschleifscheibe
6 Schleiftisch
7 Spannvorrichtung
8 Linearschleifeinheit (Zusatzausrüstung)
9 Verstellblech
10 Motoraufnahme
11 Halteblech
12 Dreheinheit
13 Drehbegrenzer
14 Anschlusskabel
4.2 Kurzbeschreibung
Der Messerschleifer ist ausschließlich für das Schleifen von konkaven Bogenmessern, mit der
Zusatzausrüstung „Linearschleifeinheit“ auch für gerade Messer von landwirtschaftlichen
Pressen und Ladewagen bestimmt.
Das Messer wird auf das Verstellblech aufgelegt und mit der Spannvorrichtung befestigt. Dann
muss die Schleifeinheit auf dem Drehblech so eingestellt werden, dass man das Messer mit
dem entsprechenden Radius schleifen kann. Wenn dies alles erfolgt ist, kann das Messer
geschliffen werden.
