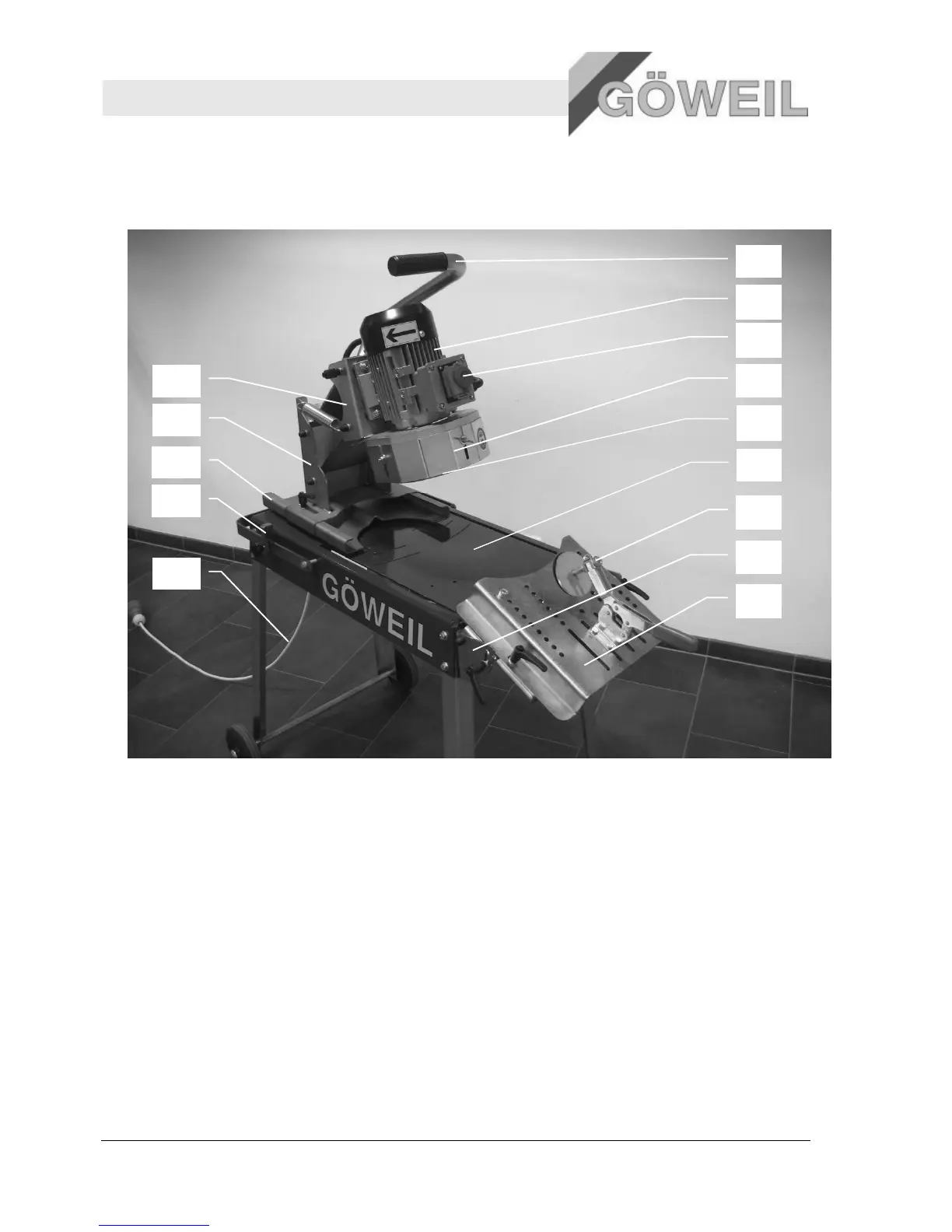

4.1 Visión de conjunto
Pos: 4.4 /KN2006- Projekte/NSD Lift AG/Aufbau und Funktio n/1.1 Übersicht --> N SD Comf ort @ 45\mod_118 7697585102_ 1.doc @ 5660 22
1 Palanca de control
2 Motor eléctrico
3 Interruptor ON/OFF con PARADA DE EMERGENCIA
4 Chapa protectora (ajustable)
5 Muela de taza
6 Mesa de afilado
7 Dispositivo tensor
8 Unidad de afilado lineal (equipamiento adicional)
9 Chapa de ajuste
10 Alojamiento del motor
11 Chapa de sujeción
12 Unidad de giro
13 Limitador de giro
14 Cable de conexión
4.2 Descripción breve
La afiladora de cuchillas se destina exclusivamente al afilado de cuchillas curvas cóncavas, con
el equipamiento adicional "Unidad de afilado lineal" también para cuchillas rectas de prensas y
recogedoras-cargadoras agrícolas.
La cuchilla se coloca sobre la chapa de ajuste y se sujeta con el dispositivo tensor. Después
debe ajustarse la unidad de afilado sobre la chapa de giro de tal forma, que puede afilarse la
cuchilla con el radio correspondiente. Después de haber conseguido lo anterior, puede afilarse
la cuchilla.
