4 Uppbyggnad och funktion
Pos: 4.3 /KN2006- SM/Aufbau un d Funktion/002 1.1 Übersicht_Tit el @ 9\mod _1144046023 684_1.doc @ 844 32
4.1 Översikt
Pos: 4.4 /KN2006- Projekte/NSD Lift AG/Aufbau und Funktio n/1.1 Übersicht --> N SD Comf ort @ 45\mod_118 7697585102_ 1.doc @ 5660 22

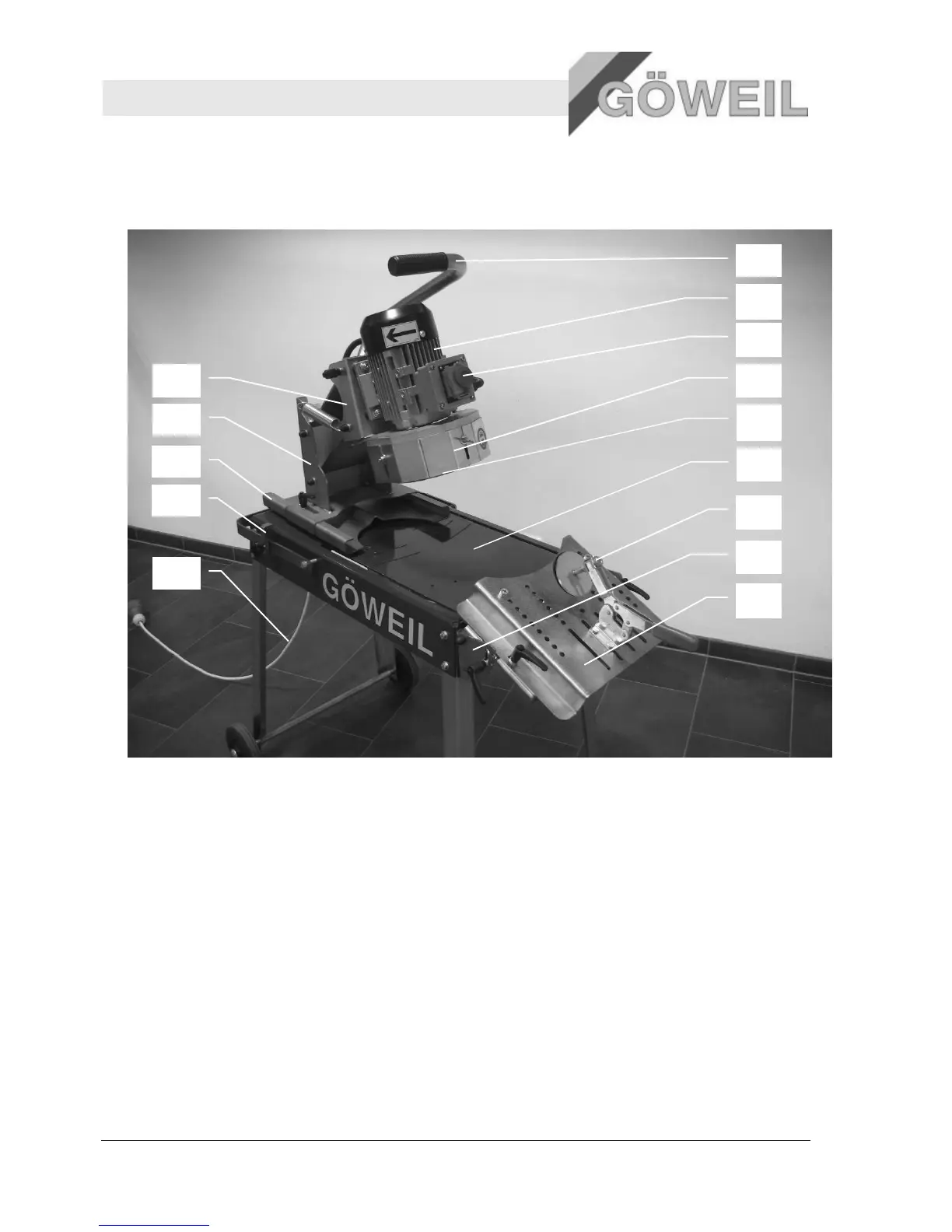

1 Manöverhandtag
2 Elektrisk motor
3 Brytare TILL - FRÅN med NÖD - FRÅN-funktion
4 skyddsplåt (justerbar)
5 slipskål
6 slipbord
7 spännanordning
8 Linjär slipanordning (extra utrustning)
9 justeringsplåt
10 motorhylla
11 fästplåt
12 vridanordning
13 vridbegränsare
14 anslutningskabel
4.2 Kort beskrivning
Knivslipmaskinen är uteslutande avsedd för slipning av konkava bågknivar, med
tilläggsutrustningen "linjär slipanordning" även för raka knivar för jordbrukspressar och
lastvagnar.
Kniven placeras på justeringsplåten och låses med spännanordningen. Därefter måste
slipanordningen på vridplåten ställas in så, att kniven kan slipas med motsvarande radie. När så
har skett, kan kniven slipas.
