Grundfos ALPHA1 model B - Page 88

Italiano (IT)
88
9.2 Dimensioni
Disegni dimensionali e tabella delle dimensioni.

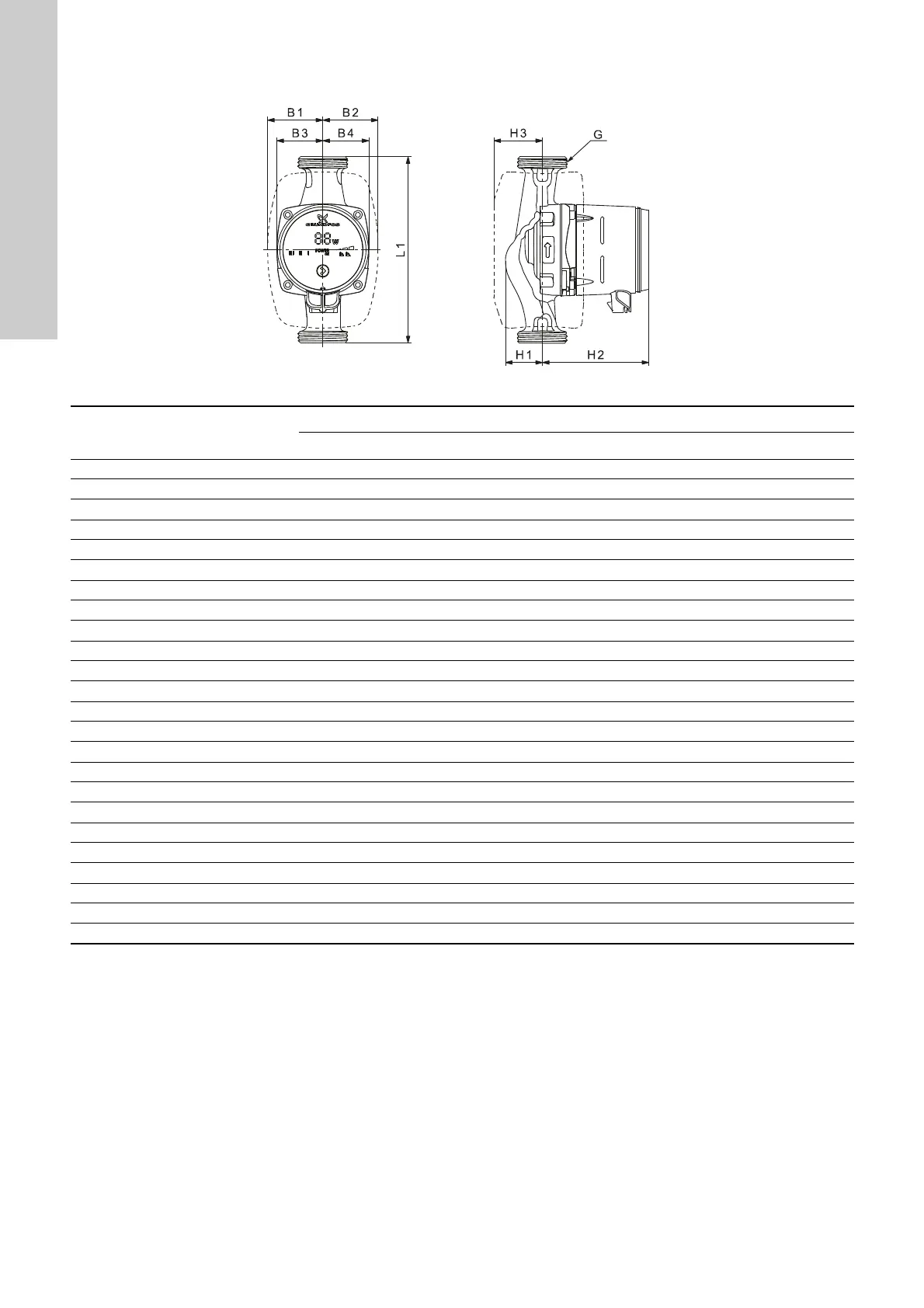

Fig. 25 Modello ALPHA1 B
* Non disponibile in tutti i Paesi.
TM07 0102 4217
Mod. pompa
Dimensioni
L1 B1 B2 B3 B4 H1 H2 H3 G
ALPHA1 15-40 130 54 54 44 44 36 104 47 G1
ALPHA1 15-50* 130 54 54 44 44 36 104 47 G1
ALPHA1 15-60 130 54 54 44 44 36 104 47 G1
ALPHA1 15-80 130 54 54 44 44 36 104 47 G1
ALPHA1 25-40 130 54 54 44 44 36 104 47 G1 1/2
ALPHA1 25-40 N 130 54 54 44 44 37 104 47 G1 1/2
ALPHA1 25-40 180 54 54 44 44 36 104 47 G1 1/2
ALPHA1 25-40 N 180 54 54 44 44 37 104 47 G1 1/2
ALPHA1 25-50* 130 54 54 44 44 36 104 47 G1 1/2
ALPHA1 25-50 N* 130 54 54 44 44 37 104 47 G1 1/2
ALPHA1 25-50* 180 54 54 44 44 36 104 47 G1 1/2
ALPHA1 25-50 N* 180 54 54 44 44 37 104 47 G1 1/2
ALPHA1 25-60 130 54 54 44 44 36 104 47 G1 1/2
ALPHA1 25-60 N 130 54 54 44 44 37 104 47 G1 1/2
ALPHA1 25-60 180 54 54 44 44 36 104 47 G1 1/2
ALPHA1 25-60 N 180 54 54 44 44 37 104 47 G1 1/2
ALPHA1 25-80 130 54 54 44 44 36 104 47 G1 1/2
ALPHA1 25-80 N* 130 54 54 44 44 37 104 47 G1 1/2
ALPHA1 25-80 180 54 54 44 44 36 104 47 G1 1/2
ALPHA1 25-80 N* 180 54 54 44 44 37 104 47 G1 1/2
ALPHA1 32-40 180 54 54 44 44 36 104 47 G2
ALPHA1 32-50* 180 54 54 44 44 36 104 47 G2
ALPHA1 32-60 180 54 54 44 44 36 104 47 G2
ALPHA1 32-80 180 54 54 44 44 36 104 47 G2
