Italiano (IT)
89
10. Curve di prestazione
10.1 Guida alle curve di prestazione
Ogni impostazione della pompa presenta una propria curva di
prestazione.
Ad ogni curva di prestazione appartiene una curva di potenza,
P1. La curva di potenza indica l'assorbimento di potenza della
pompa in Watt, in corrispondenza di una determinata curva di
prestazione.
Il valore di P1 corrisponde al valore che può essere letto sul
display della pompa. Vedi fig. 26.

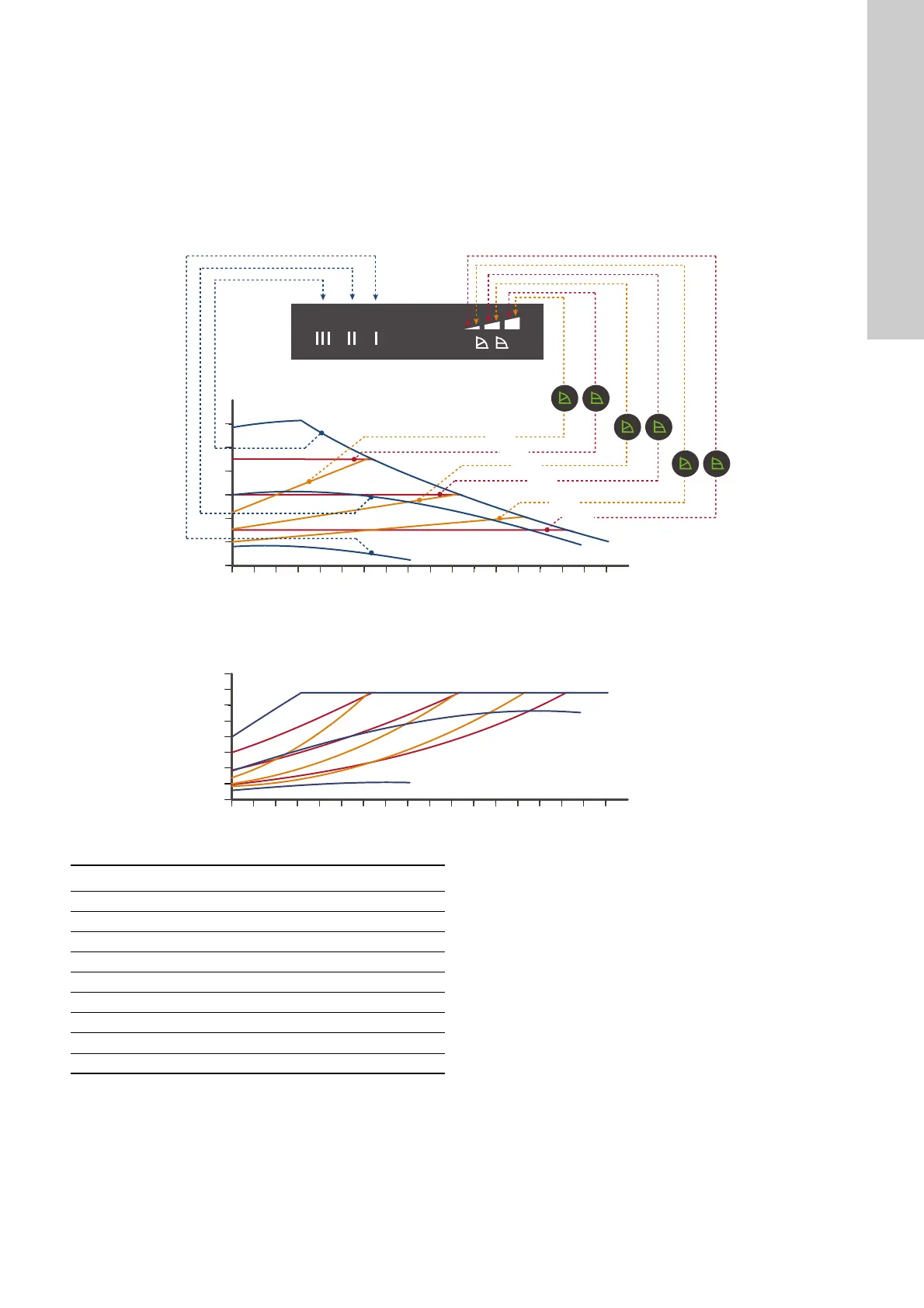

Fig. 26 Curve di prestazione rispetto all'impostazione della pompa
Per ulteriori informazioni sulle impostazioni della pompa, vedi
questa sezione: 7. Funzioni di regolazione
10.2 Condizioni delle curve
Le seguenti linee guida si riferiscono alle curve delle prestazioni
riportate nelle pagine seguenti:
• Liquido di prova: acqua disaerata.
• Le curve si riferiscono ad una densità di 983,2 kg/m
3
e ad una
temperatura del liquido di 60 °C.
• Tutte le curve indicano valori medi e non devono essere utiliz-
zate come curve garantite. Se è richiesta una prestazione
minima specifica, sarà necessario effettuare misurazioni indi-
viduali.
• Le curve per le velocità I, II e III sono contrassegnate.
• Le curve si riferiscono ad una viscosità cinematica di 0,474
mm
2
/s (0,474 cSt).
• Le curve vengono ottenute secondo la norma EN 16297.
TM07 0037 3917
III
II
I
Q
P1
H
III
II
I
PP3
CP3
CP2
PP1
CP1
PP2
Q
Impostazione Curva della pompa
PP1 Curva a pressione proporzionale più bassa
PP2 Curva a pressione proporzionale intermedia
PP3 Curva a pressione proporzionale più alta
CP1 Curva a pressione costante più bassa
CP2 Curva a pressione costante intermedia
CP3 Curva a pressione costante più alta
III Curva costante o velocità costante III
II Curva costante o velocità costante II
I Curva costante o velocità costante I
