Eesti (EE) Paigaldus- ja kasutusjuhend
Tõlge ingliskeelsest originaalist
SISUKORD
Lk
1. Selles dokumendis kasutatud sümbolid
2. Käsitlemine
Terve pumba tõstmiseks koos mootoriga järgi neid juhendeid:
• Pump mootorivõimsustega 0,37 - 5,5 kW:
Tõstke pumpa mootori äärikust rihmadega vms.
• Pump mootorivõimsustega 7,5 - 22 kW:
Tõstke pumpa mootori silmuspoltidest.
• Pump mootorivõimsustega 30-45 kW:
Tõstke pumpa mootori äärikul asuvatest tõstmiskronsteinidest.
• Pump mootorivõimsustega 55-75 kW:
Tõstke pumpa mootori poolel asuvatest silmuspoltidest.

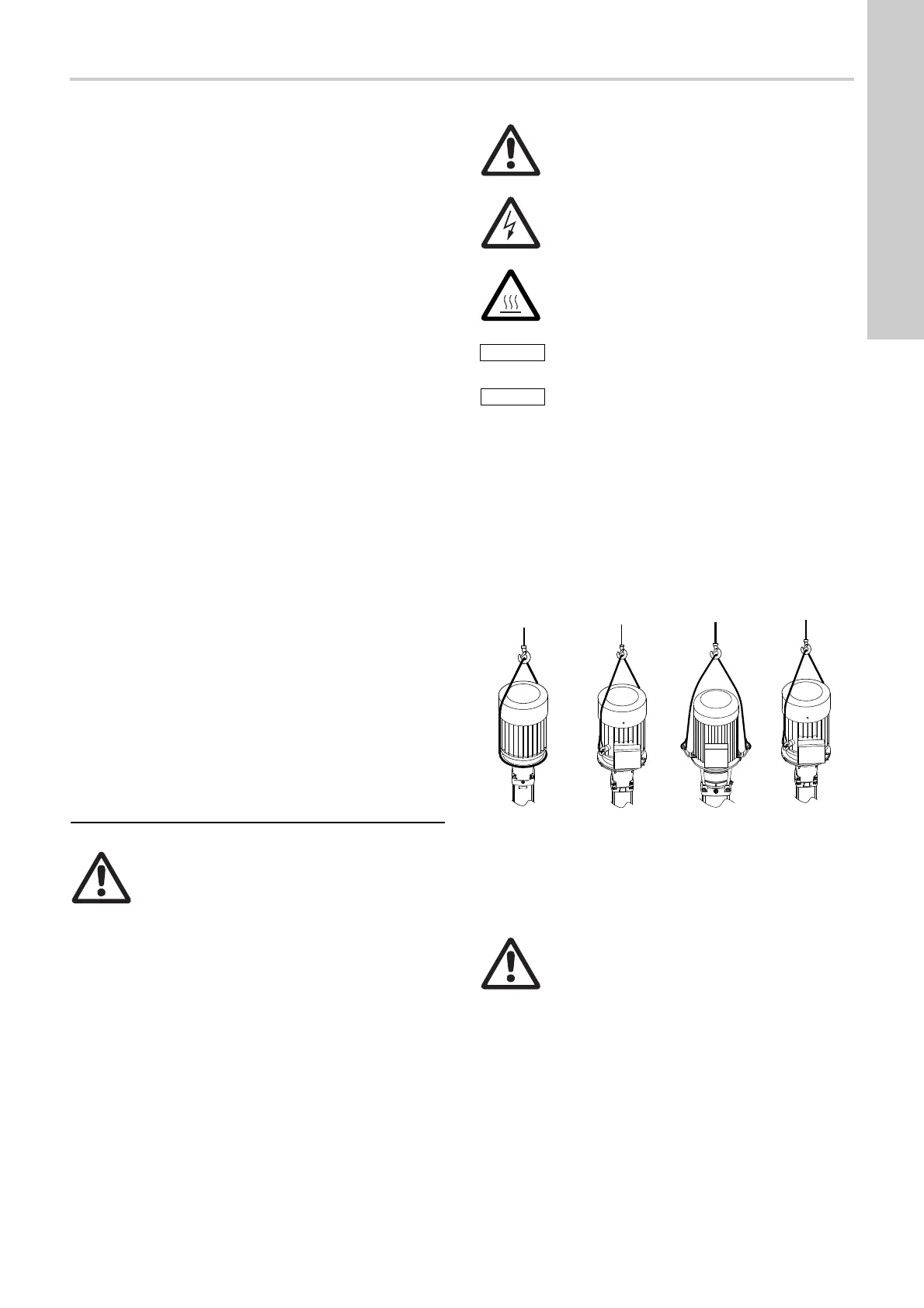

Joonis 1 CR pumba korrektne tõstmine
CR, CRI ja CRN pumpade puhul, millel ei ole MG või Siemens
mootor, soovitame me tõsta pumpa rihmadega mootori äärikust.
1. Selles dokumendis kasutatud sümbolid
65
2. Käsitlemine
65
3. Markeering
66
3.1 Tüübitähis CR, CRI, CRN 1s, 1, 3, 5, 10, 15 ja 20
66
3.2 Tüübitähis CR, CRN 32, 45, 64, 90, 120 ja 150
66
4. Kasutusvaldkonnad
66
5. Tehnilised andmed
66
5.1 Keskkonna temperatuur ja kõrgus
66
5.2 Vedeliku temperatuur
67
5.3 Võllitihendi maksimaalne lubatav töösurve ja vedeliku
temperatuur
67
5.4 Minimaalne sisendrõhk
67
5.5 Minimaalne sisendrõhk
67
5.6 Minimaalne vooluhulk
68
5.7 Elektrilised andmed
68
5.8 Käivituste ja peatamiste sagedus
68
5.9 Mõõtmed ja kaal
68
5.10 Helirõhu tase
68
6. Paigaldus
68
6.1 Vundament
69
6.2 Vibratsiooni summutamine
70
6.3 Välispaigaldus
70
6.4 Kuumad või külmad pinnad
70
6.5 Jõumomendid
70
6.6 Äärikutele mõjuvad jõud ja jõumomendid
71
7. Elektriühendus
72
7.1 Kaablisisend/kruviühendus
72
7.2 Kolmefaasilise ühendus
72
7.3 Ühefaasiline ühendus
73
7.4 Klemmkarbi asendid
73
7.5 Sagedusmuunduri käsitsemine
73
8. Kasutuselevõtmine
74
8.1 Võllitihendi sissetöötamine
74
9. Hooldus
74
10. Kaitse külmumise eest
75
11. Remont
75
11.1 Remondikomplektid ja juhendid
75
12. Rikkeotsing
76
13. Toote utiliseerimine
76
Hoiatus
Enne paigaldamist lugege käesolevat paigaldus- ja
kasutusjuhendit. Paigaldamine ja kasutamine
peavad vastama kohalikele eeskirjadele ja hea tava
nõuetele.
Hoiatus
Neist ohutuseeskirjadest mittekinnipidamine võib
põhjustada töötaja trauma.
Hoiatus
Selle juhise eiramine võib viia elektrilöögini koos
sellest tuleneva töötaja vigastuse või surma ohuga.
Hoiatus
Toote pind võib olla nii kuum, et võib põhjustada
põletusi või töötaja vigastuse.
Ettevaatust
Neist ohutuseeskirjadest mittekinnipidamine võib
põhjustada seadmete mittetöötamise.
Märkus
Märkused või juhendid, mis muudavad töö
lihtsamaks ja kindlustavad ohutu tegutsemise.
TM04 0339 0608 TM04 0341 0608 TM05 9564 4113 TM04 0341 0608
0,37 - 5,5 kW 7,5 - 22 kW 30-45 kW 55-75 kW
Hoiatus
Veenduge, et pump on lahtipakkimisel ja
paigaldamisel stabiilses positsioonis, kasutades
pumba tõstmiseks kasutatud rihmasid.
Pidage meeles, et tavaliselt on pumba raskuskese
mootori lähedal.

Grundfos CR 90 Specifications

General

Model	CR 90
Frequency	50/60 Hz
Type	Centrifugal Pump
Power	0.75 - 11 kW
Material	stainless steel
Liquid temperature	+120 °C
Power Consumption	0.75 - 11 kW
