Español (ES)
132
Incluso para atribuciones de entrada/salida de corriente que ya
están ponderadas en el segundo nivel de funciones (consulte
curva 3a), se pueden configurar ponderaciones posteriores o la
ponderación se puede cambiar aquí. El valor para el régimen de
flujo máximo Q
seleccionar mA máx.
a mA
máx.
se cambia (curva 3b).

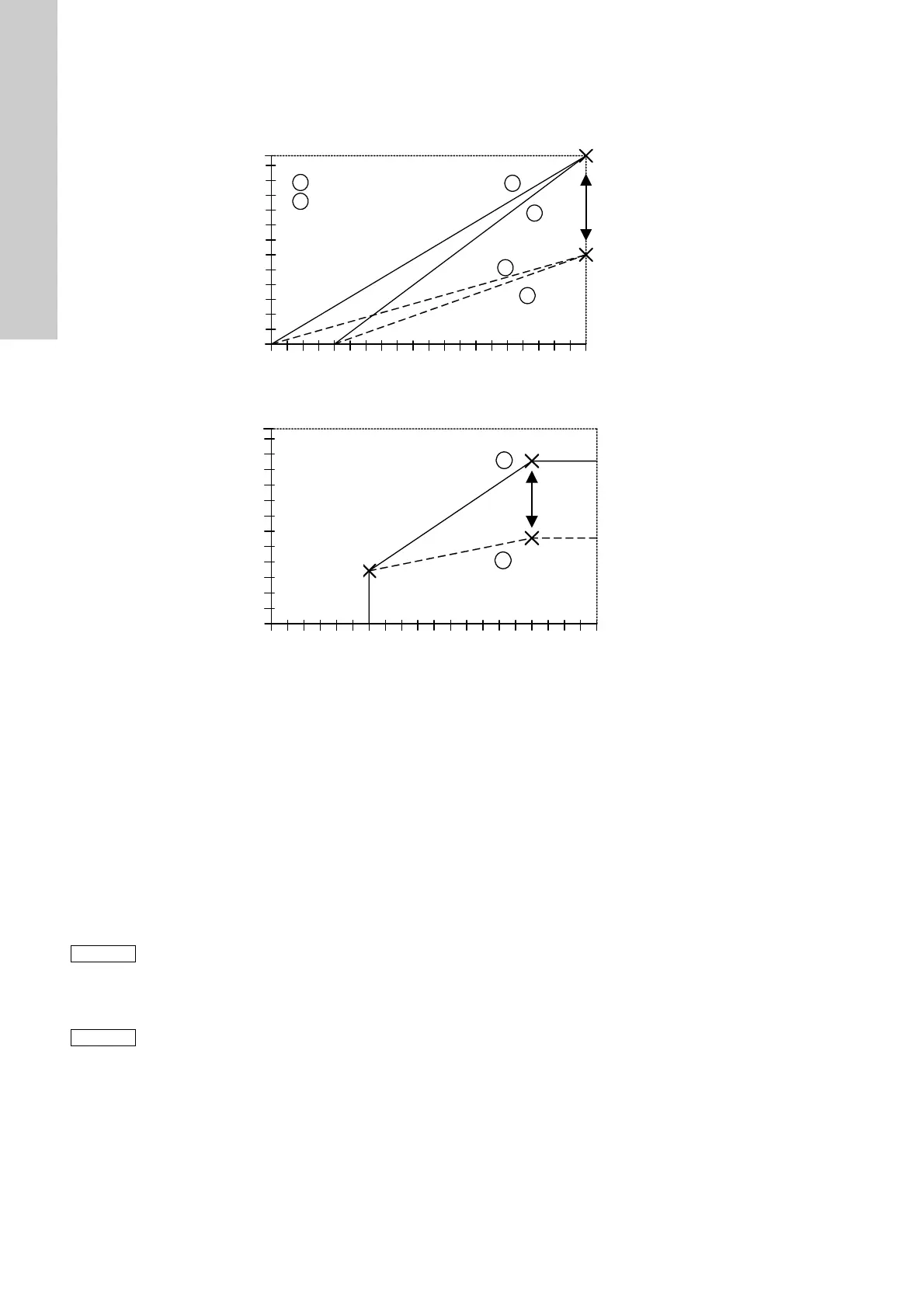

Fig. 37 Entrada y salida de corriente con ponderación directa
Fig. 38 Entrada y salida de corriente con ponderación posterior
9.9.2 Con bomba calibrada
Cuando calibre la bomba para su aplicación y utilice el control de
señal de corriente o salida de corriente, proceda de la siguiente
forma:
1. Calibre la bomba.
2. Determine el régimen de flujo máximo Q
cal
tomando lectura
de la bomba: Q
cal
es el régimen de flujo máximo ajustable
después de la calibración, en modo manual por ejemplo, o
el régimen de flujo visualizado en funcionamiento continuo
(pulse el botón "Start/Stop" y manténgalo presionado por
más de 1 segundo).
3. Para ajustar la ponderación de entrada/salida de corriente,
consulte la sección
9.9.3 Ajuste de la ponderación.
TM03 6676 4506
0 mA 4 mA 8 mA 12 mA 16 mA 20 mA
0
I
in
[mA]
Q [l/h]
I
in
/ I
out
0-20 mA
I
in
4-20 mA
I
out
4-20 mA, manual,
kontakt
1a
2a
1..
2..
Q
max
default (Q
kal
)
50 l/h
20 l/h
1b
2b
Q
select max.
40 l/h
10 l/h
30 l/h
mA
máx.
predeterminado (Q
cal
)
I
entrada
/ I
salida
0-20 mA
I
entrada
4-20 mA
I
salida
4-20 mA, manual,
contacto
Q
seleccionar máx.
I
entrada
[mA]
TM03 6677 4506
0 mA 4 mA 8 mA 12 mA 16 mA 20 mA
0
I
in
[mA]
3a
3b
Q
select mA max. b
/
mA
max.
Q
select mA max. a
/
mA
max.
Q
select mA min.
/
mA
min.
Q [l/h]
50 l/h
20 l/h
40 l/h
10 l/h
30 l/h
Q
seleccionar mA máx. b
/ mA
máx.
Q
seleccionar mA máx. a
/ mA
máx.
Q
selectionar mA mín.
/ mA
mín.
I
entrada
[mA]
Nota
Por atribución sin ponderar (curvas 1a y 2a, ver fig.
34) seleccionar los siguientes puntos de referencia:
L: mA
mín.
= 0 (4) mA / Q
seleccionar mA mín.
= 0 l/h
H: mA
máx.
= 20 mA / Q
seleccionar mA máx.
= Q
cal
.
Nota
Q
cal
no se actualiza automáticamente cuando
la bomba se vuelve a calibrar. Esto protege a
los pares de valores definidos por el usuario. Luego
de calibrar, puede que se requiera una nueva ponde-
ración.
