Español (ES)
133
9.9.3 Ajuste de la ponderación

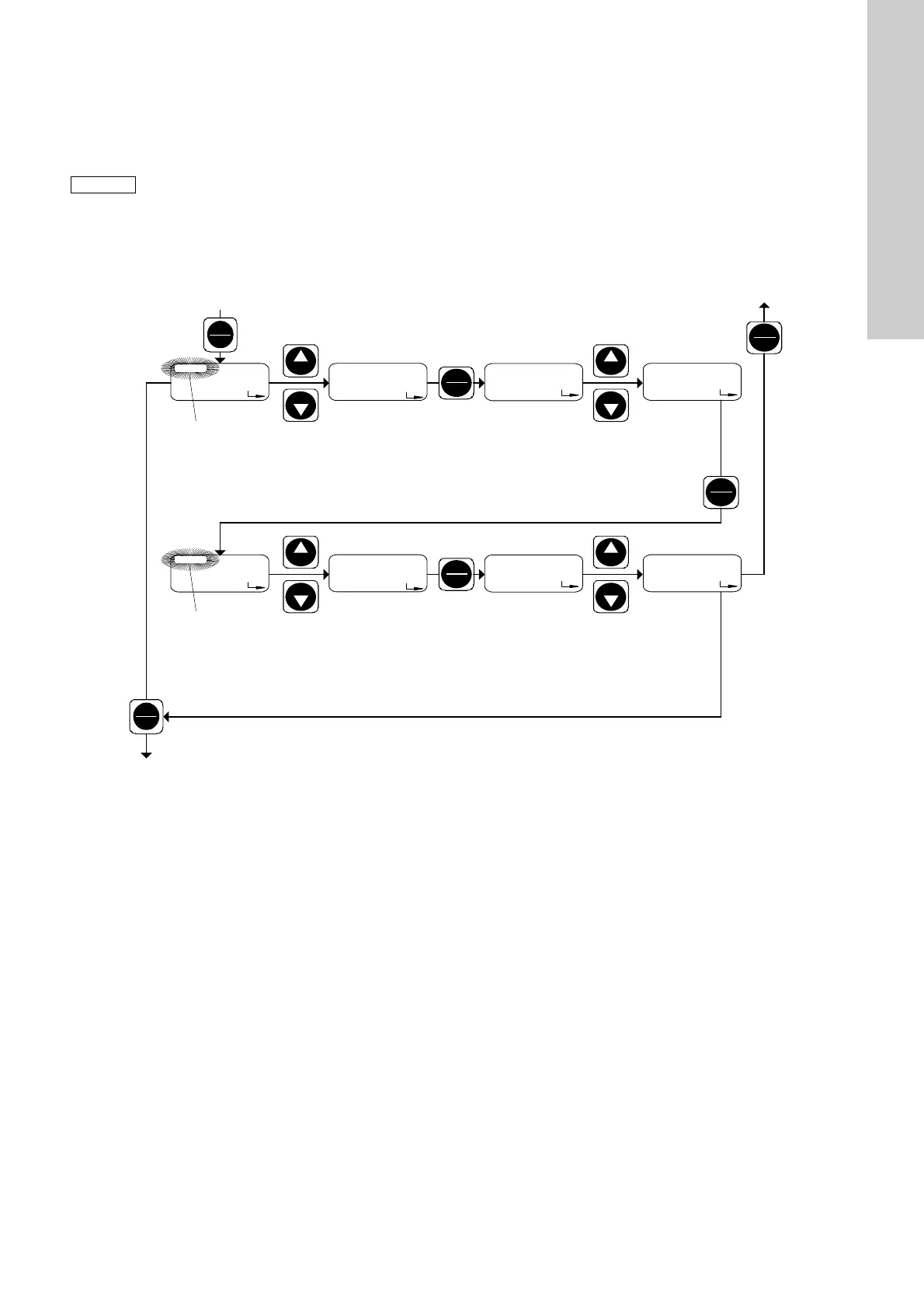

Fig. 39
Ajuste de la ponderación
En el segundo nivel de funciones, primero ingrese los valores
para el par de referencia L:
La pantalla muestra
• el valor de corriente para mA
mín.
El valor predeterminado es "L:0,0 mA" ("L:4,0 mA").
• "Analog"
• "0-20 mA" ("4-20 mA") (intermitente).
Proceder como se indica a continuación:
1. Utilice los botones "Up" y "Down" para introducir la entrada de
corriente mínima mA
mín.
entre 0 mA (4 mA) y 20 mA
(p.ej., mA
mín.
= 6 mA).
2. Pulse el botón "Start/Stop".
– El valor de corriente para el mA
mín.
régimen de flujo atri-
buído Q
mA mín.
aparece en la pantalla (el valor predetermi-
nado es 0,000).
3. Utilice los botones "Up" y "Down" para introducir el valor
deseado para el régimen de flujo Q
mA mín.
a mA
mín.
(por ejemplo Q
mA mín.
= 10 l/h).
Ahora introduzca los valores para el par de referencia H:
1. Pulse el botón "Start/Stop".
– El valor de corriente para mA
máx.
aparece en la pantalla
(el valor predeterminado es "H:20,0 mA").
2. Utilice los botones "Up" y "Down" para introducir la entrada
de corriente máxima mA
máx.
> mA
mín.
(por ejemplo mA
máx.
= 16 mA).
3. Pulse el botón "Start/Stop".
– El valor de corriente para el mA
máx.
régimen de flujo atri-
buido Q
mA máx.
aparece en la pantalla (el valor predetermi-
nado es Q
máx.
).
4. Utilice los botones "Up" y "Down" para introducir el valor
deseado para el régimen de flujo Q
mA máx.
a mA
máx.
(por ejemplo Q
mA máx.
= 40 l/h).
• Pulse el botón "Menu/Info" (confirme el ajuste y proceda con
el siguiente elemento del menú), o
• pulse el botón "Start/Stop" (confirme el ajuste y cierre
el segundo nivel de funciones).
Las opciones de ajuste para la ponderación depen-
den del control de señal de corriente seleccionado.
Los parámetros para 0-20 mA y para 4-20 mA son
independientes uno del otro. Los parámetros de pon-
deración se modifican y se guardan de acuerdo con
el modo de funcionamiento establecido.
Seleccione el modo de funcionamiento del control de
corriente utilizado posteriormente
(0-20 mA / 4-20 mA) en forma manual o por medio
de la señal de contacto antes de la ponderación. (La
ponderación de la salida de control para el modo de
control manual o el control de señal de contacto es la
misma que la ponderación de corriente 4-20 mA.)
TM03 6682 4506
Analog
L:0.0
mA
Down
Up
Stop
Start
Analog
6
mA
Analog
0.000
l / h
0-20 mA
Down
Up
Analog
10.00
l / h
0-20 mA
Stop
Start
0-20 mA
Menu
Info
Menu
Info
0-20 mA
Analog
H:20.0
mA
Down
Up
Stop
Start
Analog
16
mA
Analog
71.00
l / h
0-20 mA
Down
Up
Analog
40.00
l / h
0-20 mA0-20 mA
0-20 mA
Stop
Start
Intermitente
Intermitente
Selección de valor para
entrada de corriente
mA
mín.
0-20 mA
Selección de valor para
entrada de corriente
mA
máx.
> mA
mín.
Fije el régimen de flujo Q
mA mín.
0 - 0,999 l/h
1 - 9,9 l/h
10 - 99,9 l/h
100 - Q
máx.
[l/h]
Fije el régimen de flujo Q
mA máx.
0 - 0,999 l/h
1 - 9,9 l/h
10 - 99,9 l/h
100 - Q
máx.
[l/h]
