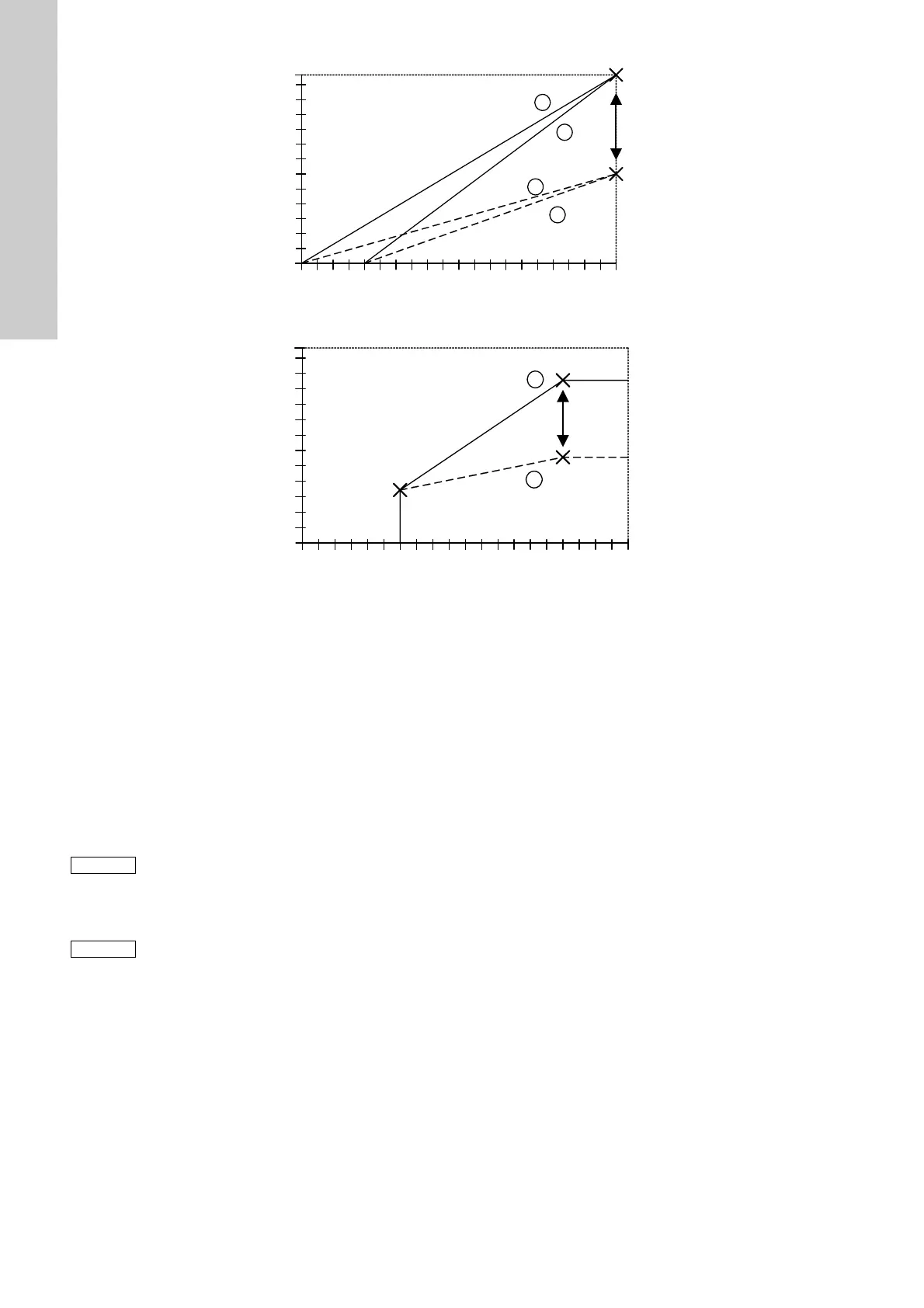

Fig. 37 Entrée courant et sortie courant avec pondération directe
Fig. 38 Entrée courant et sortie courant avec pondération consécutive
9.9.2 Avec pompe calibrée
Lors du calibrage de la pompe de l'application, et en utilisant la
commande de signal courant et/ou la sortie courant, procéder
comme suit :
1. Calibrer la pompe.
2. Déterminer le débit maximal Q
cal
avec une lecture sur la
pompe : Q
cal
est le débit maximal réglable après calibrage,
par ex. en mode manuel, ou le débit affiché en fonctionne-
ment continu (appuyer sur "Start/Stop" pendant plus d'une
seconde).
3. Pour fixer le calibrage entrée/sortie courant, voir paragr.
9.9.3 Réglage de la pondération.
TM03 6676 4506
0 mA 4 mA 8 mA 12 mA 16 mA 20 mA
0
I
in
[mA]
Q [l/h]
I
in
/ I
out
0-20 mA
I
in
4-20 mA
I
out
4-20 mA, manual,
kontakt
1a
2a
1..
2..
Q
max
default (Q
kal
)
50 l/h
20 l/h
1b
2b
Q
select max.
40 l/h
10 l/h
30 l/h
Q
max.
par défaut (Q
cal
)
I
in
/ I
out
0-20 mA
I
in
4-20 mA
I
out
4-20 mA, manuel,
contact
Q
select max.
I
in
[mA]
TM03 6677 4506
0 mA 4 mA 8 mA 12 mA 16 mA 20 mA
0
I
in
[mA]
3a
3b
Q
select mA max. b
/
mA
max.
Q
select mA max. a
/
mA
max.
Q
select mA min.
/
mA
min.
Q [l/h]
50 l/h
20 l/h
40 l/h
10 l/h
30 l/h
Q
select mA max. a
/ mA
max.
Q
select mA min.
/ mA
min.
I
in
[mA]
Q
select mA max. b
/ mA
max.
Nota
Pour une assignation non calibrée (courbes 1a et 2a,
voir fig. 34), sélectionner les points de référence sui-
vants :
L : mA
min.
= 0 (4) mA / Q
select mA min.
= 0 l/h
H : mA
max.
= 20 mA / Q
select mA max.
= Q
cal
.
Nota
Q
cal
n'est pas mis à jour automatiquement lors de
recalibrage de la pompe. Ceci protège les paires de
valeurs définies par l'utilisateur. Après calibrage, une
nouvelle pondération est nécessaire.
