9.9.3 Réglage de la pondération

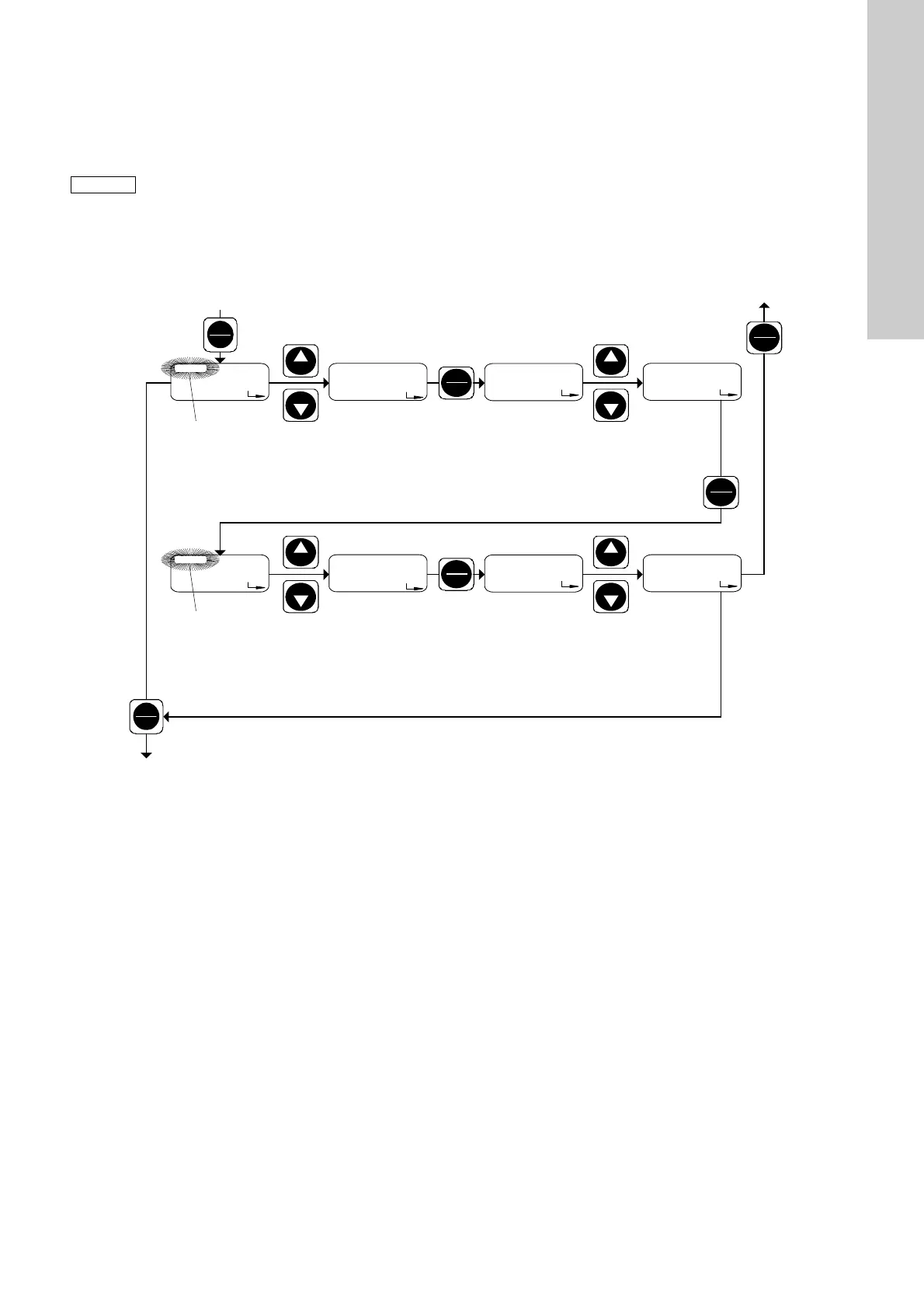

Fig. 39
Réglage de la pondération
Dans le second niveau de fonction, entrer tout d'abord les valeurs
pour la paire de référence L :
Affichage
• Valeur courant pour mA
min.
La valeur par défaut est "L:0.0 mA" ("L:4.0 mA").
• "Analog"
• "0-20 mA" ("4-20 mA") (clignote).
Procédure :
1. Utiliser "Up" et "Down" pour saisir l'entrée minimale de cou-
rant mA
min.
entre 0 mA (4 mA) et 20 mA
(par ex. mA
min.
= 6 mA).
2. Appuyer sur "Start/Stop".
– La valeur actuelle du débit assigné mA
min.
Q
mA min.
.,
s'affiche à l'écran (valeur par défaut 0,000).
3. Utiliser "Up" et "Down" pour entrer la valeur souhaitée du
débit Q
mA min.
à mA
min.
(par ex. Q
mA min.
= 10 l/h).
Saisir alors la valeurs de la paire de référence H :
1. Appuyer sur "Start/Stop".
– La valeur actuelle pour mA
max.
s'affiche à l'écran (la valeur
par défaut est "H:20.0 mA").
2. Utiliser "Up" et "Down" pour saisir l'entrée maximale de cou-
rant mA
max.
> mA
min.
(par ex. mA
max.
= 16 mA).
3. Appuyer sur "Start/Stop".
– La valeur actuelle du débit assigné mA
max.
Q
mA max.
,
s'affiche à l'écran (valeur par défaut Q
max.
).
4. Utiliser "Up" et "Down" pour saisir la valeur souhaitée du débit
Q
mA max.
à mA
max.
(par ex. Q
mA max.
= 40 l/h).
• Appuyer sur "Menu/Info" (confirmer le réglage et passer à
la rubrique suivante du menu), ou
• appuyer sur "Start/Stop" (confirmer le réglage et fermer
le second niveau de fonction).
Les options de réglage de pondération dépendent de
la commande signal de courant sélectionnée. Les
paramètres pour 0-20 mA et
4-20 mA sont indépendants. Les paramètres de pon-
dération sont modifiés et sauvegardés selon le mode
de fonctionnement activé.
Sélectionner le mode de fonctionnement de com-
mande de courant utilisé plus tard (0-20 mA /
4-20 mA), manuellement ou par signal contact avant
la pondération. (La pondération de sortie commande
du mode commande manuel ou la commande de
signal contact est la même que la pondération en
cours, 4-20 mA.)
