4.3 Ogólny opis
Pompa DDI 222 jest pompą dozującą z silnikiem EC
(bezszczotkowy silnik DC) jako napędem i elektronicznym
układem regulacji mocy. Pompa jest obsługiwana za
pośrednictwem wyświetlacza (ekranu) ustawionego ukośnie
z wykorzystaniem menu o przejrzystej strukturze.
Pompa zawiera nadciśnieniowe urządzenie zabezpieczające.
Gdy zostanie przekroczone nastawialne ciśnienie wyłączające,
pompa może zostać automatycznie wyłączona.
Pompa DDI 222 jest dostępna w różnych wersjach. Patrz również
rozdział
1. Informacje ogólne.
Opcja:
Pompa może być również wyposażona w:
• czujnik przecieków membrany (MBS)
• interfejs sieci PROFIBUS.
Opisy poszczególnych funkcji odnoszą się do odpowiednich
wersji pompy.

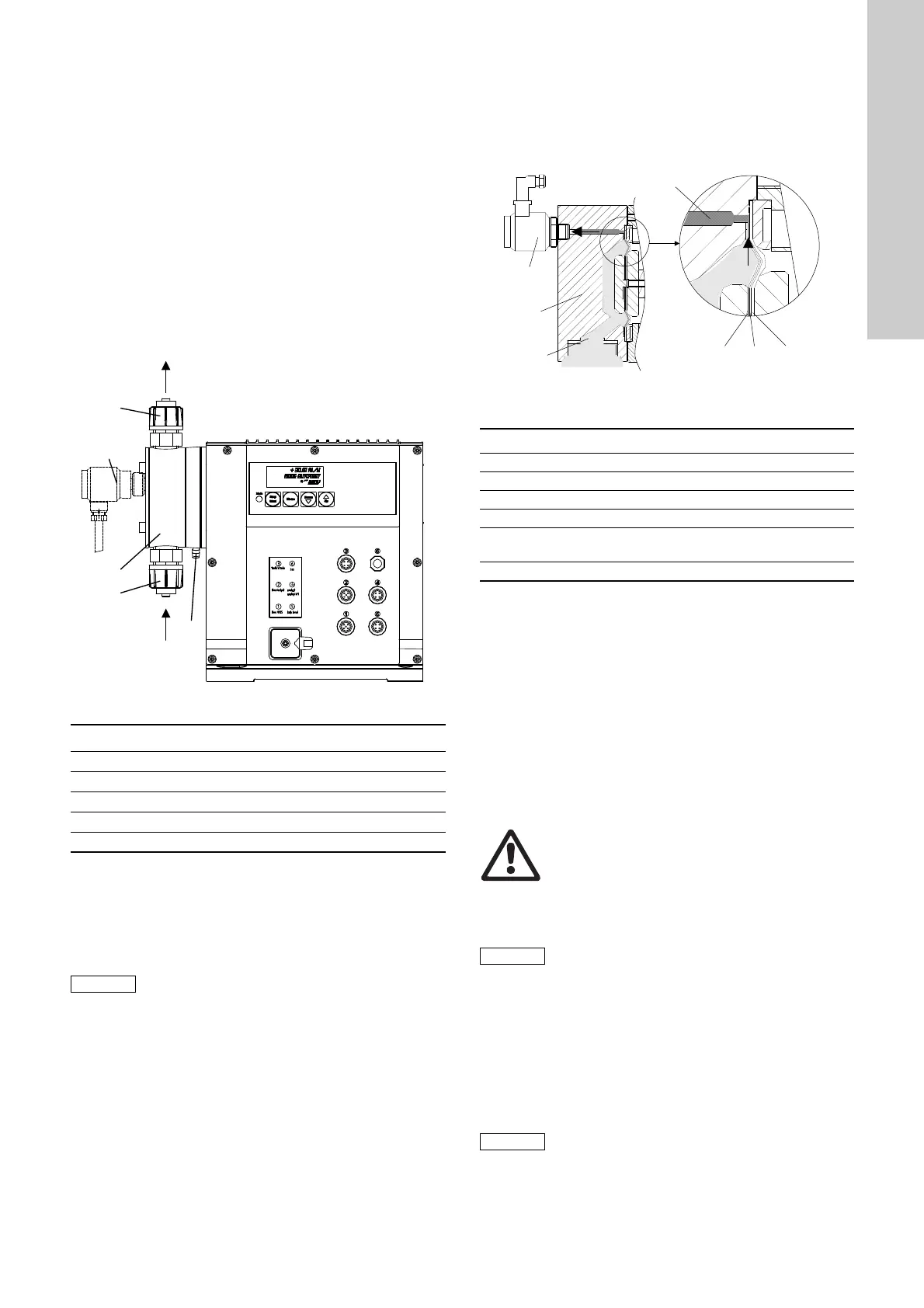

Rys. 2 DDI 222
4.3.1 Wariant HV dla cieczy bardziej lepkich niż woda
Wszystkie pompy wariantu HV wyposażone są w zawory
sprężynowe DN 20 o ciśnieniu otwarcia 0,1 bar (lub 0,8 bar dla
strony ciśnieniowej) i przyłącze dla przewodu elastycznego
PVC 19 x 27. Pompa DDI 60-10 ma specjalną głowicę dozującą.
4.4 Zabezpieczenia
4.4.1 Wykrywanie przecieków membrany (opcja)
Pompy z sygnałem przecieków membrany mają specjalną
głowicę dozującą z zespołem membran i łącznikiem
ciśnieniowym. Łącznik ciśnieniowy (gniazdo 1) jest montowany
ipodłączany do pompy przed dostawą.
Rys. 3 Głowica dozująca z zespołem membran i łącznikiem
ciśnieniowym do wykrywania przecieku membrany
W przypadku wystąpienia przecieku membrany:
• Dozowane medium wchodzi pomiędzy membranę roboczą
a membranę osłaniającą i jest przenoszone do łącznika
ciśnieniowego poprzez membranę sygnalizacyjną.
• Podczas kolejnego skoku ciśnienie wywiera nacisk na łącznik
ciśnieniowy, który zostaje uaktywniony. Pompa sygnalizuje
błąd, ale kontynuuje pracę.
•Układ elektroniczny steruje dwoma zestykami (parami
styków), które mogą być wykorzystane, na przykład, do
wywołania sygnału alarmowego albo do wyłączenia pompy.
• W stanie zagrożenia pompa może kontynuować pracę przez
krótki czas.
4.4.2 Kontrola ciśnienia
Pompa DDI 222 dysponuje funkcją kontroli ciśnienia.
Ciśnienie jest obliczane na podstawie poboru prądu przez silnik
lub mierzone jest bezpośrednio w głowicy dozującej, jeśli
wbudowany jest czujnik ciśnienia (opcja pompy z monitorem
przepływu). Pompa jest wyłączana automatycznie przy ciśnieniu
określonym przez użytkownika.
Opisywana tutaj funkcja chroni pozmpę, ale nie system.
Zaleca się, aby system był chroniony przez zawór przelewowy.
Funkcja ta może być uaktywniana i blokowana na drugim
poziomie funkcji układu elektronicznego.
TM03 6661 4506
Poz. Części składowe
3a Zawór ssawny
3b Zawór tłoczny
2Głowica dozująca
D Łącznik ciśnieniowy MBS (opcjonalnie)
H Otwór przeciekowy
Prosimy zauważyć, że pompa w wariancie HV ma
wymiary inne niż pompy standardowe, i dlatego
mogą być wymagane inne wymiary przewodów
przyłączeniowych!
TM03 6611 4506
Poz. Części składowe
2Głowica dozująca
D Łącznik ciśnieniowy
L Dozowane medium
Q1 Membrana robocza
Q2
Membrana sygnalizacyjna
(środkowa warstwa wykonana z tkaniny)
Q3 Membrana osłaniająca
Ostrzeżenie
Przedostanie się dozowanej cieczy do korpusu
pompy stwarza niebezpieczeństwo wybuchu!
Jeśli istnieje prawdopodobieństwo, że membrana
jest uszkodzona, nie podłączać pompy do źródła
zasilania! Postępować zgodnie z opisem w rozdziale
10.5 Uszkodzenie membrany!
Po wykryciu przecieku membrany należy sprawdzić
łącznik ciśnieniowy. W przypadku, gdy membrana
łącznika ciśnieniowego jest pęknięta lub zniszczona
przez dozowaną ciecz, trzeba go wymienić.
Aby zabezpieczyć pompę przed nadmiernym
wzrostem ciśnienia, należy zainstalować zawór
przelewowy na przewodzie tłocznym.
