Polski (PL)
300
4.4.3 Kontrola dozowania (Monitor Przepływu)
Czujnik ciśnienia (opcja pompy z monitorem przepływu) jest
wykorzystywany jako kontroler dozowania i do monitorowania
ciśnienia dla pełnych zakresów mocy.
Do kontroli dozowania monitor przepływu wykorzystuje czujnik
ciśnienia wbudowany w głowicę dozującą.
Czujnik ciśnienia jest dostępny w opcji pompy z monitorem
przepływu. Czujnik ciśnienia jest dostosowany do dostarczanej
pompy. Późniejsza wymiana na nowszą wersję nie jest możliwa.
4.4.4 Kompensacja przepływu
Kompensacja przepływu to funkcja utrzymująca stałe natężenie
dozowania przy zmieniającym się ciśnieniu w systemie.
Odpowiednio do zmian ciśnienia wykrywanych przez czujnik
ciśnienia regulowana jest prędkość obrotowa silnika.
Aby wykorzystywać tą funkcję, trzeba w układzie elektronicznym
uaktywnić kontrolę ciśnienia lub dozowania (Monitor przepływu).

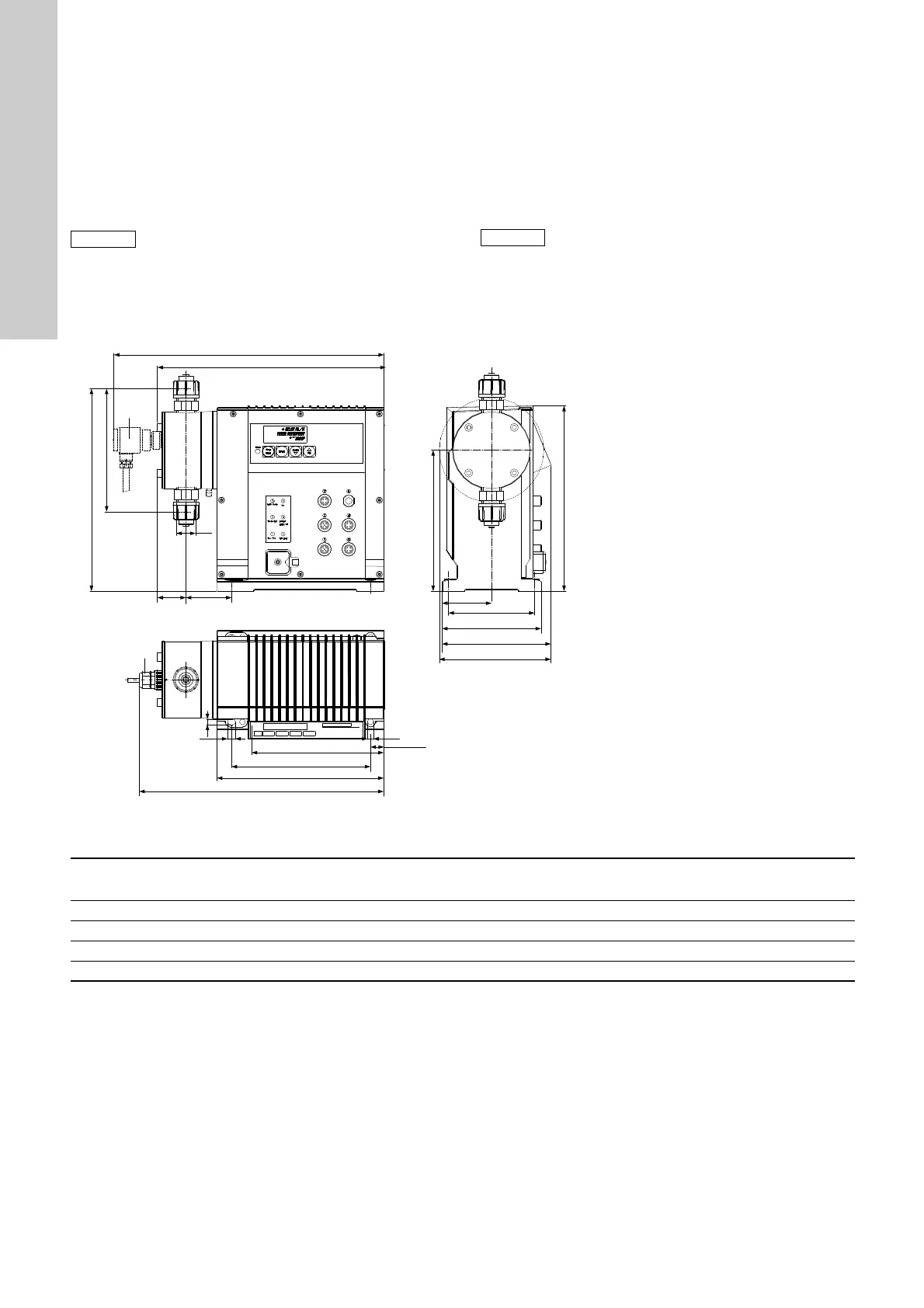

4.5 Rysunki wymiarowe
Rys. 4 DDI 222
Wymiary pomp DDI 222:
RADA
Funkcja kontroli ciśnienia wykorzystywana jest
głównie do ochrony pompy. Funkcja ta nie zastępuje
zaworu przelewowego.
RADA
W przypadku dozowania mediów o lepkości zbliżonej
do lepkości wody pompy nie trzeba kalibrować,
ponieważ reaguje ona odpowiednio na możliwe
zmiany ciśnienia w systemie.
W przypadku dozowania mediów o lepkości innej niż
lepkość wody, lub po aktualizacji oprogramowania,
pompę trzeba wykalibrować.
TM03 6663 4506
A4
A3
H2
D1
C4
C1
207
172.5
16.5
Ø7
10
7
61.5
105
123
B3
B4
230
175
(159)
A5
H3
MLS
DS
MBS: Czujnik przecieków membrany (opcja)
DS: Czujnik ciśnienia (opcja pompy z monitorem przepływu)
A3
[mm]
A4
[mm]
A5
[mm]
B3
[mm]
B4
[mm]
C1
[mm]
C4
[mm]
D1 H2
[mm]
H3
[mm]
DDI 60-10 283 338 306 137 - 58 37 R 5/8 252 153
DDI 150-4 315 372 350 137 139 90 39 R 1 1/4 265 179
DDI 60-10 / HV 295 350 328 137 - 68 38 R 1 1/4 246 143
DDI 150-4 / HV 315 372 350 137 139 90 39 R 1 1/4 265 179
