Polski (PL)
304
•Instalując przewód ssawny należy przestrzegać
następujących zaleceń:
– Przewód ssawny powinien być możliwie najkrótszy.
Nie dopuszczać do plątania się przewodów.
– W razie konieczności zmiany kierunku, używać łuków a nie
kolanek.
– Przewód ssawny prowadzić zawsze tak, aby dochodził do
zaworu ssawnego od dołu.
– Unikać pętli, ponieważ mogą powodować powstawanie
pęcherzyków.

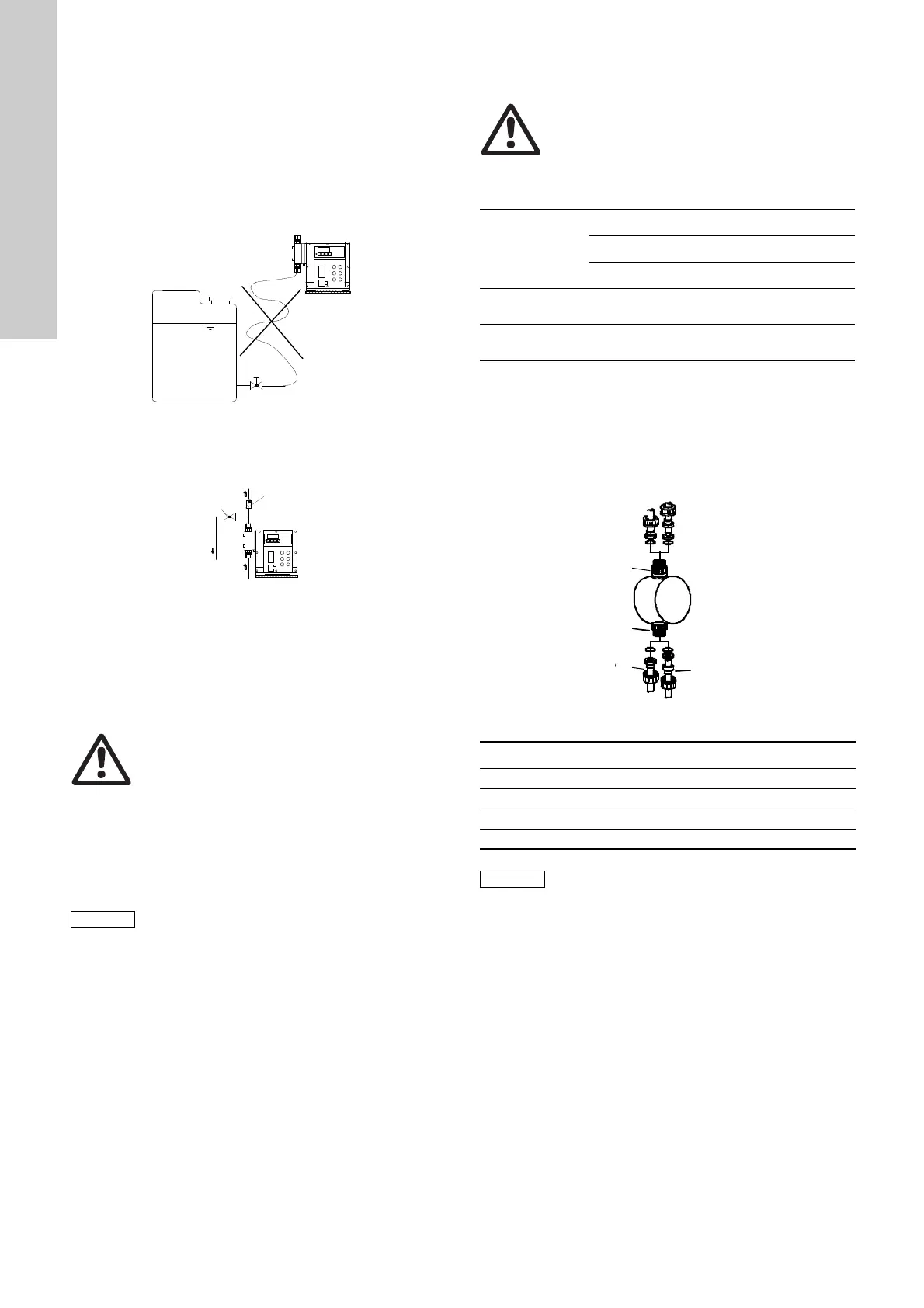

Rys. 13 Instalacja przewodu ssawnego
W przypadku długich przewodów tłocznych należy instalować
na nich zawór zwrotny (12i).
Rys. 14 Instalacja z zaworem zwrotnym
5.5 Przewody elastyczne / rurowe
5.5.1 Uwagi ogólne
Maksymalna długość linii ssania
5 m dla pomp standardowych podczas dozowania mediów
o lepkości zbliżonej do lepkości wody i użyciu tłumika pulsacji.
1,2 m przy dozowaniu mediów o lepkości wyższej niż lepkość
wody.
1,2 m dla pomp z monitorem przepływu (2 m dla standardowej
pompy DDI 60-10) podczas dozowania mediów o lepkości
zbliżonej do lepkości wody bez użycia tłumika pulsacji.
5.5.2 Dobór przewodów / rurek
Minimalna średnica wewnętrzna
5.5.3 Podłączanie przewodu ssawnego i tłocznego
•Przyłącz przewód ssawny do zaworu ssawnego (3a).
– Przewód ssawny w zbiorniku zainstaluj tak, aby zawór
stopowy znalazł się około 5 do 10 mm ponad dnem
zbiornika lub możliwym poziomem osadów
sedymentacyjnych.
•Przyłącz przewód tłoczny do zaworu tłocznego (3b).
Rys. 15 Podłączanie przewodu ssawnego i tłocznego
TM03 6672 4506TM03 6673 4506
Ostrzeżenie
Aby zabezpieczyć pompę dozującą przed
nadmiernym wzrostem ciśnienia, w linii tłoczenia
należy zainstalować zawór nadmiarowy.
Wszystkie przewody muszą być wolne od naprężeń!
Unikać pętli i zagięć na przewodach elastycznych!
Przewód ssawny powinien być możliwie najkrótszy!
Przepływ musi odbywać się w kierunku przeciwnym
do siły ciężkości!
Podczas pracy z chemikaliami należy przestrzegać
przepisów bezpieczeństwa ich producenta!
UWAGA
Odporność części, które wchodzą w kontakt
z mediami zależy od rodzaju tych mediów, ich
temperatury i ciśnienia roboczego. Upewnić się, że
części, które stykają się z mediami są chemoodporne
w stosunku do medium dozowanego w danych
warunkach pracy!
Używać tylko podanych typów przewodów!
12i
11i
Ostrzeżenie
Zwracać uwagę na poziom dopuszczalnego ciśnienia
dla używanych przewodów. Maksymalne
dopuszczalne ciśnienie wlotowe i poziom ciśnienia
dla przewodów tłocznych nie mogą być
przekraczane!
Typ pompy
Wersja pompy
Standardowa Wariant HV
[mm] [mm]
DDI 60-10
Strona ssawna: 9
Strona tłoczna: 6
Strona ssawna: 19
Strona tłoczna: 13
DDI 150-4 13
Strona ssawna: 19
Strona tłoczna: 13
TM03 6235 4506
Poz. Części składowe
3a Zawór ssawny
3b Zawór tłoczny
CPrzyłącza rurowe
DPrzyłącze przewodu (elastycznego)
UWAGA
Należy zwrócić uwagę na ograniczenia ciśnienia
określone w rozdziale
1. Informacje ogólne!
A
B
C
D
3b
D
C
3a
